igbt场效应管等效电路

发布时间:2025-05-09编辑:国产MOS管厂家浏览:0

电力电子转换领域。它通过栅极电压控制集电极和发射极之间的电流,实现高效的能量转换与管理。IGBT的核心价值在于其能够在高电压、大电流环境下稳定工作,同时保持较低的开关损耗,这得益于其独特的内部结构设计。

二、IGBT内部架构:PNPN四层半导体的艺术

IGBT的内部结构可以视为PNP和NPN双极晶体管的巧妙组合,形成了一个四层三端的器件,即集电极(C)、发射极(E)和栅极(G)。其中,栅极端子覆盖有二氧化硅层,实现了输入端的电隔离,确保了高输入阻抗特性。这种结构使得IGBT在导通时,能够利用双极晶体管的电导调制效应,降低导通电阻,提高电流承载能力。

三、等效电路揭秘:简化复杂,洞察本质

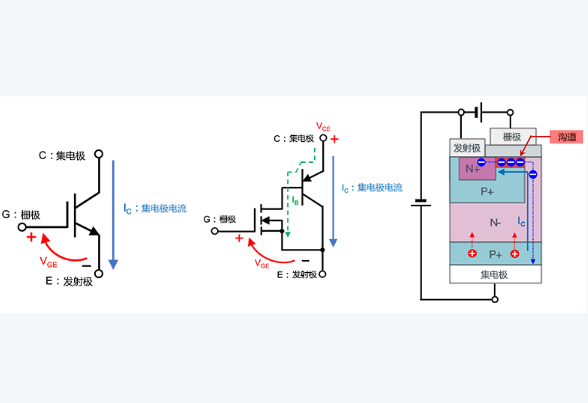

为了更直观地理解IGBT的工作机理,我们引入等效电路模型。IGBT的等效电路可视为由一个mosfet驱动一个PNP晶体管构成。当栅极施加正向电压时,mosFET部分首先导通,进而控制PNP晶体管的基极,促使整个器件进入导通状态。这种模型帮助我们理解,为何IGBT能够实现低驱动功率下的快速开关操作。

四、宽基区电导调制效应:提升性能的秘密武器

IGBT的一个显著特点是其宽基区设计,这使得在导通状态下,通过电导调制效应,能有效降低集电极区域的电阻,从而提高电流传输效率。这一过程可以通过压控电阻(VCR)模型进行模拟,该模型精确反映了IGBT内部载流子的动态行为,为优化设计和性能评估提供了有力工具。

igbt场效应管等效电路

五、V-I特性与等效电阻模型:精准描述电气行为

IGBT的V-I特性曲线是其电气性能的直观体现。通过对该曲线的分段线性化处理,并构建符合欧姆定律的等效电阻模型,可以更准确地预测和分析IGBT在不同工作条件下的表现。这种方法有助于工程师在设计电路时,更好地匹配IGBT与其他组件,确保系统的稳定性和效率。

六、应用场景:电力电子领域的多面手

IGBT因其卓越的性能,在多种电子设备中发挥着关键作用,尤其是在需要高效快速开关的场合,如变频器、逆变器、电动汽车充电系统等。在这些应用中,IGBT通过脉冲宽度调制(PWM)技术,精确控制电能的转换与分配,实现了能源的高效利用和系统的智能化管理。

IGBT场效应管的等效电路不仅是对其工作原理的简化表达,更是深入理解其高性能表现的关键。通过探索IGBT的内部结构、等效模型以及电气特性,我们得以把握这一电力电子领域核心器件的设计精髓与应用潜力,为推动相关技术的发展与创新奠定坚实基础。
