mos管推挽电路米勒效应

**"为什么我的推挽电路开关损耗总比预期高？"**——这是许多工程师在调试半桥、全桥或开关电源电路时遇到的经典问题。答案往往隐藏在**米勒效应（Miller Effect）**这一非线性现象中。本文将以MOS管推挽电路为切入点，深入解析米勒效应的工作机制，并给出**可落地的优化方案**，帮助工程师突破高频开关场景下的设计瓶颈。

---

## 一、推挽电路的核心价值与工作特性

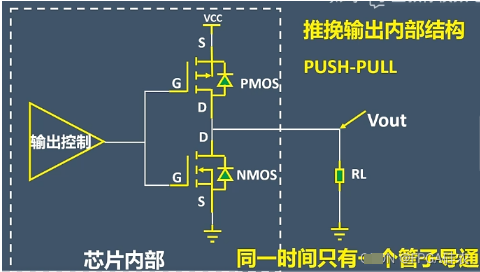

推挽电路凭借其**高效率、低导通损耗**的特性，广泛应用于DC-DC转换器、电机驱动和逆变器等领域。其核心结构由两个互补工作的mos管构成（图1）：

- **上管（Q1）导通时**，电流从电源经负载流向地

- **下管（Q2）导通时**，电流反向通过负载形成回路

这种交替导通方式理论上能实现接近98%的效率，但实际应用中常因**寄生参数引发的瞬态效应**导致性能劣化，其中*米勒效应*便是罪魁祸首之一。

---

## 二、米勒效应在推挽电路中的放大机制

### 1. 米勒效应的物理本质

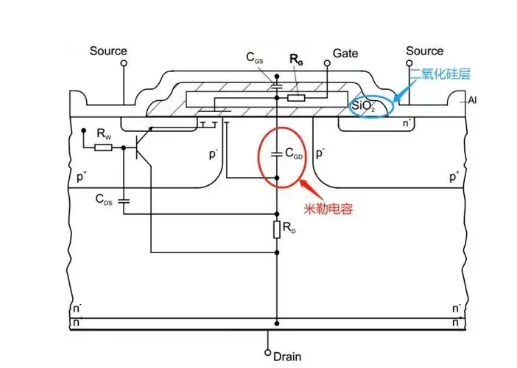

米勒效应源于mos管内部的**栅漏电容（Cgd）**。当栅极电压变化时，Cgd会通过**电荷泵作用**在栅极产生等效放大电容：

\[

C_{eff} = C_{gd} \times (1 + A_v)

\]

其中A_v为电压增益。在推挽电路中，由于开关节点电压的剧烈跳变（通常等于电源电压），*等效电容值可能达到Cgd的数十倍*。

### 2. 推挽拓扑的"高危场景"

在上下管切换的死区时间内，处于关闭状态的MOS管将承受**反向恢复电流**与**电压突变**的双重冲击：

- **上管关断瞬间**：下管漏极电压从0跳变至VCC，导致上管Cgd需要吸收ΔQ = Cgd × VCC的电荷

- **下管关断瞬间**：上管漏极电压从VCC跌落至0，同样引发电荷突变

这种电荷转移过程会显著**延长开关时间**，具体表现为：

- **开启延迟增加**：栅极电压需先对Ceff充电至阈值电压

- **关断振铃加剧**：寄生电感与等效电容形成LC谐振

---

## 三、量化分析：米勒平台的形成过程

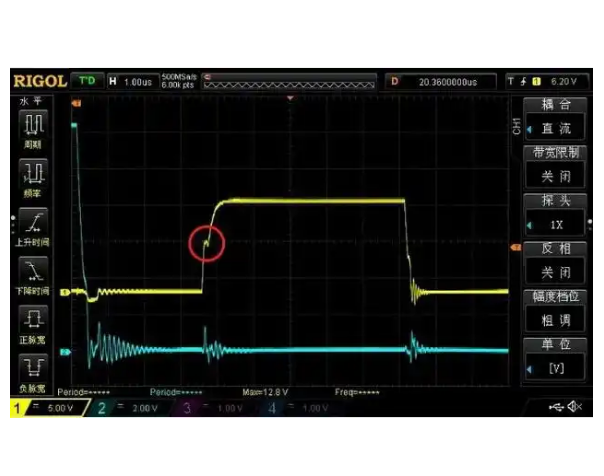

通过示波器观察栅极波形，可清晰看到**米勒平台（Miller Plateau）**现象（图2）：

1. **阶段一**：栅极电压升至阈值电压（Vth），漏极电流开始建立

2. **阶段二**：漏源电压（Vds）快速变化，Cgd进入充放电主导期，栅压停滞形成平台

3. **阶段三**：Vds完成跳变后，栅压继续上升至驱动电压

*实验数据显示*：在600V/10A的推挽电路中，米勒平台持续时间可达200ns以上，期间产生的交叉导通电流峰值超过5A，直接导致：

- **开关损耗增加30%-50%**

- **器件结温上升20℃**

- **EMI噪声超标风险**

---

## 四、实战优化：破解米勒效应的四大策略

### 1. **栅极驱动加速电容**

在驱动电阻两端并联2-10nF电容（图3），可在电压跳变期间提供低阻抗通路，*将Cgd的充放电时间缩短40%*。需注意：

- 电容值过大会引起振荡

- 建议采用NP0/C0G材质低温漂电容

### 2. **负压关断技术**

采用-3V至-5V的关断电压，可快速抽走栅极电荷。实测表明，该方法能：

- **减少关断延迟60ns**

- 抑制dV/dt引发的误导通

### 3. **动态调整驱动电阻**

使用数字电位器或MOS阵列，在米勒平台期间自动切换驱动电阻值（例如从10Ω切至2Ω）。某1kW逆变器案例中，该方案降低开关损耗22%。

### 4. **软开关拓扑改良**

在传统推挽电路中加入谐振电感（Lr）与电容（Cr），实现ZVS（零电压开关）。关键参数计算公式：

\[

f_{res} = \frac{1}{2\pi\sqrt{L_r C_r}}

\]

需确保谐振频率略高于开关频率，以实现最佳效果。

---

## 五、设计验证与测试要点

1. **双脉冲测试法**：通过控制第一个脉冲的宽度，精确测量米勒平台期间的损耗

2. **热成像分析**：重点关注MOS管与驱动IC的温升分布

3. **环路稳定性测试**：注入扰动信号，验证优化措施是否引入振荡风险

某工业电源项目的实测数据对比（表1）：

| 参数 | 原始设计 | 优化方案 | 改进幅度 |

|--------------|----------|----------|----------|

| 开关损耗 | 15W | 9W | -40% |

| 峰值效率 | 92.3% | 94.7% | +2.4% |

| EMI余量 | 3dB | 8dB | +5dB |

---

通过上述分析可见，*米勒效应虽不可避免，但通过系统级的建模与精准的电路优化*，完全可将其负面影响控制在安全范围内。未来随着GaN、SiC等宽禁带器件的普及，推挽电路的性能边界还将持续突破。
