4个mos管驱动电机

一、核心架构与原理剖析

4个MOS管构成的H桥驱动电路是电机控制的核心。其本质是通过两组“开关组合”交替导通，改变电机两端的电压方向，从而实现正转、反转和制动功能。

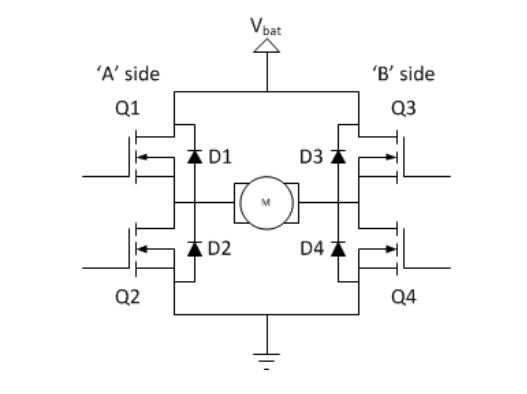

• H桥结构：4个mos管（2个N沟道+2个P沟道）组成桥式电路，类似“电子十字路口”。

• 工作原理：假设左侧N沟mos管和右侧P沟MOS管同时导通，电流从左向右流过电机；反之，右侧N沟MOS管和左侧P沟MOS管导通时，电流方向反转，电机转向随之改变。

场景化比喻：这如同控制水管的阀门组合——开左上和右下阀门，水流向左；开右上和左下阀门，水流向右，电机转动方向同理。

二、驱动芯片选型的关键要素

MOS管需搭配驱动芯片才能高效工作，选型需综合以下维度：

1. 电流与电压匹配：

• MOS管的额定电流需覆盖电机峰值电流，例如10A电机应选择ID(max)≥15A的型号，预留50%余量避免过载。

• 电压等级需高于电机工作电压，如24V电机选用VDS(max)≥40V的MOS管，防止电压波动击穿。

1. 开关速度与效率：

• 驱动芯片的开关频率需匹配电机控制需求，例如无人机电机要求高频率切换，而工业风扇可适当降低频率。

1. 保护功能：

• 优先选择集成过流、过热、欠压保护的驱动芯片，如HIP4082全桥芯片可自动关断异常电流，避免MOS管烧毁。

数据对比：半桥芯片IR2104适用于小功率场景，而全桥芯片HIP4082可驱动更大功率电机，后者成本高但可靠性更强。

三、驱动电路设计秘籍

1. 电阻驱动 vs. 电荷泵驱动：

• 电阻驱动简单廉价，适合低频率场景，但功耗大；

• 电荷泵驱动通过电容储能提供动态电压，效率高，适合高频PWM调速。

1. PCB布局优化：

• MOS管与驱动芯片需靠近布局，减少寄生电感；

• 地线分层设计，避免高频开关噪声干扰信号。

案例参考：某无人机H桥电路采用6层PCB板，电源层与地层隔离，确保信号稳定。

四、实际应用中的典型问题

1. 发热与散热：

• MOS管开关时产生损耗，需配置散热片。例如持续工作的50A电机，需选用带散热底座的封装型号。

1. 电磁干扰（EMI）：

• H桥高速切换会产生电磁噪声，可通过增加滤波电容、屏蔽层或选用低开关噪声芯片缓解。

1. 死区时间设置：

• 避免上下管同时导通导致短路，需在PWM信号中插入微秒级死区时间，具体数值根据芯片手册调整。

五、未来趋势与技术升级

• 碳化硅（SiC）MOS管：耐高压、高频特性优异，适合新能源汽车等高端场景；

• 智能驱动芯片：集成电流采样、温度监测功能，减少外围元件。

行业类比：传统MOS管驱动相当于“手动挡”，而智能驱动芯片正朝着“自动驾驶”方向发展，进一步降低开发门槛。

结语

4个MOS管驱动电机看似简单，实则涉及芯片选型、电路设计、热管理等多维度考量。从玩具车到工业机器人，其应用场景广泛且灵活，掌握核心逻辑后，可快速适配不同需求。
