mos管控制直流电机正反转

在直流电机的控制领域中，MOS管扮演着极为关键的角色，尤其是对电机正反转的精准操控。它宛如一位精准的指挥家，通过巧妙的电路设计，引领着电流的方向，进而决定电机的转动态势。深入探究mos管控制直流电机正反转的原理与实践，不仅能让我们洞悉其背后的电子奥秘，更能为众多工业、家用及创新项目提供坚实的技术支撑，开启高效、灵活电机控制的新篇章。

一、基本原理

mos管，全称为金属 - 氧化物 - 半导体场效应晶体管，是一种电压控制型半导体器件。它具有三个引脚：栅极（G）、漏极（D）和源极（S）。就像水龙头的开关控制水流一样，栅极电压控制着漏极和源极之间的导电通道。当栅极施加合适的电压时，MOS管导通，电流可以从漏极流向源极；当栅极电压撤销或改变时，MOS管截止，电流被切断。

在直流电机控制中，通过合理安排MOS管的连接方式，形成特定的电路结构，可以实现对电机电流方向和大小的精确控制，从而达到控制电机正反转和调速的目的。

二、典型电路——H桥电路

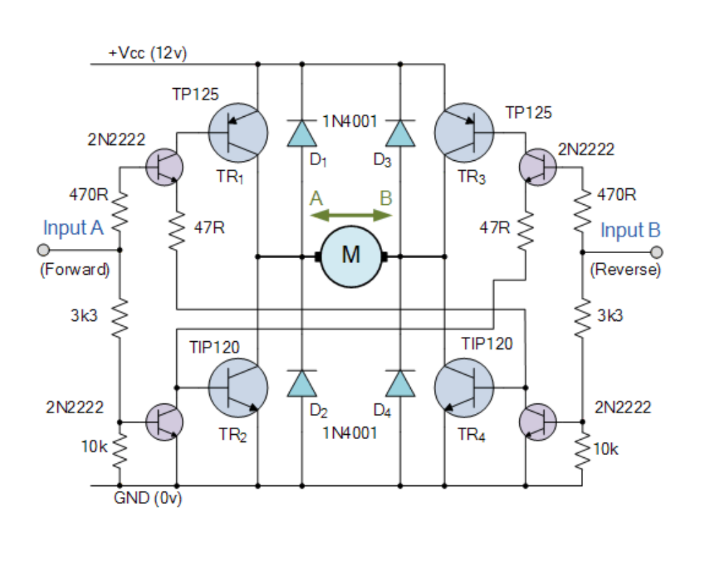

H桥电路是使用MOS管控制直流电机正反转的常见且经典电路。它由四个MOS管组成，两个P沟道MOS管（Q1和Q2）和两个N沟道MOS管（Q3和Q4），连接成“H”形结构，故而得名。

• 电机正转：当Q1和Q4导通，Q2和Q3截止时，电流从电源正极经Q1流向电机，再从电机流出经Q4回到电源负极，电机按照一个方向旋转，实现正转。

• 电机反转：当Q2和Q3导通，Q1和Q4截止时，电流路径相反，从电源正极经Q3流向电机，再从电机流出经Q2回到电源负极，电机反向旋转，实现反转。

• 电机制动：当需要快速停止电机时，可以让Q1和Q2同时导通，或者Q3和Q4同时导通，此时电机两端直接短路，由于电机自身的惯性继续转动，会产生反电动势，电流在电机内部形成回路，产生能耗制动效果，使电机迅速停止转动。

三、MOS管选型要点

选择合适的MOS管对于确保电机控制系统的稳定运行至关重要。以下是一些关键的选型要点：

• 耐压值：MOS管的耐压值必须大于电机工作电压。例如，如果电机工作电压为12V，那么选择的MOS管耐压值至少要高于12V，一般留有一定的余量，如选取耐压值为20V以上的MOS管，以防止电机在启动瞬间或出现异常电压波动时损坏MOS管。

• 电流承载能力：根据电机的工作电流来选择MOS管的额定电流。电机在不同负载下的电流会有所不同，要考虑电机的最大工作电流，并确保所选MOS管能够承受这个电流。例如，如果电机最大工作电流为2A，那么选择额定电流为3A或更大的MOS管，以保证MOS管在电机运行时不会因过流而损坏。

• 导通电阻：导通电阻越小，在相同电流下产生的功耗越低。低导通电阻的MOS管可以减少能源浪费，提高系统效率，特别是在大电流应用场景下，导通电阻对系统性能的影响更为显著。

•


四、驱动电路设计

要控制MOS管的导通和截止，需要设计合适的驱动电路。驱动电路的作用是将控制信号（如来自单片机的脉冲宽度调制PWM信号）转换为能够驱动MOS管栅极的电压信号。

• 简单驱动电路：对于小功率电机控制，可以采用简单的电阻驱动方式。在MOS管的栅极和控制信号源之间串联一个限流电阻，当控制信号为高电平时，电流通过电阻流向MOS管栅极，使MOS管导通；当控制信号为低电平时，MOS管栅极电荷通过电阻释放，MOS管截止。不过这种驱动方式速度相对较慢，对于高频切换应用可能存在局限性。

• 专用驱动芯片：在复杂的电机控制系统中，常使用专用的MOS管驱动芯片。这些芯片能够提供更强的驱动能力、更快的切换速度和更好的保护功能。例如，有些驱动芯片内部集成了电荷泵，可以为MOS管栅极提供高于电源电压的驱动电压，确保MOS管快速可靠地导通和截止。同时，驱动芯片还具有过流保护、欠压保护等功能，可以有效保护MOS管和电机免受损坏。

五、实际应用案例

以下通过一个简单的智能家居窗帘电机控制案例来说明MOS管控制直流电机正反转的实际应用。

在智能家居系统中，通过单片机控制MOS管驱动直流电机来实现窗帘的自动开合。单片机根据用户设定的指令（如通过手机APP发送的开合命令）输出相应的PWM信号到驱动电路。当需要打开窗帘时，单片机输出使电机正转的控制信号，驱动电路控制H桥电路中的相应MOS管导通，电机正转带动窗帘轨道上的滑轮，使窗帘缓缓拉开。当需要关闭窗帘时，单片机输出反转信号，电机反转，窗帘随之闭合。在这个过程中，通过调整PWM信号的占空比，还可以实现对窗帘开合速度的控制，满足不同的使用需求。同时，为了确保系统的安全性和可靠性，在电路中还加入了过流保护、过压保护等措施，防止因意外情况导致电机或MOS管损坏。

六、注意事项

在使用MOS管控制直流电机正反转时，需要注意以下几点：

• 防止同侧MOS管同时导通：如前面所述，同侧MOS管同时导通会导致电源短路，这是非常危险的情况，可能会烧毁MOS管、电源甚至引发火灾。在设计和调试电路时，必须确保控制逻辑的正确性，避免出现这种情况。

• 散热问题：MOS管在导通时会有一定的功耗，尤其是在大电流情况下，会产生较多的热量。如果散热不良，会导致MOS管温度过高，影响其性能和寿命。因此，需要为MOS管安装合适的散热片或散热器，确保热量能够及时散发出去。

• 电磁干扰：电机在运行时会产生电磁干扰，可能会影响周围电子设备的正常工作，同时也可能会对MOS管的控制信号产生干扰，导致电机控制不稳定。为了减少电磁干扰，可以采取屏蔽措施，如将电机和驱动电路放置在金属屏蔽罩内，同时在电路中加入滤波电容等元件，滤除干扰信号。

掌握MOS管控制直流电机正反转的原理和技术要点，对于实现高效、可靠的电机控制具有重要意义。通过合理选择MOS管、设计驱动电路以及注意实际应用中的相关问题，可以充分发挥MOS管的优势，满足各种不同场景下直流电机控制的需求，推动相关领域的技术进步和应用创新。
