mos管驱动电阻大小对损耗的影响分析

驱动电阻与损耗的博弈

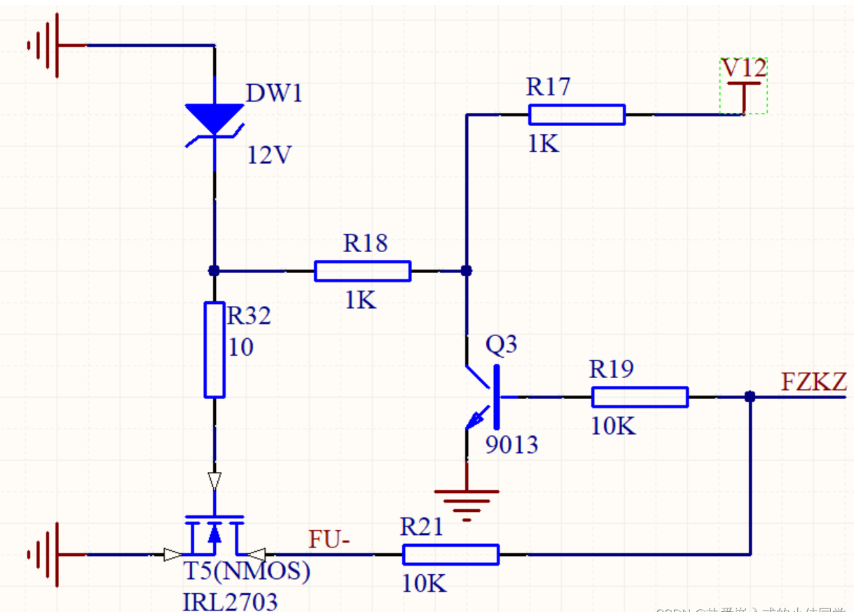

MOS管作为电力电子领域的核心开关器件，其驱动电阻的选择直接影响电路效率与稳定性。驱动电阻过大或过小均会导致能量损耗显著增加，但其影响机制需结合寄生参数与动态过程深入分析。

开关损耗的双刃剑效应

驱动电阻过大时：栅极电容（Cgs/Cgd）充放电速度受限，mos管开通与关断时间延长。此时虽然电流变化平缓，但开关过程中的电压-电流交叠区间扩大，导致瞬态损耗增加。例如在高频逆变器中，过大的驱动电阻会使开关频率被迫降低，类似于“货车在陡坡上缓慢启动”，能耗显著上升。

驱动电阻过小时：栅极电流激增虽加快充放电速度，但可能引发电压震荡与误触发。关断瞬间漏极电流骤降，主回路杂散电感（Ls）与驱动回路形成LC振荡，产生关断过冲电压，不仅造成额外容性损耗，还可能击穿mos管栅极氧化层。这如同“急刹车时轮胎打滑”，能量以不可预测的形式耗散。

阻尼效应与损耗权衡

驱动电阻的核心作用之一是提供阻尼。在开通瞬间，电阻通过限制di/dt（电流变化率），抑制驱动信号的反射与震荡，避免门极电压出现“振铃”现象。若阻值不足，高频谐振会导致栅极电压反复跨越阈值，使MOS管在开关过程中多次进出导通态，类似“开关抖动”，大幅加剧损耗。

热稳定性与长期可靠性

电阻的功率耗散直接转化为热量。当驱动电阻值偏小时，持续的大电流通过可能超过电阻额定功率，导致温升过高、阻值漂移，甚至引发热失效。例如在工频感应加热设备中，低阻驱动可能因持续高频脉冲而过热，如同“小水管输送高压水流”，长期运行风险剧增。

最优阻值设计方法论

合理阻值需平衡以下因素：

1. 寄生电容匹配：根据MOS管数据手册中的Cgs参数计算下限值，确保充放电时间常数（τ=Rdrive×Cgs）满足开关频率需求。

2. dV/dt控制：通过限制关断时的dV/dt，避免误触发并减少杂散电感引起的尖峰损耗。典型场景中，驱动电阻需将dV/dt抑制在20V/ns以下。

3. 功率耗散验证：根据开关频率与峰值电流计算电阻功耗（P=I²R×D），选择额定功率留有裕量的型号，避免热累积。

工程实践中的折中策略

实际应用中常采用动态调整或混合阻尼方案：

• 分阶段驱动：开通初期用小电阻加速充电，临近阈值时切换大电阻减缓电流，兼顾速度与稳定性。

• RC缓冲网络：串联电阻并联电容，利用电容储能特性抑制电压尖峰，类似“弹簧减震”，降低高频损耗。

• 温度补偿型电阻：选用正温度系数材料，在电阻发热时自动增大阻值，动态抑制过流风险。

结语：损耗优化的本质

MOS管驱动电阻的选择本质是对动态响应速度与能量耗散的权衡。工程师需结合具体应用场景，通过理论计算与实验调试，找到损耗最小化的工作点。这一过程犹如精密调校乐器，既要避免“弦绷太紧”的颤音，也要防止“琴弦过松”的迟钝，最终奏响高效可靠的电力电子乐章。
