mos管损坏的原因分析

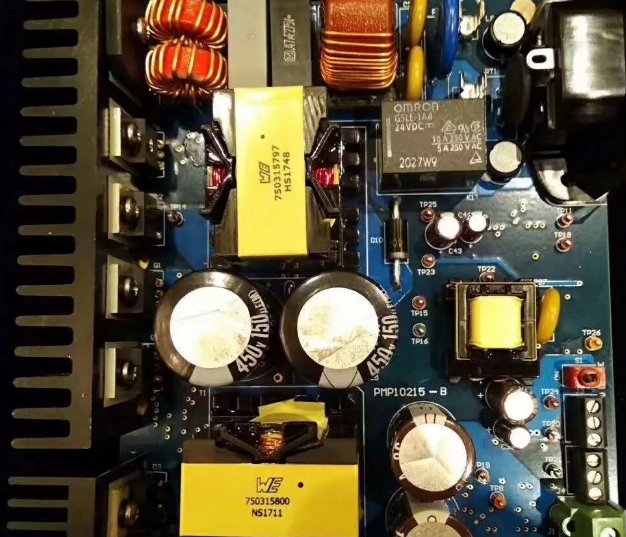

在电子设备中，MOS管作为核心元件，其稳定性直接关系到整个系统的性能。然而，mos管的损坏却时有发生，给工程师们带来了不小的挑战。本文将深入剖析mos管损坏的五大主要原因，并提供相应的解决方案与预防措施，帮助大家更好地理解和应用这一关键元件。

一、雪崩破坏：电压过载的“致命一击”

现象描述：当MOS管漏极与源极之间的电压超过其额定击穿电压（V(BR)DSS）时，即使瞬间的高能量电涌也可能导致器件永久损坏。这种破坏模式称为雪崩破坏。

白话解读：想象一下，MOS管就像是一座精心设计的堤坝，而电压则是水流。当水流（电压）超过堤坝（MOS管）的承受能力时，堤坝就会崩溃，导致洪水肆虐。同样，当电压超过MOS管的承受极限时，内部结构就会遭到破坏，引发雪崩式的失效。

预防措施：合理设计电路，确保MOS管的工作电压始终在其额定范围内。同时，可以加入过压保护电路，如稳压二极管或TVS（瞬态抑制）二极管，以吸收多余的电压能量。

二、器件发热损坏：热量累积的“温柔杀手”

现象描述：MOS管在工作时会产生热量，如果散热不良或电流过大，可能导致结温过高而烧毁。这种损坏通常是由于长时间过载或散热设计不当造成的。

白话解读：MOS管就像是一个勤劳的工人，长时间工作会产生大量热量。如果没有足够的休息和降温措施，工人就会因为过热而累垮。同样，MOS管在持续高温下也会因热疲劳而损坏。

预防措施：优化散热设计，如使用散热片、风扇或液冷系统等，确保MOS管的热量能够及时散发出去。此外，合理选择MOS管的型号和参数，使其能够满足实际工作需求。

三、内置二极管破坏：反向电压的“隐形威胁”

现象描述：MOS管内部通常有一个寄生二极管，当MOS管承受反向电压时，这个二极管可能会导通并产生较大的反向电流，从而导致器件损坏。

白话解读：内置二极管就像是MOS管内部的一个“秘密通道”，在正常情况下它是关闭的。但当反向电压出现时，这个通道就会打开，让电流反向流动。如果反向电流过大或持续时间过长，就会对MOS管造成损害。

预防措施：在电路设计中避免MOS管承受反向电压或限制反向电压的幅度和时间。可以通过添加二极管或晶体管等元件来构建保护电路。

四、寄生振荡导致的破坏：高频干扰的“无形之手”

现象描述：在并联使用的MOS管中，由于线路寄生电感和电容的存在，可能会产生高频寄生振荡。这种振荡会导致MOS管承受过高的电压和电流而损坏。

白话解读：寄生振荡就像是电路中的一股“妖风”，它会在不经意间扰乱MOS管的正常工作。这股“妖风”可能来自线路的布局、元件的连接方式或外部干扰等因素。一旦产生振荡，MOS管就可能在瞬间承受巨大的压力而损坏。

预防措施：优化PCB布局布线，减少线路寄生电感和电容的影响；在关键部位加入RC滤波器或磁珠等元件来抑制高频干扰；同时加强屏蔽和接地措施以提高系统的抗干扰能力。

五、栅极电涌和静电破坏：电压冲击的“突然袭击”

现象描述：栅极是MOS管中最敏感的部分之一，容易受到外界电压波动的影响。当栅极受到电涌冲击或静电放电时，可能会导致栅极氧化层击穿或器件整体失效。

白话解读：栅极就像是MOS管的“大脑”，它控制着整个器件的开关状态。然而，这个“大脑”却非常脆弱，容易受到电压波动的冲击。一旦受到强烈的电压冲击或静电放电，就可能导致“大脑”受损甚至整个器件瘫痪。

预防措施：在栅极回路中加入限流电阻和稳压二极管等保护元件以限制电压波动；同时加强静电防护措施如使用防静电材料、穿戴防静电服装等；在存储和运输过程中也要注意避免静电对MOS管造成损害。
