mos管中电流方向

想象一下，你手中的智能手机或笔记本电脑，其核心芯片每秒处理百万次指令——这一切都离不开MOS管（金属氧化物半导体场效应晶体管）的精准控制。然而，许多电子爱好者甚至工程师常陷入一个疑问：mos管中的电流方向究竟如何流动？它为什么能决定电路的成败？今天，我们就深入探讨这个看似简单却至关重要的主题，揭开电流方向在mos管中的神秘面纱，助你在设计电路时游刃有余。

MOS管是现代电子学的基石，广泛应用于数字逻辑、电源管理和信号放大等领域。它是一种三端器件，包含栅极（Gate）、源极（Source）和漏极（Drain）。理解电流方向的关键在于MOS管的类型：主要分为**NMOS**（N沟道MOS）和**PMOS**（P沟道MOS）。这两种类型的电流流向截然不同，直接影响电路的开关行为和性能。简言之，电流方向不是随意的，而是由MOS管的内部结构和外部电压驱动所决定。忽视这一点，可能导致电路故障甚至烧毁元件——因此，掌握这一基础原理是电子设计的必修课。

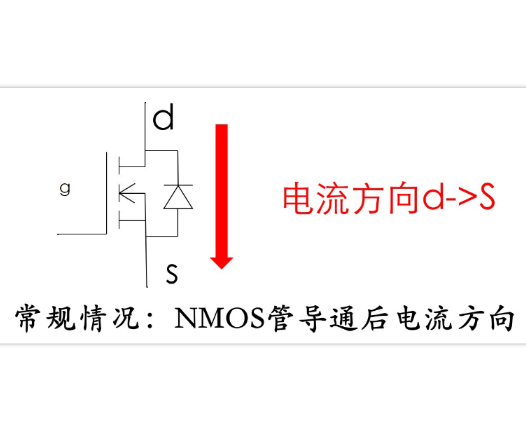

首先，我们来剖析MOS管的基本工作原理。MOS管本质上是一个电压控制开关：栅极电压的变化调节源极和漏极之间的导电沟道。当栅极施加适当电压时，沟道形成，允许电流流动。关键在于，电流方向取决于沟道的类型。对于**NMOS管**，电流总是从漏极流向源极。这是因为NMOS的沟道由N型半导体构成，在正栅极电压下，电子（负电荷载体）从源极注入，流向漏极。相反，对于**PMOS管**，电流方向是从源极流向漏极。PMOS的沟道是P型半导体，负栅极电压驱动空穴（正电荷载体）从源极移动到漏极。这种差异源于半导体材料的物理特性——NMOS依赖电子流动，而PMOS依赖空穴流动，从而形成互补的电流路径。

为什么电流方向如此重要？在电路设计中，它决定了MOS管的开关逻辑和能耗效率。例如，在CMOS（互补MOS）技术中，NMOS和PMOS配对使用：当输入信号为高电平时，NMOS导通（电流从漏到源），PMOS截止；输入低电平时，PMOS导通（电流从源到漏），NMOS截止。这种机制实现了低功耗和高速度，是数字芯片（如CPU）的核心。*如果电流方向混淆*，比如错误地将NMOS电流反向连接，会导致短路或逻辑错误，轻则功能失效，重则元件过热损坏。因此，工程师必须严格遵循数据手册，确保源极和漏极的标识正确——源极通常是电流的起点或终点，而漏极则是另一端。

在实际应用中，电流方向的影响无处不在。以电源开关电路为例，MOS管常用于控制大电流负载。在**NMOS配置**中，电流从漏极流入负载（如电机），再流回源极，实现高效开关；而**PMOS**常用于高侧开关，电流从源极经负载流向漏极，避免电压降问题。另一个例子是放大器设计：电流方向的稳定性决定了信号增益和失真度。通过仿真工具如SPICE，工程师可以可视化电流流向，优化电路布局。有趣的是，初学者常误以为电流方向与普通二极管类似（单向流动），但MOS管是双向器件——在导通状态下，电流可反向流动，取决于外部电路。然而，标准操作中，我们坚持设计时的方向以避免意外行为。

常见误解需要澄清。有人问：“MOS管电流方向会随温度变化吗？”答案是否定的——方向由半导体类型固定，但电流大小受温度影响，高温可能导致漏电流增加。另一个误区是混淆源极和漏极：在封装中，它们可能对称，但功能不同；*源极通常接地或低电位*，而漏极连接高电位负载。通过示波器测量实际电路，可以直观验证流向：例如，在NMOS测试中，探头显示正电流从漏到源。总之，牢记“N从漏到源，P从源到漏”的口诀，能避免设计陷阱。

掌握MOS管电流方向，不仅是理论课题，更是实践利器。在物联网设备或电动汽车的电源系统中，精准控制电流流向可提升能效20%以上。随着半导体技术演进，如GaN（氮化镓）MOS管的新兴应用，电流方向原理保持不变，但高速开关要求更严格的时序管理。无论你是学生、爱好者还是专业工程师，深入理解这一主题，将助你解锁更智能、更可靠的电子世界。
