常用的mos管驱动方式

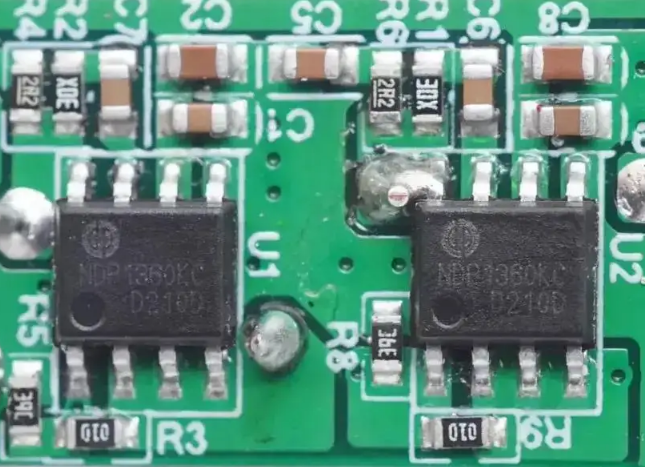

在现代电子设备中，MOS管（金属氧化物半导体场效应晶体管）作为核心开关元件，广泛应用于开关电源、电机控制及各类功率转换系统。其高效的能量传输能力与快速的开关特性，使其成为工程师手中的"效率利器"。然而，要让这颗"电子心脏"稳定跳动，驱动电路的设计尤为关键。以下我们将系统梳理mos管驱动的核心逻辑与主流方案。

一、驱动电路的核心挑战：如何唤醒mos管？

MOS管的栅极（Gate）相当于一个微小的电容，需要通过电荷积累形成电压差来控制导通。这如同给“水缸注水”——驱动电路需提供足够的瞬时电流快速充放电，同时确保电压稳定在阈值之上。若驱动能力不足，可能导致开关速度慢、发热增加甚至误触发。因此，驱动电路的本质是一场与电容特性的博弈。

二、直驱式：电源IC的“开箱即用”方案

场景比喻：如同使用“标准零件”快速组装设备。

实现方式：直接选用集成了驱动功能的电源IC（如LM5017、UCC28950），将MOS管栅极连接至IC输出引脚。

优势：

• 简单可靠：无需复杂外围电路，适合低功率、低成本场景（如手机充电器）；

• 保护齐全：内置欠压锁定、软启动等功能，降低设计门槛。

局限：

• 灵活性低：固定驱动参数难以适配大功率或特殊需求的高动态场景。

三、分立元件驱动：精准调控的“手工定制”

场景比喻：如同手工打造一把“专属钥匙”，满足个性化需求。

实现方式：通过电阻、电容、三极管等分立元件构建驱动网络。例如：

1. 电阻分压+加速电容：栅极串联电阻限制电流，电容加速充放电；

2. 推挽电路：利用NPN/PNP三极管组合形成双向驱动，提升电流输出能力。

优势：

• 高度定制化：可灵活调整驱动电阻、电容值，优化开关速度与抗干扰性；

• 成本可控：适用于中小功率且对成本敏感的应用（如LED驱动器）。

风险点：

• 设计复杂度高：需精确计算元件参数，否则易出现振荡或驱动不足。

•


四、专用驱动芯片：高频高功率的“专业教练”

场景比喻：如同聘请一位“专业教练”，专为复杂任务设计。

代表芯片：IR2110、TC4427等，集成高压隔离、电流放大和保护功能。

技术亮点：

• 高压隔离：部分芯片通过变压器或光耦实现输入输出隔离，防止高压反窜（如IR2110的自举结构）；

• 大电流驱动：峰值驱动电流可达数安培，支持大功率MOS管快速切换；

• 智能保护：过流、过热、欠压检测功能，提升系统可靠性。

适用场景：电机驱动、光伏逆变器等高动态、高可靠性需求场景。

五、驱动参数优化：让MOS管“又快又稳”

1. 驱动电阻选择：

• 小电阻：加快充放电速度，但可能引入振荡；

• 大电阻：降低噪声，但延长开关时间。

1. 折中策略：根据开关频率与功率等级，选取10Ω-100Ω范围并调试。

2. 栅极电压设置：

• 阈值电压：通常为10V-15V，需高于MOS管规格书的( V_{GS(th)} )；

• 电压裕量：适当提高电压可降低导通电阻，但需防范栅极击穿。

1. 死区时间控制（针对桥式电路）：

• 避免上下管同时导通导致短路，需设置微秒级延迟。

六、实战选型建议：从参数到场景的匹配

| 需求场景 | 推荐驱动方式 | 关键参数 |

|----------------------|------------------------|----------------------------------|

| 低功耗消费电子 | 电源IC直驱 | 低成本、集成保护 |

| 中小功率工业设备 | 分立元件驱动 | 灵活调整驱动电阻与电容 |

| 高频高功率场合 | 专用驱动芯片 | 大电流、隔离耐压、保护功能完备 |

| 多MOS管桥式拓扑 | 集成驱动芯片（如IR2110）| 死区时间控制、多通道同步驱动 |

结语：驱动设计的本质是权衡

MOS管驱动没有“万能公式”，而是在速度、稳定性、成本之间寻找平衡。例如，电动车控制器需追求纳秒级开关速度，而家用电器则更注重成本与可靠性。设计者需结合具体场景，像调配“化学试剂”一样精细优化驱动参数，才能让MOS管真正释放其性能潜力。
