mos管的沟道长度调制效应小信号

发布时间:2025-06-28编辑:国产MOS管厂家浏览:0

在当今的电子世界中,MOS管扮演着至关重要的角色,而其中的沟道长度调制效应小信号特性更是影响着其性能表现的关键因素。今天,就让我们深入探究这一神秘而又重要的领域。

沟道长度调制效应的本质

mos晶体管工作时,存在着一种名为沟道长度调制效应的现象。简单来说,在栅下沟道预夹断后,若继续增大Vds(漏源电压),夹断点会像被轻轻推动的小滑块一样,略向源极方向移动。这意味着夹断点到源极之间的沟道长度会稍有减小,就如同原本通畅的道路出现了一小段变窄的情况。而这样的变化,会导致有效沟道电阻也跟着略微减小。

从电子运动的角度看,由于沟道电阻的改变,更多的电子会如同受到更畅通路径的吸引一般,自源极漂移到夹断点。在耗尽区,这些增多的漂移电子就像涌入特定区域的人群,使得Id(漏极电流)增大,这就是沟道长度调制效应的原理所在。

小信号下的奇妙表现

在学习mos管的特性时,进入饱和区后的小信号情况尤为重要。当VDS电压使MOS管进入饱和区后,随着VDS继续增大,ID不会像线性区那样急剧变化,而是会以一种相对平缓的斜率随之增大。

这里可以想象成一个水流系统,在达到一定水位(类似进入饱和区)后,继续增加水压(类比增大VDS),水流(类比ID)并不会一下子猛增,而是平稳地有所上升,这个平稳上升的过程就是小信号下沟道长度调制效应的一种表现。

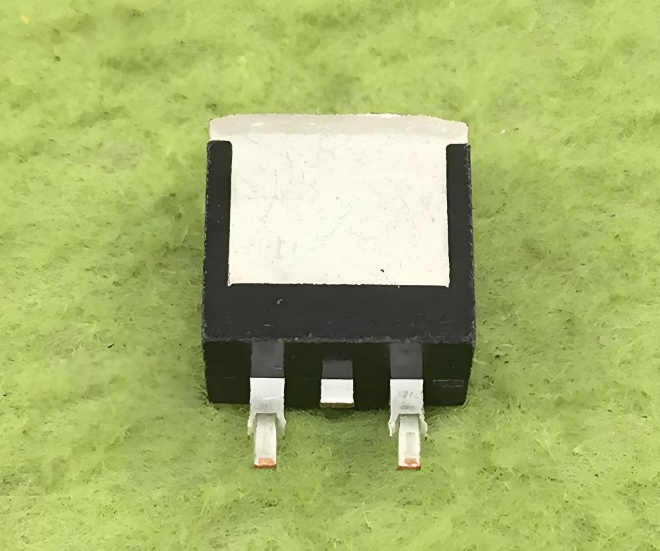

mos管的沟道长度调制效应小信号

对MOS管性能的影响

沟道长度调制效应对MOS管的性能有着显著影响。它会使MOS管的输出电流随Vds的增加而略有增大,这就好比一个本应稳定输出的水龙头,因为一些内部细微变化,流出的水量会随着外界压力的增加而有小幅度的改变。这一特性在一定程度上影响了MOS管作为恒流源的性能。

在实际应用中,比如在一些需要高精度恒流源的电路中,这种影响就不能被忽视。如果把电路看作一个精密的交响乐团,MOS管是其中重要的乐器手,那么沟道长度调制效应就像是乐器手偶尔出现的微小失误,虽然单个看似不起眼,但累积起来可能会影响整个乐章(电路性能)的完美呈现。

相关模型与概念助力理解

要更好地理解沟道长度调制效应小信号,还需要了解MOS管的小信号模型以及一些相关概念。小信号模型通过泰勒展开忽略高阶项,保留线性部分,用于分析微弱信号的传递,这就像是用一个简化的地图来指引我们在复杂的信号传输迷宫中找到主要方向。

跨导、输出阻抗、本征增益等概念也与之紧密相关。跨导描述了栅源电压对漏极电流的控制能力,就像是一个调节阀门,控制着电流的流量;输出阻抗则像是水流在管道中遇到的阻力,影响着电流的输出;本征增益则反映了信号在MOS管内部的放大能力。

版图设计中的考量

在优化MOS管版图设计时,深刻理解沟道长度和宽度对器件特性的影响是关键。沟道长度(L)决定了MOS管的阈值电压和亚阈值特性,这就好比建筑的基础框架决定了大楼的整体风格和稳定性。

合理设计沟道长度和宽度,可以在考虑沟道长度调制效应小信号的情况下,实现最佳的电流流动和性能表现,让MOS管在电路中发挥出最佳水平,就如同为一场精彩的演出搭建好完美的舞台。

MOS管的沟道长度调制效应小信号是一个复杂但又充满魅力的领域。它不仅涉及到微观的物理原理,更在实际的电子应用中有着广泛的影响。深入了解这一特性,对于我们在电子设计和研发领域不断探索和创新具有重要意义。
