mos管用作开关时的连接方法

在电子电路设计中，MOS管（金属 - 氧化物 - 半导体场效应晶体管）作为开关的应用十分广泛。无论是简单的电子设备还是复杂的工业控制系统，都能看到它的身影。正确掌握mos管用作开关时的连接方法，是确保电路稳定可靠运行的关键。

mos管的基本引脚及工作原理

MOS管通常有三个主要引脚，分别是栅极（Gate）、源极（Source）和漏极（Drain）。可以把MOS管想象成一个“水闸”，源极和漏极就像是水流的两端，而栅极则是控制水流是否通过的开关手柄。当栅极接收到合适的电压信号时，就如同把手放在合适的位置，源极和漏极之间就会形成导电通道，电流得以通过；反之，则通道关闭，电流被切断。

NMOS管的连接方法

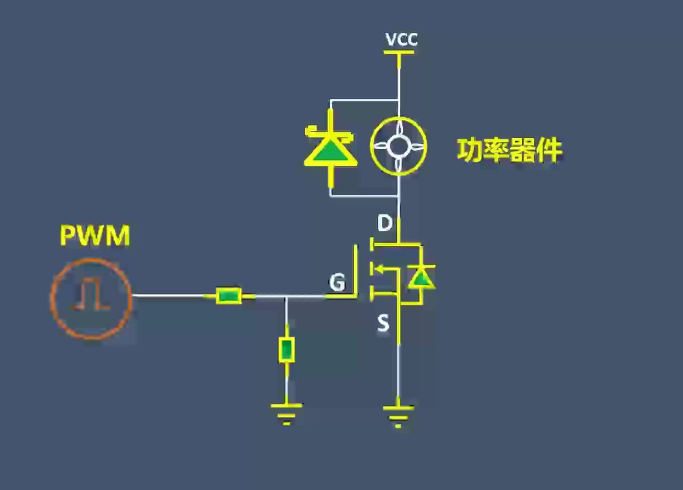

对于NMOS管，当栅极电压相对于源极电压达到一定值（开启电压）时，管子导通。在实际应用中，常见的连接方式是将负载接在漏极，源极接地。例如，在一个简易的照明电路中，把灯泡作为负载连接到NMOS管的漏极，源极接地，当栅极输入高电平（高于开启电压）时，就如同打开水闸，电流从漏极流向源极，灯泡点亮；当栅极输入低电平（低于开启电压）时，水闸关闭，电流截止，灯泡熄灭。

PMOS管的连接方法

PMOS管的工作原理与NMOS管略有不同。一般来说，PMOS管的源极需要接高电平（如电源正极），漏极连接负载。当栅极电压相对于源极为低电平时，管子导通。以一个小型电机驱动电路为例，将电机接在PMOS管的漏极，源极接电源正极，栅极输入低电平时，电机得电运转；栅极输入高电平时，电机停止工作。

MOS管开关的工作条件

要让MOS管正常作为开关工作，必须满足一定的工作条件。首先是栅极电压要能够有效地控制源极和漏极之间的通断。对于NMOS管，需要栅极电压高于源极电压且达到开启电压；对于PMOS管，则要求栅极电压低于源极电压。此外，还要注意MOS管的耐压和电流承载能力，不能让通过MOS管的电流超过其最大额定值，否则可能会损坏管子。

实际应用中的注意事项

在实际电路设计中，为了防止MOS管在瞬间过电压或过电流情况下受损，通常会在电路中加入一些保护元件，如二极管、电阻、电容等。同时，要注意合理选择MOS管的型号，根据具体的应用场景和需求，考虑其开启电压、导通电阻、最大耐压和电流等参数。

MOS管作为一种重要的电子开关元件，其连接方法的正确运用对于电路的性能和稳定性至关重要。只有深入理解MOS管的工作原理和连接要点，并结合实际情况精心设计和调试，才能充分发挥其在电子电路中的作用。
