在电子电路的世界里,MOS管犹如一位忠诚的“卫士”,守护着电流的通断。当我们需要构建模拟开关时,mos管凭借其独特的优势,成为了众多工程师的首选。那么,mos管模拟开关究竟该如何接线呢?且看本文为您一一揭晓。
一、MOS管基础认知

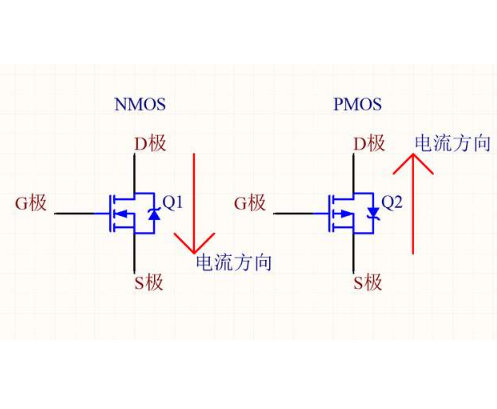

MOS管,全名金属-氧化物-半导体场效应晶体管,是一种电压控制型半导体器件。它有三个引脚,分别为栅极(G)、漏极(D)和源极(S)。简单来说,栅极就像是一个“指挥官”,通过施加不同的电压,来决定漏极和源极之间是否导通,从而实现开关的功能。
想象一下,栅极是水龙头的开关手柄,漏极和源极则分别是水管的两端。当栅极施加合适的电压时,就如同打开水龙头的开关,水流(电流)得以通过;反之,则关闭水龙头,停止水流。
二、工作原理揭秘
MOS管作为模拟开关,主要工作在截止和导通两种状态。当栅源电压(Ugs)小于开启电压(Ut)时,MOS管处于截止区,此时漏源电流(Ids)基本为0,相当于开关处于断开状态,输出电压近似等于电源电压,如同紧闭的阀门,阻止电流通过。
而当Ugs大于Ut时,MOS管进入导通区,漏源电流Ids的大小与栅源电压有关。若此时漏极电阻(Rd)远大于MOS管导通时的漏源电阻(rds),那么输出电压将接近0V,MOS管处于“接通”状态,电流可以顺畅地通过,就像打开的通路,让电流畅行无阻。
三、常见接法介绍
1. 基本共源接法
这是最简单也是最常用的一种接法。将负载接入漏极和源极之间,栅极通过一个控制电压来控制MOS管的导通与截止。这种接法类似于一个简易的开关电路,通过控制栅极电压,实现对负载电路的通断控制。例如,在一个小型电子设备的电源开关电路中,就可以采用这种基本的共源接法,通过单片机输出的高电平或低电平信号,来控制MOS管的开关,进而实现设备的开机与关机功能。
2. 互补驱动接法
为了提高电路的性能和可靠性,有时会采用互补驱动的方式。即使用一对P沟道和N沟道的MOS管,将它们的源极连接在一起,漏极分别连接到负载的两端。当控制信号为高电平时,N沟道MOS管导通,P沟道MOS管截止;当控制信号为低电平时,P沟道MOS管导通,N沟道MOS管截止。这样,无论控制信号是高电平还是低电平,都能保证有一个MOS管处于导通状态,从而实现对负载的稳定驱动。这种接法就好比是一个双向的阀门,无论水流的方向如何,都能有效地控制水流的通断,常用于一些对开关速度和稳定性要求较高的场合,如音频功率放大器的输出级电路。
四、实际应用要点
1. 参数选择
在选择合适的MOS管时,需要考虑多个参数。其中,最重要的参数之一是开启电压(Ut),它决定了MOS管开始导通所需的栅源电压。根据具体的应用场景和控制信号的电压范围,选择合适的Ut值,确保MOS管能够可靠地导通和截止。此外,还需要考虑MOS管的最大额定电压、最大电流等参数,以保证其在实际应用中能够安全、稳定地工作,避免因过压或过流而导致损坏。
2. 保护措施
由于MOS管在工作时可能会受到各种干扰和冲击,因此需要采取一些保护措施。例如,在栅极和源极之间并联一个合适的电容,可以防止因高频干扰而导致MOS管误动作;在漏极和源极之间反向并联一个二极管,可以防止因反向电压过高而损坏MOS管。这些保护措施就像是给MOS管穿上了一层“防护服”,使其能够在复杂的电路环境中“安然无恙”。
3. 布局与布线
在实际的电路板设计中,MOS管的布局和布线也非常重要。应尽量缩短栅极的走线长度,以减少寄生电感和电容的影响;同时,将MOS管的漏极和源极回路面积最小化,以降低电磁干扰。合理的布局和布线可以提高电路的性能和稳定性,就像精心规划的城市道路,能够让车辆(电流)顺畅地行驶,减少拥堵和事故的发生。
五、总结与展望
MOS管模拟开关接法在电子电路中具有广泛的应用,从简单的家用电器控制到复杂的工业自动化系统,都离不开它的身影。通过对其基础认知、工作原理、常见接法以及实际应用要点的深入了解,我们能够更好地运用MOS管模拟开关,设计出更加高效、稳定、可靠的电子电路。随着科技的不断发展,相信MOS管模拟开关将在未来的电子领域中发挥更加重要的作用,为我们创造更加美好的生活。
