mos管三个脚接法

在电子工程领域，MOS管（金属氧化物半导体场效应晶体管）是一种极为重要的半导体器件，广泛应用于各种电路设计中。了解mos管的三个脚接法对于正确使用和设计电路至关重要。本文将深入探讨mos管的三个脚接法，包括其基本原理、不同类型的MOS管接法差异以及实际应用中的注意事项。

## 一、MOS管的基本结构与引脚功能

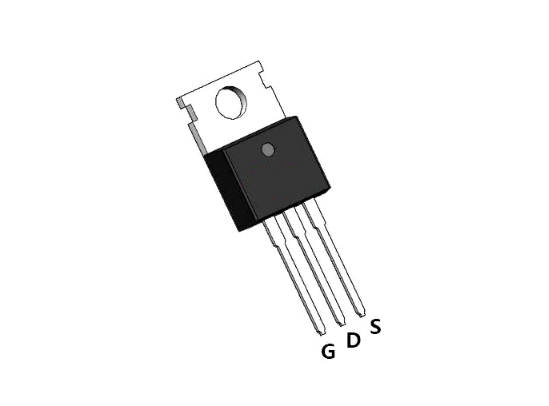

MOS管是一种基于电场效应控制的半导体器件，主要由源极（Source）、漏极（Drain）和栅极（Gate）三个引脚组成。其基本结构类似于一个电容器，其中栅极与源极和漏极之间通过绝缘层（如氧化硅）隔开。

1. **源极（Source）**：通常作为电流的入口，是MOS管内部载流子的出发点。

2. **漏极（Drain）**：电流的出口，是载流子经过通道后到达的电极。

3. **栅极（Gate）**：控制MOS管导通与截止的电极，通过施加电压来调节源极和漏极之间的导电通道。

## 二、MOS管的工作原理

MOS管的工作原理基于电场效应。当在栅极和源极之间施加适当的电压时，会在栅极下方的半导体表面形成导电通道，从而允许电流从源极流向漏极。这个导电通道的形成与否以及其电阻大小，完全由栅极电压控制。

## 三、MOS管三个脚的接法

### 1. N沟道MOS管接法

N沟道MOS管是最常见的类型之一，其源极通常连接到电路的低电位端（如地），漏极连接到负载或高电位端，而栅极则通过驱动电路接收控制信号。

- **源极（S）**：接地或连接到电路的最低电位点。

- **漏极（D）**：连接到负载或电源的正极。

- **栅极（G）**：通过电阻或直接连接到控制信号源，以控制MOS管的导通与截止。

### 2. P沟道MOS管接法

P沟道MOS管与N沟道MOS管的主要区别在于其导电通道的载流子类型和接法有所不同。P沟道MOS管的源极通常连接到电路的高电位端（如电源正极），漏极则连接到负载或低电位端。

- **源极（S）**：连接到电源的正极或电路的最高电位点。

- **漏极（D）**：接地或连接到电路的低电位端。

- **栅极（G）**：同样通过电阻或直接连接到控制信号源，但控制信号需为低电平才能使MOS管导通。

### 3. 注意事项

- **静电防护**：MOS管对静电敏感，因此在处理和使用时需采取防静电措施，如佩戴防静电手环、使用防静电垫等。

- **驱动电路设计**：为了确保MOS管能够可靠地导通和截止，驱动电路的设计至关重要。需要根据MOS管的特性和应用需求选择合适的驱动方式和元件。

- **热管理**：在高功率应用中，MOS管可能会产生较大的热量，因此需要采取有效的热管理措施，如散热片、风扇等，以确保MOS管的正常工作和使用寿命。

## 四、实际应用案例分析

以一个简单的LED驱动电路为例，我们可以使用N沟道MOS管来控制LED的亮灭。在这个电路中，MOS管的源极接地，漏极连接到LED的负极，而LED的正极则连接到电源的正极。栅极通过一个限流电阻连接到微控制器的一个输出引脚。当微控制器输出高电平时，MOS管导通，LED点亮；当输出低电平时，MOS管截止，LED熄灭。

## 五、总结与展望

掌握MOS管的三个脚接法对于电子工程师来说是一项基本技能。通过深入了解MOS管的工作原理、不同类型MOS管的接法差异以及实际应用中的注意事项，我们可以更加灵活地运用MOS管来设计出性能稳定、可靠的电子设备。未来随着科技的不断发展，MOS管将在更多领域发挥重要作用，为我们的生活带来更多便利和创新。
