mosfet功率放大器接线图

在音响发烧友、射频工程师或电子DIY爱好者的世界里，**mosfet功率放大器**因其潜在的高效率、良好的线性度和出色的热稳定性而备受青睐。一个项目成功与否，**接线图**往往起着决定性的作用 - 它是将理论转化为实际声音或功率输出的关键蓝图。本文将深入解析mosFET功率放大器的核心原理，并提供清晰、实用的**接线图**解读与搭建指南，助您高效完成项目。

**一、MOSFET功率放大器基础：为何是MOSFET？**

MOSFET（金属氧化物半导体场效应晶体管）作为功率放大器的核心开关/放大器件，具有显著优势：

* **电压控制型器件：** 栅极(G)控制电流，驱动电流需求极小，简化驱动电路。

* **开关速度快：** 特别适合D类等高效开关模式放大器。

* **导通电阻低：** (尤其现代器件) 减少了导通损耗，提升效率。

* **负温度系数：** 电流增大时导通电阻增大，有助于防止热失控，多个管子并联更稳定。

* **高输入阻抗：** 对前级电路的负载效应小。

**二、核心元件：不只是MOSFET**

一个完整的MOSFET功率放大器电路通常包含：

1. **MOSFET管：** 核心放大元件，常用N沟道型（如IRFP240, IRFP9240, IRF540N等）或P沟道型。

2. **栅极驱动电路：** 确保快速、足够强度的信号驱动MOSFET栅极。可能是专用驱动IC（如IR2110, TC4420）或分立元件构成的推挽电路。

3. **电源：** 提供放大器工作所需的直流电压 (`VDD`, `VSS`)。滤波电容极其关键！

4. **输入耦合：** 连接信号源的电容（隔直通交）。

5. **输出匹配/滤波网络：**

* **D类:** LC低通滤波器，滤除开关噪声，还原音频。

* **射频功放:** 阻抗匹配网络（L型、π型等），实现功率高效传输。

6. **反馈网络：** 改善线性度、稳定增益、降低失真（常见于AB类等）。

7. **偏置电路(A/AB类)：** 设置MOSFET静态工作点。

8. **保护电路：** 过流、过压、过热保护（可选但强烈推荐）。

**三、关键接线图示例与解读 (通用概念，请依具体电路设计为准)**

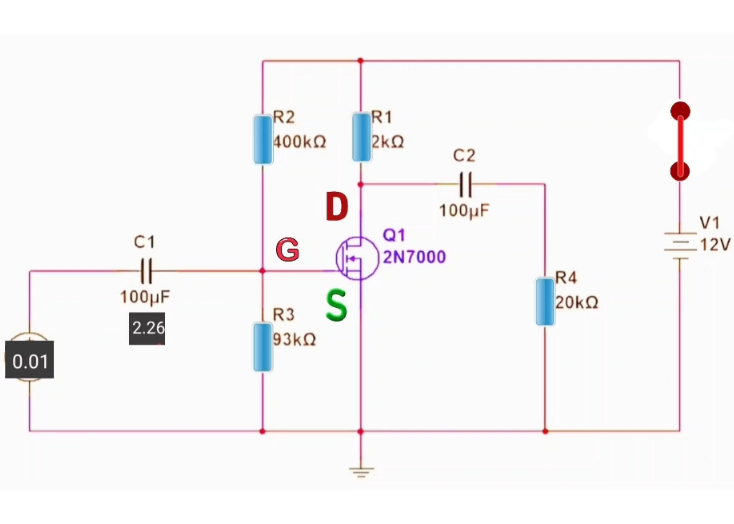

下图展示了一个**简化的MOSFET单管射极跟随器(A类)** 的接线原理图，是理解更复杂电路的基础：

```

+VDD (电源正极)

|

R1 (栅极下拉/保护电阻，如10kΩ)

|

+-----|-----+

| | |

输入信号 (IN) ---||C1---| |

| |

| G |

| |

| MOSFET (N沟道增强型)

GND (地) ---------+----- S |

| |

| D |

| |

+-----|-----+

|

|-------> 输出信号 (OUT) 至负载(扬声器/天线)

|

R2 (源极电阻，设偏置/限流，可选)

|

//C2 (源极旁路电容，提高增益，可选)

|

GND (电源负极 & 信号地)

```

**接线要点解析：**

1. **电源(`VDD`, `GND`):** 正极(`VDD`)连接MOSFET的漏极(D)，负极(`GND`)是公共参考点。

2. **输入(`IN`):** 信号通过输入耦合电容`C1`接入栅极(G)，隔离信号源直流成分。

3. **栅极保护:** 电阻`R1`连接在栅极(G)和地(GND)之间，提供放电通路，防止栅极悬空导致静电损坏。

4. **源极电阻`R2`与旁路电容`C2` (可选):**

* `R2`: 引入电流负反馈，稳定工作点(偏置)，限制电流。其压降(`Vs = Id * R2`)也确定了栅源偏压(`Vgs`)。

* `C2`: 对交流信号短路，消除`R2`的交流负反馈作用，提高放大器电压增益。

5. **输出(`OUT`):** 信号从源极(S)或漏极(D)输出（取决于具体电路拓扑）。本图源极输出为射随器。

6. **负载连接：** 负载一端接输出端(`OUT`)，另一端接地(`GND`)。

**重要警示：实际高功率放大器电路远比此图复杂！
