mosfet电压控制电流是多少

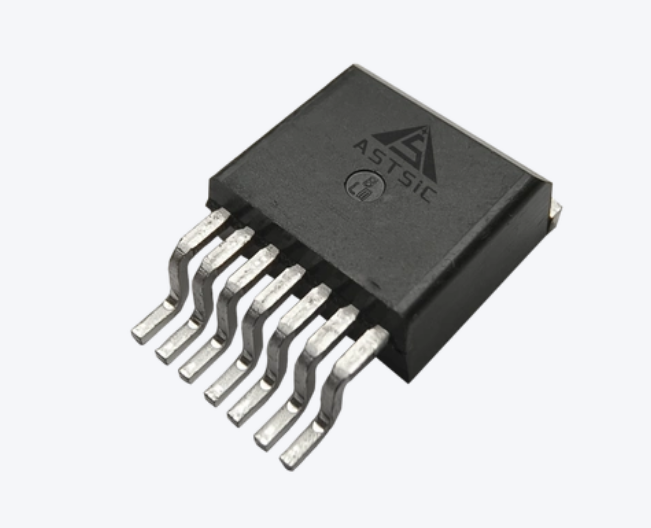

mosfet（金属氧化物半导体场效应晶体管）是一种通过电压控制电流的半导体器件，其核心功能类似于一个“电子开关”。与传统的机械开关不同，mosFET通过栅极（Gate）电压的变化来调节漏极（Drain）和源极（Source）之间的电流。这一过程的关键在于栅极电压对导电沟道的形成与控制。

在增强型MOSFET中，当栅极电压（Vgs）超过阈值电压（Vth）时，栅极与衬底之间的电场会吸引载流子（电子或空穴），在氧化层下方形成导电通道。此时，漏极和源极之间相当于有一条“电子高速公路”，电流可以自由流通。栅极电压越高，导电通道越宽，允许通过的电流越大。相反，如果栅极电压低于阈值电压，导电通道无法形成，MOSFET处于截止状态，电流被切断。

电压与电流的关系：阈值电压与放大区

MOSFET的电压控制特性可以通过其工作区域来理解。当Vgs小于阈值电压（Vth）时，MOSFET处于截止区，漏极电流（Id）几乎为零。当Vgs超过Vth后，MOSFET进入放大区，此时漏极电流与栅极电压呈非线性关系。具体来说，Id的大小不仅取决于Vgs，还与漏极-源极电压（Vds）有关。

在放大区，MOSFET的漏极电流公式可以近似表示为：

Id = k × (Vgs - Vth)^2

其中，k是与器件物理参数相关的常数。这意味着，栅极电压的微小变化会导致漏极电流的显著变化。例如，当Vgs从2V增加到3V时，Id可能从1A增加到4A（假设k=1A/V²，Vth=1V）。这种特性使得MOSFET非常适合用于信号放大和精确的电流控制。

驱动电流的计算与实际应用

在实际电路中，MOSFET的驱动电流（即栅极电流）通常非常小，因为栅极与衬底之间是绝缘的，几乎没有电流流入栅极。然而，栅极电压的变化速度会影响MOSFET的开关速度。为了快速充放电栅极电容，驱动电路需要提供一定的瞬时电流。例如，在高频开关电路中，驱动电流可能需要达到几毫安到几十毫安。

以一个简单的场景为例：假设你正在使用MOSFET控制一盏灯的亮度。通过调节栅极电压，你可以精确控制灯的亮度，就像调节水龙头的开关一样。如果栅极电压较低，灯会较暗；如果栅极电压较高，灯会较亮。这种电压控制电流的特性使得MOSFET在调光电路、电机控制等领域得到广泛应用。

MOSFET的类型与应用场景

根据导电类型的不同，MOSFET可以分为N型和P型两种。N型MOSFET在栅极施加正电压时导通，而P型MOSFET则需要施加负电压才能导通。此外，MOSFET还可以根据工作特性分为增强型和耗尽型。增强型MOSFET在Vgs=0时处于截止状态，而耗尽型MOSFET在Vgs=0时已经导通，需要施加反向电压才能截止。

在实际应用中，MOSFET常用于以下场景：

1. 开关电源：MOSFET的高效开关特性使其成为开关电源的核心元件。

2. 电机驱动：通过PWM（脉宽调制）信号控制MOSFET的开关，可以实现电机的速度和方向控制。

3. 信号放大：在放大区工作的MOSFET可以放大模拟信号，广泛应用于音频放大等场景。

4. 电池保护：MOSFET可以作为电池保护电路的开关，防止过充或过放。

如何选择合适的MOSFET

在选择MOSFET时，需要考虑以下几个关键参数：

1. 阈值电压（Vth）：确保栅极电压能够有效控制导电通道的形成。

2. 最大漏极电流（Idmax）：选择能够承受负载电流的MOSFET，避免过载损坏。

3. 导通电阻（Rds(on)）：导通电阻越小，MOSFET的损耗越低，效率越高。

4. 耐压值（Vds）：确保MOSFET能够承受负载两端的电压，避免击穿。

例如，如果你需要控制一个10A的负载，可以选择Idmax为20A的MOSFET，并确保其导通电阻足够低，以减少功耗。同时，栅极驱动电路需要能够提供足够的电压和电流，以确保MOSFET快速响应。

总结

MOSFET的电压控制电流特性使其成为现代电子技术的核心元件之一。通过调节栅极电压，可以精确控制漏极电流，实现高效的开关和放大功能。无论是在开关电源、电机驱动还是信号放大领域，MOSFET都发挥着不可替代的作用。理解其工作原理和关键参数，能够帮助工程师在设计电路时做出更合理的选择，提升系统的性能和可靠性。
