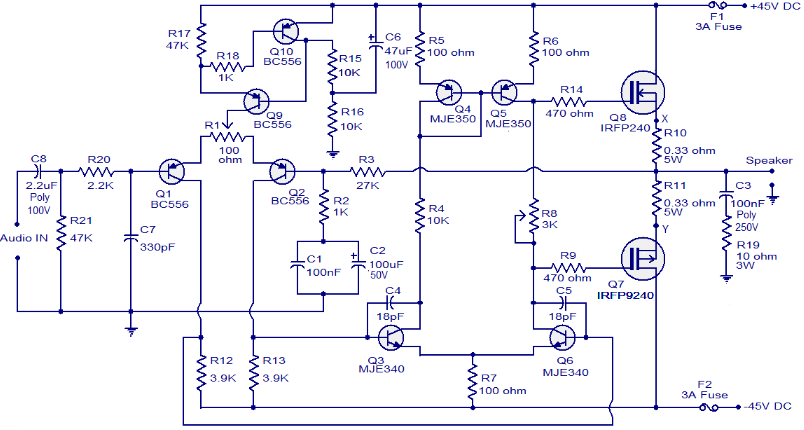

mos管功率放大电路图解析

一、引言

功率放大电路在电子设备中扮演着至关重要的角色。MOS管因其独特的性能和优势，被广泛应用于功率放大电路中。本文将深入解析mos管功率放大电路图的相关知识。

二、mos管功率放大电路的组成模块

（一）电路稳压电源模块

电路稳压电源模块就如同电子设备的“能量源”，为整个电路提供稳定可靠的直流电压。它确保了电路在不同负载和输入电压变化的情况下，都能获得稳定的工作电压，就像为一场马拉松比赛提供稳定的能量补给一样。

（二）带阻滤波模块

带阻滤波模块可以形象地比作一个“滤网”，它能有效地阻止特定频率的信号通过，只允许其他频率成分顺利通过。这样可以滤除电路中的干扰信号，保证信号的纯净度，就如同在嘈杂的环境中为我们想要的声音搭建一道隔音墙。

（三）电压放大模块

电压放大模块好比是一个“放大器”，它将输入的微弱电压信号进行放大，使其能够驱动后续的功率放大模块。这个模块就像是接力赛中的第一棒选手，为后续的“奔跑”奠定基础，提升信号的强度。

（四）功率放大模块

功率放大模块是整个电路的核心“动力引擎”。它接收经过电压放大后的信号，并将其转换为具有足够功率的输出信号，以驱动负载（如扬声器等）。这就好比汽车的发动机，为设备的运行提供强大的动力支持。

（五）AD转换模块

AD转换模块相当于一个“翻译官”，它将模拟信号转换为数字信号，方便数字系统进行处理和控制。在数字化时代，这个模块起着桥梁的作用，使得模拟信号能够与数字世界无缝对接。

（六）液晶显示模块

液晶显示模块可以看作是电路的“仪表盘”，它能够实时显示电路的工作状态、参数等信息。用户可以通过它直观地了解电路的运行情况，就像通过汽车仪表盘查看车速、油量等信息一样。

三、MOS管功率放大电路的设计要点及参数

（一）系统设计要点

在进行系统设计时，需要综合考虑各个模块之间的协同工作，确保信号的流畅传输和整体性能的优化。这就好比搭建一座复杂的建筑，每个部分都要精心设计、合理布局，才能保证建筑的稳固和功能的正常发挥。

（二）硬件设计要点

硬件设计方面，要选择合适的电子元件，并根据其特性进行合理的电路连接。例如，MOS管的选择要根据实际需求考虑其耐压、电流承载能力等参数。这就像挑选建筑材料，只有选择合适的材料，才能建造出高质量的房屋。

（三）软件设计要点

软件设计主要用于实现对电路的智能化控制和管理。通过编写合适的程序，可以实现对电路参数的自动调节、故障检测等功能。这如同给建筑安装智能控制系统，让建筑更加智能化、人性化。

在设计过程中，还需要关注一些关键参数，如增益、带宽、失真度等。这些参数直接影响着电路的性能，就像汽车的性能指标决定了它的行驶品质一样。

四、MOS管功率放大电路的分类与特殊问题

（一）分类

MOS管功率放大电路根据不同的分类标准可以分为多种类型。例如，按照电路结构可分为互补推挽结构等。不同类型的电路各有其特点和适用场景，就像不同款式的服装适合不同的场合一样。

（二）特殊问题

在实际应用中，MOS管功率放大电路可能会遇到一些特殊问题，如热稳定性问题、电磁干扰问题等。针对这些问题，需要采取相应的措施进行解决，比如添加散热装置、进行电磁屏蔽等。这就好比在恶劣的天气条件下，我们要采取防护措施来保护设备正常运行。

五、功率音频放大器相关内容

除了上述基本内容外，MOS管功率放大电路在功率音频放大器领域也有着广泛的应用。在音频放大中，它能够将音频信号进行高效的放大，使我们听到清晰、响亮的声音。就像音响系统中的“心脏”，为美妙的音乐提供了强大的动力。

MOS管功率放大电路图是一个复杂而精妙的系统，通过对各个模块的了解、设计要点的把握以及特殊问题的处理，我们可以更好地应用和发展这一技术，为电子设备的性能提升提供有力支持。
