mosfet属于什么器件

mosfet，全称为金属氧化物半导体场效应晶体管，是现代电子技术中一种极为重要的半导体器件。它广泛存在于我们生活的各个角落，从日常使用的电子设备到复杂的工业控制系统，都能看到它的身影。

mosFET的基本特性

MOSFET具有诸多独特的特性，使其在电子领域占据着重要地位。它是一种电压控制型器件，通过在栅极施加电压来控制源极和漏极之间的电流通断。这就好比是一个水龙头，栅极电压就像是控制水龙头开关的手柄，当施加一定的电压时，就如同打开水龙头，电流得以流通；当电压消失或改变时，就像关闭水龙头，电流被切断。

MOSFET的尺寸非常小，这一特点使得它在集成电路中具有极高的集成度。在现代的大规模及超大规模集成电路中，大量的MOSFET可以被集成在微小的芯片上，从而实现复杂而强大的功能。例如，我们常见的手机芯片，其中就包含了数十亿个MOSFET，它们协同工作，实现了手机的各种功能，如通信、拍照、运算等。

MOSFET的分类

按导电沟道类型分类

MOSFET可分为P沟道和N沟道两种类型。N沟道MOSFET中，电子是主要的载流子；而P沟道MOSFET中，空穴则是主要的载流子。可以将N沟道MOSFET类比为一条专门供“电子车辆”通行的道路，而P沟道MOSFET则是供“空穴车辆”通行的道路。

按栅极电压幅值分类

又可分为耗尽型和增强型。耗尽型MOSFET在栅极电压为零时，漏源极之间就存在导电沟道，如同一扇原本就开着的门，只要有合适的条件，电流就能通过。而增强型MOSFET则不同，对于N沟道增强型MOSFET，栅极电压需要大于零时才存在导电沟道；对于P沟道增强型MOSFET，栅极电压需小于零时才有导电沟道，这就好比是需要一把“钥匙”（特定的电压）才能打开的门，只有满足相应的电压条件，电流才能顺利通过。

MOSFET的工作原理

以N沟道MOSFET为例，当栅极电压（Vgs）高于阈值电压（Vth）时，会在源极和漏极之间形成一个N型导电沟道。简单来说，此时就像是在源极和漏极之间搭建了一座“电子桥梁”，电子可以自由地从源极流向漏极，整个器件由阻断状态变为导通状态。当栅极电压低于阈值电压时，这座“桥梁”就会消失，源极和漏极之间无法形成导电通道，器件处于截止状态。

对于P沟道MOSFET，其工作原理类似，但电压极性相反。当栅极电压低于阈值电压时，会在源极和漏极之间形成导电沟道，空穴可以在其中流动，实现源极和漏极之间的导通。

MOSFET的应用领域

数字逻辑电路

在数字逻辑电路中，MOSFET的开关特性为二进制计算提供了物理基础。它可以作为逻辑门的基本组成部分，通过不同的组合和连接方式，实现各种逻辑运算，如与门、或门、非门等。例如，在计算机的中央处理器（CPU）中，无数个MOSFET组成的逻辑电路高速地进行运算和数据处理，就像是一群训练有素的士兵，按照特定的指令进行协同作战，完成复杂的计算任务。

模拟电路

除了数字逻辑电路，MOSFET在模拟电路中也有广泛的应用。在放大电路中，MOSFET可以作为放大器的核心元件，将微弱的电信号进行放大。比如在音响设备中，MOSFET放大器可以将来自音源的微小电信号放大到足以驱动扬声器发声的程度，让我们能够欣赏到清晰、响亮的音乐。

功率转换

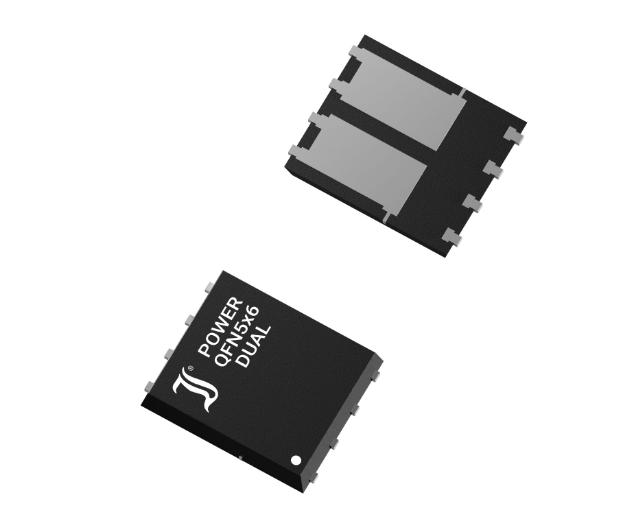

功率MOSFET主要用于一些高功率的电子设备中，如电脑电源、电动车控制器等。它能够承受较大的电流和电压，实现高效的功率转换和控制。例如在电动车中，功率MOSFET负责将电池中的电能转换为驱动电机的动力，同时还能对电机的转速和转矩进行精确控制，保证电动车的平稳运行。

MOSFET的制造工艺

MOSFET主要采用平面制造技术，通过光刻、氧化、掺杂等工艺步骤，在半导体晶圆表面逐层构建晶体管结构。这个过程就像是在一片平整的土地上，通过精细的雕刻和层层堆砌，建造出一座复杂的微观“大厦”。随着制造工艺的不断进步，MOSFET的尺寸不断缩小，从微米级向纳米级演进，性能不断提升，生产成本也逐渐降低。

MOSFET作为一种重要的半导体器件，以其独特的特性和广泛的应用，成为了现代电子技术的基石。它的不断发展和创新，推动着电子设备向更高性能、更小尺寸、更低功耗的方向迈进。
