p沟道mos管和n沟道mos管

在电子元件的浩瀚星空中，P沟道MOS管与N沟道mos管犹如两颗璀璨的星辰，各自散发着独特的光芒。它们虽同为mos（金属-氧化物-半导体）家族的一员，但在性能、应用场景及工作原理上却各有千秋。今天，我们就来一场深度探索，揭开这两种关键元件的神秘面纱。

基础结构与工作原理

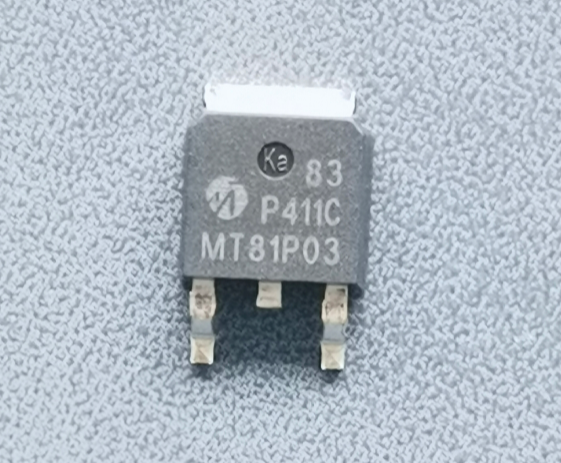

P沟道MOS管：电流的“高门槛”守护者

想象一下，P沟道MOS管就像是一座精心设计的闸门，控制着电子流的通行。其主要由P型衬底构成，空穴作为多数载流子在其中穿梭。栅极如同一位严格的守卫，通过调整电压来操控这个“电子通道”的开启与关闭。当栅极施加负向偏压时，P沟道MOS管内部的沟道逐渐变窄，直至完全阻断电流，实现截止状态，仿佛紧闭了通往电流世界的大门。

N沟道MOS管：低阻高效的“电子高速公路”

相比之下，N沟道MOS管则像是一条专为电子设计的高速公路，以其低导通电阻和高开关速度著称。它由N型衬底构成，电子作为主要载流子，在正向偏压的驱动下，轻松跨越源极与漏极之间的障碍，形成流畅的电流。这种设计使得N沟道MOS管在高频和高效率应用中如鱼得水。

增强型与耗尽型的区别

增强型MOS管：需要“钥匙”才能开启的门户

无论是P沟道还是N沟道，增强型MOS管都像是一扇需要特定“钥匙”（即阈值电压）才能开启的门。在没有外部电压作用时，它们处于截止状态，沟道不存在，如同紧闭的门户。只有当栅极电压达到或超过阈值电压时，导电沟道才应运而生，电流得以流通，这一过程如同用正确的钥匙打开了通往电流世界的大门。

耗尽型MOS管：常开之门，随需而变

而耗尽型MOS管则更像是一扇始终微开的门，即使没有外部电压（Vgs=0），也存在一定的导电沟道，允许少量电流通过。这种特性使得耗尽型MOS管在某些特定应用中具有独特优势，如需要持续但可调电流的场合。

应用场景与优势对比

P沟道MOS管：高侧开关的优选

凭借其独特的电压控制特性，P沟道MOS管在高侧开关和电源管理电路中大放异彩。它能够轻松应对高电压环境，实现对负载的精准控制，就像是一位经验丰富的指挥官，确保电流在正确的路径上流动。

N沟道MOS管：高频高效的代表

在追求速度与效率的时代，N沟道MOS管以其低导通电阻和快速的开关响应赢得了广泛青睐。在高频电路、功率转换及电机驱动等领域，它如同一匹矫健的骏马，驰骋在电子的世界里，为系统性能的提升贡献力量。

互补共生的CMOS技术

当P沟道MOS管与N沟道MOS管携手并进，便诞生了互补型MOS集成电路——CMOS。这种技术结合了两者的优势，既保留了N沟道MOS管的高频高效特性，又融入了P沟道MOS管的高侧开关能力，使得CMOS电路在性能与功耗之间达到了完美的平衡。在数字电路、模拟信号处理及混合信号系统中，CMOS技术如同一位多才多艺的艺术家，展现了其无与伦比的魅力。

P沟道MOS管与N沟道MOS管虽各有特色，但都是电子世界中不可或缺的重要元件。它们或如坚固的堡垒守护着电流的安全，或如畅通无阻的高速公路推动着电子的疾驰。在科技的浪潮中，这两种元件将继续携手前行，共同书写电子技术的辉煌篇章。
