mos管夹断工作原理怎么看

在现代电子设备中，MOS管（金属-氧化物-半导体场效应晶体管）扮演着至关重要的角色。理解其夹断工作原理对于深入掌握电子电路的设计与应用具有重要意义。那么，mos管夹断工作原理究竟该怎么看呢？

## 一、mos管的基本结构与工作原理回顾

### （一）基本结构

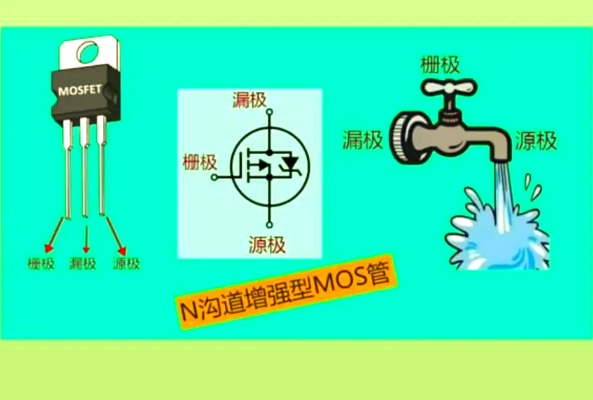

MOS管主要由栅极（G）、源极（S）和漏极（D）组成，其中栅极与沟道之间通过氧化层隔离。以NMOS为例，P型衬底上有两个N型区域，分别作为源极和漏极，在栅极电压的作用下，衬底表面会形成反型层，从而形成沟道。

### （二）工作原理

MOS管是一种电压控制器件，其源极和漏极之间的电流可以通过栅极上的电压来控制。当栅极电压小于阈值电压时，源极和漏极之间没有导电通道，MOS管处于截止状态；当栅极电压大于阈值电压时，在栅极下方的衬底表面会形成反型层，形成导电沟道，MOS管开始导通。

## 二、MOS管夹断现象的产生

### （一）预夹断阶段

当漏极电压逐渐升高时，靠近漏极处的沟道电势会受到影响。由于漏极电压的存在，使得栅极靠近漏极的相对电压减小，导致该处沟道变窄。当漏极电压增加到使栅极对电子的吸引力被漏极取代时，就会在沟道中出现一个夹断点，此时MOS管进入预夹断状态。

### （二）完全夹断阶段

随着漏极电压的继续升高，夹断点会向源极方向移动，沟道夹断区域逐渐扩大，最终导致沟道完全夹断。但需要注意的是，这里的夹断并非是完全阻断了电流的流动，而是形成了一种特殊的电场分布和载流子传输机制。

## 三、MOS管夹断后的电流特性

### （一）载流子惯性作用

在沟道夹断点之前，载流子已经获得了较高的速度。由于惯性作用，这些载流子在夹断区域之后仍能保持一定的动量，继续向前流动。这就使得即使在沟道被夹断的情况下，MOS管仍然能够维持一定的电流流动。

### （二）夹断点位置的影响

夹断点的位置对载流子的传输也有重要影响。夹断点越靠近源极，载流子能够保持的动量越大，从而在夹断之后仍能维持电流；反之，夹断点越靠近漏极，载流子在到达夹断点前损失的动量越多，电流相对较小。

### （三）沟道长度调制效应

随着漏极电压的增加，实际沟道长度会略有减少，这被称为沟道长度调制效应。这种效应有助于增加电流，因为缩短了载流子从源极到漏极的路径。同时，沟道长度的调制也会影响MOS管的输出特性曲线。

## 四、MOS管夹断原理在电路设计中的应用

### （一）优化工作点

了解MOS管的夹断原理可以帮助工程师优化mosfet的工作点。通过合理选择栅极电压和漏极电压，可以使MOS管在不同的工作状态下都能保持良好的性能，避免不必要的功耗。

### （二）提高电路可靠性

在电路设计中，考虑到MOS管的夹断特性，可以采取相应的保护措施，防止因过电压或过电流导致MOS管损坏。例如，在电源电路、电动机控制电路等高压或高电流电路中，MOS夹断可以作为一种钳位式保护电路，保护电路中的电子器件，同时保持电路的稳定性和安全性。

总之，MOS管夹断工作原理是电子工程领域中的一个重要概念。通过深入理解其基本原理、电流特性以及在电路设计中的应用，我们可以更好地掌握MOS管的使用技巧，为电子设备的设计和开发提供有力支持。
