mos管关断电压下降慢

在电子电路设计中，MOS管作为关键的控制元件，其关断速度往往影响着整个系统的性能。当遇到mos管关断电压下降缓慢的问题时，不仅会影响电路的响应速度，还可能引发一系列连锁反应，如增加功耗、降低系统效率等。本文将深入探讨mos管关断电压下降慢的原因，并提出相应的解决方案，帮助设计师优化电路设计，提升系统性能。

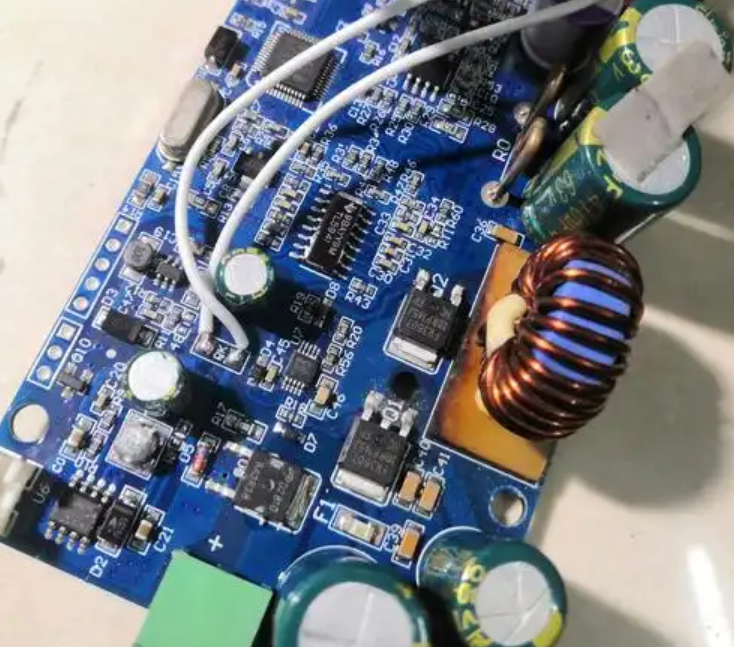

一、MOS管关断电压下降慢的原因分析

1. 栅极电容的影响

MOS管在关断过程中，其栅极电容（Cgs）需要释放存储的电荷。这个电容如同一个“蓄水池”，在没有外部干预的情况下，电荷的释放速度较慢，导致栅极电压下降缓慢，进而使得MOS管无法迅速关断。

2. 驱动电阻的限制

在MOS管的驱动电路中，驱动电阻（Rg）起着限制电流、保护MOS管的作用。然而，过大的驱动电阻会增加栅极电容的放电时间，使得MOS管关断速度变慢。这就好比是在“蓄水池”的排水口加了一个细长的管子，水流（电荷）排出的速度自然减慢。

3. 电路布局与布线

不合理的电路布局和布线也会引入额外的寄生电感和电容，这些寄生参数会进一步延长MOS管的关断时间。想象一下，如果“蓄水池”周围布满了错综复杂的管道和障碍物，水流（电荷）的排出路径就会变得曲折而漫长。

二、解决方案：加速MOS管关断的策略

1. 引入PNP三极管辅助关断

为了加快MOS管的关断速度，我们可以引入PNP三极管来增强驱动力。在MOS管开通阶段，驱动芯片依然负责直接驱动；而在关断阶段，三极管则发挥关键作用，协助进行放电过程。此时，三极管的be电流控制着ec电流，进而快速释放MOS管栅极电容中的电荷。这种方法不仅解决了MOS管关断速度慢的问题，还有效应对了IC驱动力不足的挑战。

2. 优化驱动电阻

适当减小驱动电阻的阻值可以加快栅极电容的放电速度，从而加速MOS管的关断。但需要注意的是，驱动电阻过小可能会导致MOS管在开通瞬间产生过大的电流冲击，因此需要在保证安全的前提下进行调整。

3. 改进电路布局与布线

合理的电路布局和布线可以减少寄生电感和电容的影响，从而缩短MOS管的关断时间。设计师应该尽量使MOS管的栅极走线短而粗，减少环路面积，以降低寄生电感；同时，避免使用过长的导线和过多的过孔，以减少寄生电容。

4. 使用专用驱动芯片

对于对关断速度要求较高的应用场合，可以考虑使用专用的MOS管驱动芯片。这些芯片通常具有更强的驱动能力和更快的响应速度，能够更有效地控制MOS管的开关状态。

三、实际应用中的注意事项

1. 热设计

在加速MOS管关断的过程中，需要注意散热问题。因为更快的开关速度意味着更高的开关损耗和发热量，如果散热不良，可能会导致MOS管过热甚至损坏。

2. 电磁兼容性

快速的开关操作可能会产生较大的电磁干扰（EMI），因此在设计时需要考虑电磁兼容性问题。可以通过添加滤波器、使用屏蔽线等方法来降低EMI的影响。

3. 成本控制

在追求高性能的同时，也需要考虑成本因素。引入额外的元件（如PNP三极管）和优化电路布局可能会增加一定的成本，因此需要在性能和成本之间找到平衡点。

MOS管关断电压下降慢的问题可以通过多种方法来解决。设计师可以根据具体的应用场景和需求选择合适的策略来优化电路设计，提升系统性能。
