mosvgs最大耐受电压

发布时间:2025-07-16编辑:国产MOS管厂家浏览:0

在电子元件的广阔世界里,MOS管以其独特的开关特性和广泛的应用领域,成为了众多电路设计中的“明星”元件。而谈及mos管的性能参数,Vgs最大耐受电压无疑是一个至关重要的指标。今天,我们就来深入探讨这一参数,揭开它背后的奥秘。

一、Vgs最大耐受电压:mos管的“安全防线”

Vgs最大耐受电压,简而言之,就是MOS管栅极与源极之间能够承受的最大电压值。这个参数如同一道坚固的防线,保护着MOS管在复杂多变的电路环境中免受电压冲击的损害。一旦超过这个电压值,MOS管就可能面临损坏的风险,甚至引发整个电路的故障。

想象一下,如果把MOS管比作一座桥梁,那么Vgs最大耐受电压就是这座桥梁能够承受的最大风力。只有在这个风力范围内,桥梁才能稳固地连接两岸;一旦风力过大,桥梁就可能遭受破坏。同样地,在电路中,只有确保Vgs电压不超过最大耐受值,MOS管才能稳定可靠地工作。

二、Vgs最大耐受电压的重要性

  1. 保障电路安全:在电路设计中,合理选择具有足够Vgs最大耐受电压的MOS管,可以有效防止因电压过高而导致的元件损坏,从而保障整个电路的安全运行。

  2. 提升系统稳定性:对于需要长时间运行的电子设备来说,MOS管的稳定性至关重要。Vgs最大耐受电压作为衡量MOS管性能的重要指标之一,其高低直接影响到系统的稳定性和可靠性。

  3. 优化电路设计:了解并掌握MOS管的Vgs最大耐受电压,有助于电路设计师在设计过程中更加精准地匹配元件参数,实现电路性能的优化和提升。

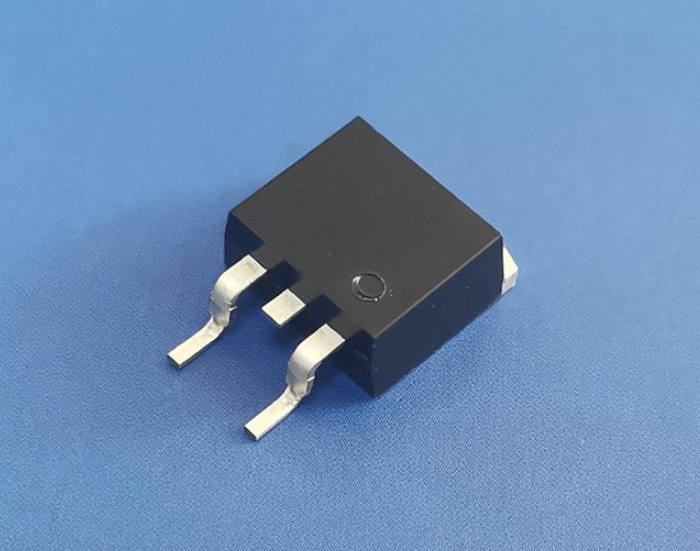

  4. mosvgs最大耐受电压

三、Vgs最大耐受电压的测试与评估

为了确保MOS管在实际使用中的安全性和可靠性,对其进行Vgs最大耐受电压的测试是必不可少的环节。测试过程中,通常会模拟极端工作条件,对MOS管施加逐渐升高的栅源电压,直到其发生击穿或性能明显下降为止。通过这一测试,可以准确评估出MOS管的Vgs最大耐受电压值,为后续的电路设计和选型提供有力依据。

四、实际应用中的注意事项

  1. 预留安全余量:在实际应用中,为了避免因电压波动或瞬态干扰而导致的MOS管损坏,通常会在Vgs最大耐受电压的基础上预留一定的安全余量。这就像我们在建造房屋时,会在设计承重能力时考虑额外的安全系数一样。

  2. 关注温度影响:温度是影响MOS管性能的重要因素之一。随着温度的升高,MOS管的Vgs最大耐受电压可能会有所下降。因此,在高温环境下使用MOS管时,需要特别注意其电压承受能力的变化。

  3. 参考数据手册:不同型号的MOS管具有不同的Vgs最大耐受电压值。在选择和使用MOS管时,务必参考其官方数据手册中的相关参数和说明,以确保选型正确并满足实际需求。

Vgs最大耐受电压作为MOS管的关键性能参数之一,其重要性不言而喻。通过深入了解这一参数的含义、重要性以及测试方法等方面的知识,我们可以更好地应用MOS管于各种电路设计中,为电子设备的稳定运行提供有力保障。
