MOS管驱动电压不够波形

发布时间:2025-07-17编辑:国产MOS管厂家浏览:0

在电子电路的微观世界里,MOS管宛如一位忠诚的卫士,承担着关键的开关职责。而驱动电压,则是指挥这位卫士行动的“指挥官”。当驱动电压不足时,mos管的工作表现便如同迷失方向的战士,其驱动波形也会呈现出各种异常姿态,进而影响整个电路系统的稳定性与效率。

一、驱动电压不足的波形表现

(一)输出电压异常下降

mos管驱动电压不足时,最直观的表现之一便是输出电压异常下降。这就好比一场接力赛中,前一棒的选手没有将接力棒顺利传递,导致后续的奔跑缺乏动力。在电路中,MOS管未能得到足够的驱动电压,就无法充分导通,使得电流通过时受到阻碍,从而引起输出电压的下降。例如在一些负载较大的电路中,如果驱动电压不足,MOS管可能无法正常承载电流,导致输出电压明显低于预期值,就像汽车发动机动力不足,无法爬上陡峭的山坡一样。

(二)导通电阻增大

驱动电压不足还会使MOS管的导通电阻增大。正常情况下,MOS管在合适的驱动电压下,导通电阻较小,电流可以顺畅地通过。然而,当驱动电压不够时,就如同一扇门没有完全打开,电流通过时会受到更大的阻力。以常见的86941MOS管为例,驱动电压不足会导致其导通电阻显著增大,这不仅会影响电路的效率,还可能导致MOS管发热加剧,进一步影响其性能和寿命。

二、驱动电压不足的原因分析

(一)负载短路

负载短路是导致MOS管驱动电压不足的一个常见原因。当负载发生短路时,相当于电路中出现了一条低阻抗的路径,大量的电流会瞬间涌向短路点。这就好比一条原本畅通的河流,突然遇到了一个决口,水流会迅速从决口处流失。在这种情况下,即使驱动电路提供了一定的电压,但由于大部分电流都流向了短路负载,MOS管实际获得的驱动电压就会不足,无法正常工作。

(二)IC驱动能力有限

集成电路(IC)作为驱动MOS管的核心元件,其驱动能力直接影响着MOS管的工作状态。如果IC的驱动能力有限,就如同一个力量薄弱的教练,无法有效地指挥运动员(MOS管)发挥出最佳水平。当连接到需要较大驱动电流的MOS管时,IC可能无法提供足够的电流来满足MOS管的需求,从而导致驱动电压不足。例如在一些复杂的电子设备中,多个MOS管同时工作时,如果IC的驱动能力不足以驱动所有的MOS管,就容易出现驱动电压不足的情况。

(三)驱动电路设计不合理

驱动电路的设计合理性至关重要。一个设计不合理的驱动电路,就像一个布局混乱的交通枢纽,容易导致交通堵塞。例如,驱动电阻的选择不当、驱动芯片的带载能力不足、供电电压不稳定以及PCB走线布局不合理等因素,都可能影响驱动电压的有效传递。如果驱动电阻过大,会限制驱动电流的大小,使得MOS管的栅极无法快速充放电,从而导致驱动电压不足;而如果PCB走线布局不合理,存在过长的走线或不合理的布线方式,会增加线路的阻抗,导致驱动信号在传输过程中出现衰减,同样会引起驱动电压不足的问题。

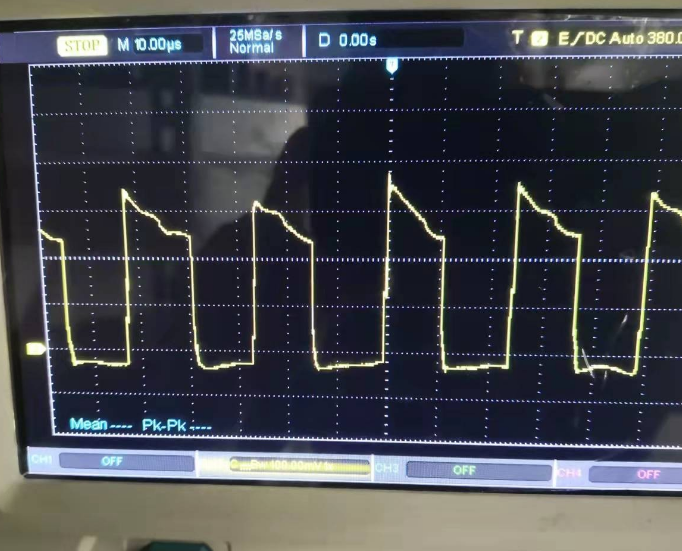

MOS管驱动电压不够波形

三、解决驱动电压不足的方法

(一)优化驱动电路设计

优化驱动电路设计是解决驱动电压不足问题的关键。首先,要合理选择驱动电阻。驱动电阻的大小直接影响着驱动电流的大小和MOS管的开关速度。根据MOS管的特性和应用需求,选择合适的电阻值,既能保证足够的驱动电流,又能避免过大的电流冲击。其次,要确保驱动芯片具有足够的带载能力。在选择驱动芯片时,要根据所驱动的MOS管的数量和功率要求,选择带载能力强的芯片,以确保能够为MOS管提供稳定的驱动电压和电流。

合理的PCB走线布局也不容忽视。在设计PCB时,应尽量缩短MOS管栅极的走线长度,减少线路的阻抗。同时,要避免走线过于靠近其他高功率线路或干扰源,以防止外部干扰影响驱动信号的传输。例如,可以将MOS管的栅极走线布置在PCB的内层,并采用地平面进行屏蔽,以提高驱动信号的稳定性。

(二)提高驱动电压

在某些情况下,提高驱动电压可以有效解决驱动电压不足的问题。对于一些阈值电压较高的MOS管,如86941MOS管,通常建议使用10V或更高的驱动电压,以确保MOS管能够充分导通,降低导通电阻。提高驱动电压可以通过增加驱动电源的电压或者采用升压电路来实现。但需要注意的是,提高驱动电压时要考虑到MOS管的耐压能力和电路中其他元件的承受能力,避免因电压过高而损坏器件。

(三)检查和排除负载短路

定期检查电路中的负载情况,及时排除负载短路故障,是预防驱动电压不足的重要措施。在实际工作中,可以通过使用万用表等工具对负载进行检测,查找是否存在短路点。一旦发现负载短路,应及时修复或更换损坏的元件,以恢复电路的正常运行。

MOS管驱动电压不足是一个在电子电路设计和调试中经常遇到的问题。通过对驱动电压不足时的波形表现、原因分析以及解决方法的深入了解,我们可以更好地应对这一问题,确保MOS管在电路中稳定、高效地工作。在实际工作中,我们需要综合考虑各种因素,从优化驱动电路设计、提高驱动电压以及检查负载情况等多个方面入手,全面排查和解决驱动电压不足的问题,从而保障整个电子系统的可靠性和性能。
