mos管pwm电机调速电路图

发布时间:2025-07-19编辑:国产MOS管厂家浏览:0

一、PWM调速的基本原理

PWM(脉宽调制)技术通过调节脉冲信号的占空比,控制输出信号的平均值。在电机调速中,占空比越高,电机接收的平均电压越大,转速越快;反之则越慢。这一过程类似于“水龙头开关”:快速开关阀门时,水流强度由开关时间的比例决定。

二、MOS管在调速中的核心作用

mos管作为电压控制型半导体器件,其栅极(G)接收PWM信号后,可快速导通或关闭源极(S)与漏极(D)之间的电流。N沟道mos管在栅极电压高于阈值时导通,如同“电子开关”控制电流通断;P沟道则相反,需栅极电压低于阈值才能开启。这种特性使其成为PWM调速的理想执行元件。

三、典型调速电路设计

1. 基础电路架构

  • 控制核心:MCU生成PWM信号,通过调整占空比改变MOS管的开关频率。

  • 驱动单元:MOS管(如SI2302)连接在电源与电机之间,其导通状态直接决定电机供电。

  • 保护电路:二极管(如快恢复二极管)用于防止反向电流,电容滤波减少电压波动。

2. 555定时器方案

555定时器可构成非稳态多谐振荡器,通过调整电阻(R1、R3)和电容(C1)的参数,改变电容器充放电时间,从而调节PWM信号的占空比。例如,增大R1会延长充电时间,导致高电平脉冲变宽,电机转速提升。

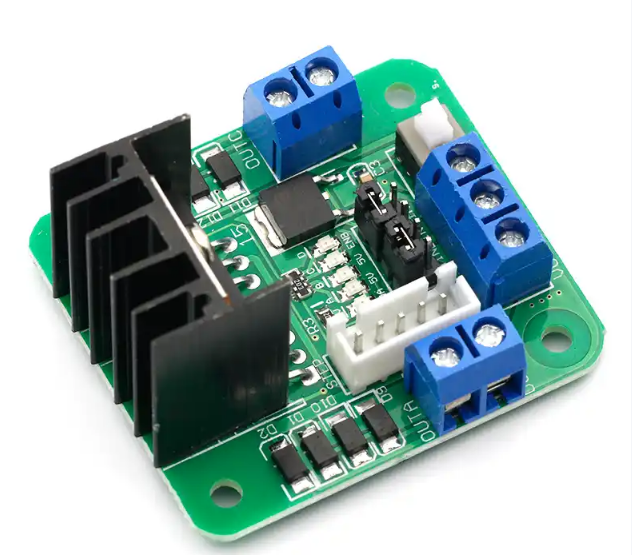

mos管pwm电机调速电路图

3. MCU直驱与驱动芯片

  • 直接驱动:MCU的PWM引脚连接MOS管栅极,适用于小功率场景,但受限于MCU的驱动能力。

  • 专用驱动芯片:如EG44273低侧驱动芯片,可增强PWM信号的带载能力,适合大功率电机或复杂负载。

四、关键参数与选型

  • MOS管选型:需根据电机电流选择耐压值(Vds)和导通电阻(Rds(on))。例如,NCE6008ASN型号适用于高频率切换场景。

  • PWM频率:通常设置在几十Hz到几十kHz,频率过低可能导致电机抖动,过高则增加开关损耗。

  • 占空比范围:0%-100%对应电机从静止到最高转速,实际调试中需结合负载特性优化。

五、应用场景与优势

  • 无刷电机调速:通过PWM信号精确控制MOS管,实现电机转速的连续调节,广泛应用于无人机、机器人等领域。

  • 节能与效率:PWM调速避免了传统调压方式的能量损耗,尤其在低负载时显著降低功耗。

  • 响应速度:MOS管的高速开关特性(纳秒级)使调速系统具备快速动态响应能力,适合实时控制需求。

六、实际调试要点

  • 死区时间设置:在H桥电路中,需避免上下管同时导通导致短路,可通过软件或驱动芯片加入死区时间。

  • 滤波设计:电机线圈的感性特性可能产生反向电动势,需在MOS管两端并联二极管或RC吸收电路。

  • 散热管理:MOS管在高频切换时会产生热量,需配备散热片或风扇,尤其适用于长时间高负载运行场景。

通过上述分析可知,MOS管PWM调速电路凭借其高效、精准的特点,成为现代电机控制的主流方案。设计时需综合考虑器件选型、频率匹配及保护机制,以实现稳定可靠的调速效果。
