基于mos管的电机驱动电路原理图

在现代电子设备中，电机驱动电路扮演着至关重要的角色。特别是基于MOS管的电机驱动电路，以其高效、可靠和灵活的特点，广泛应用于各种电机控制场景。本文将深入探讨基于mos管的电机驱动电路原理图，揭示其背后的设计思路和技术细节。

一、mos管的基本特性与应用

MOS管，即金属-氧化物-半导体场效应晶体管，是一种重要的半导体器件。它具有输入阻抗高、噪声低、功耗小等优点，因此在电机驱动电路中得到了广泛应用。MOS管的主要作用是作为电子开关，控制电机的通电与断电，从而实现电机的启动、停止和转速调节。

在电机驱动电路中，MOS管通常工作在开关状态，即要么完全导通（低阻态），要么完全截止（高阻态）。这种工作方式可以最大限度地减少能量损耗，提高电路的效率。

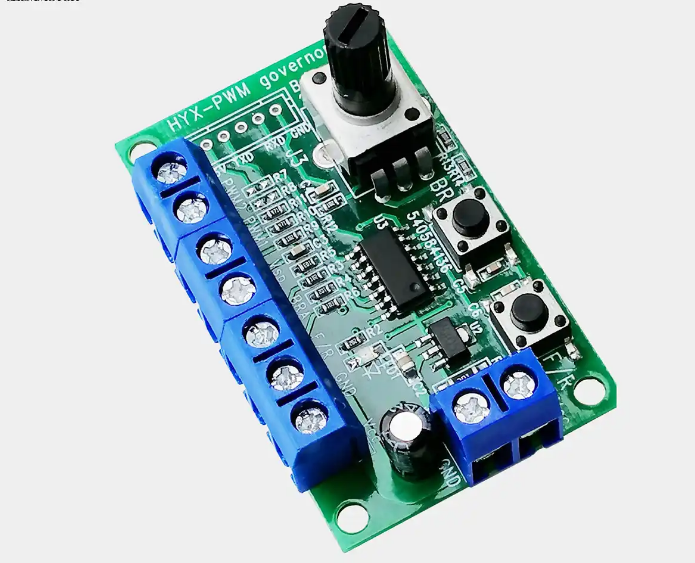

二、电机驱动电路的基本构成

一个典型的基于MOS管的电机驱动电路主要由以下几个部分组成：

1. 控制信号输入：通常来自微控制器或其他数字电路，用于控制MOS管的开关状态。

2. 驱动电路：负责将控制信号转换为能够驱动MOS管的信号，包括电平转换、信号放大等功能。

3. MOS管阵列：作为功率开关，直接控制电机的通电与断电。

4. 保护电路：包括过流保护、过压保护等，确保电路在异常情况下不受损坏。

5. 电源部分：为整个驱动电路提供稳定的电源供应。

这些部分共同协作，实现了对电机的精确控制。其中，驱动电路和MOS管阵列是核心部分，它们的设计和选型直接影响到整个驱动电路的性能。

三、驱动电路的设计与工作原理

1. 驱动电路的设计思想

驱动电路的设计目标是将控制信号有效地传递给MOS管，并确保MOS管能够快速、准确地响应控制信号。为了实现这一目标，驱动电路通常采用图腾柱结构进行信号放大。图腾柱结构由两个互补的晶体管组成，可以有效地提高驱动信号的电流能力，确保MOS管的栅极能够获得足够的电荷进行快速充放电。

2. 自举升压结构的应用

在某些应用中，为了进一步提高驱动信号的电压水平，驱动电路会采用自举升压结构。这种结构通过利用电容的充放电特性，将驱动信号的电压水平提升到高于电源电压的水平，从而确保MOS管能够完全导通。例如，在升压型DC-DC转换器中，自举升压结构可以确保开关管在高负载下仍能正常工作。

3. 驱动电阻的选择

驱动电阻是驱动电路中的一个重要元件，它决定了MOS管栅极的充放电速度。驱动电阻的阻值选择需要综合考虑MOS管的输入电容、驱动信号的上升时间和下降时间等因素。一般来说，驱动电阻的阻值越小，MOS管的开关速度越快，但过大的驱动电流可能会增加电路的功耗和发热。因此，驱动电阻的阻值通常需要在几十欧姆到几百欧姆之间进行选择。

4. 下拉电阻的作用

为了防止MOS管栅极在悬浮状态下受到干扰信号的影响，驱动电路通常会在栅源极之间接入一个下拉电阻。下拉电阻的阻值一般较大，通常在10kΩ到几十kΩ之间。它的作用是为MOS管栅极积累的电荷提供泄放回路，确保MOS管在关断状态下能够稳定地保持截止状态。

四、MOS管的开关过程与损耗分析

1. MOS管的开通过程

当驱动信号为高电平时，MOS管的栅极电压上升，栅极电容开始充电。随着栅极电压的上升，MOS管逐渐进入导通状态。当栅极电压达到阈值电压时，MOS管完全导通，电机开始通电运行。在这个过程中，MOS管的导通电阻逐渐减小，直到达到稳定值。

2. MOS管的关断过程

当驱动信号为低电平时，MOS管的栅极电压下降，栅极电容开始放电。随着栅极电压的下降，MOS管逐渐进入截止状态。当栅极电压低于阈值电压时，MOS管完全截止，电机停止通电。在这个过程中，MOS管的导通电阻逐渐增大，直到达到无穷大。

3. 开关损耗的分析

在MOS管的开关过程中，由于栅极电容的充放电以及米勒效应的影响，会产生一定的开关损耗。开关损耗主要包括开通损耗和关断损耗两部分。开通损耗主要发生在MOS管从截止状态转向导通状态的过程中，而关断损耗则发生在MOS管从导通状态转向截止状态的过程中。为了降低开关损耗，可以通过优化驱动电路的设计、选择合适的驱动电阻和下拉电阻等措施来减少栅极电容的充放电时间。

五、驱动电路的保护机制

为了确保驱动电路在异常情况下不受损坏，通常会设置多种保护机制。常见的保护机制包括过流保护、过压保护和过热保护等。

1. 过流保护

过流保护是指在电机或驱动电路出现过大电流时，及时切断电源或限制电流的大小，以防止电路损坏。过流保护可以通过电流传感器检测电机电流的大小，当电流超过设定值时，触发保护电路动作。

2. 过压保护

过压保护是指在电源电压过高时，及时切断电源或降低电压的大小，以防止电路损坏。过压保护可以通过电压传感器检测电源电压的大小，当电压超过设定值时，触发保护电路动作。

3. 过热保护

过热保护是指在驱动电路温度过高时，及时切断电源或降低功率的大小，以防止电路因过热而损坏。过热保护可以通过温度传感器检测驱动电路的温度，当温度超过设定值时，触发保护电路动作。

六、实际应用中的注意事项

在实际应用中，基于MOS管的电机驱动电路还需要考虑以下因素：

1. PCB布局：合理的PCB布局可以减少寄生电感和寄生电容的影响，提高电路的稳定性和可靠性。特别是功率走线和地线的布局，需要尽量短粗以降低阻抗。

2. 散热设计：由于MOS管在开关过程中会消耗一定的功率并产生热量，因此需要合理设计散热系统以确保电路的正常工作温度。

3. 电磁兼容性：电机驱动电路在工作时会产生一定的电磁干扰，因此需要采取相应的电磁兼容措施以减少对其他电路的影响。

基于MOS管的电机驱动电路以其高效、可靠和灵活的特点在现代电子设备中得到了广泛应用。通过深入了解其工作原理和设计要点，我们可以更好地优化电路性能并满足实际应用需求。
