mos驱动直流电机电路图

在现代电子设备中，直流电机的应用广泛，从小型玩具到工业机械，都能看到它的身影。而要让直流电机高效、稳定地运行，mos驱动电路起着至关重要的作用。本文将深入探讨MOS驱动直流电机电路图的相关知识，带您了解其工作原理和设计要点。

一、MOS管在电机驱动中的角色

mos管，即金属-氧化物-半导体场效应晶体管，是一种电压控制器件。在直流电机驱动电路中，它主要充当开关的角色。想象一下，MOS管就像是电路中的一扇门，通过改变栅极电压，可以控制这扇“门”的开和关，从而决定电流是否能够通过，进而控制电机的供电状态。

例如，当栅极施加合适的电压时，MOS管导通，电流可以顺利通过，电机开始运转；当栅极电压去除或改变时，MOS管关闭，电机停止供电。这种开关特性使得MOS管非常适合用于电机驱动电路中，能够实现对电机的精确控制。

二、基本电路组成

一个典型的MOS驱动直流电机电路主要由以下几个部分组成：

1. 电源：为电机和MOS管提供工作所需的电压，就像人体的心脏为身体各个器官提供动力一样，电源是整个电路的能量来源。

2. MOS管：作为电机的开关，根据控制信号来决定是否让电流通过电机。它好比是一个忠诚的卫士，严格按照指令守护着电流的通道。

3. 电机：当然是电路的核心负载，将电能转化为机械能，实现各种运动功能。可以把电机看作是一辆汽车的发动机，为设备的运行提供动力。

4. 驱动电路：负责生成控制MOS管开关的信号，就像是人的大脑，发出精确的指令来控制整个电路的运行。

5. 保护电路：包括过流、过压和过热保护等，用于保障电路和电机的安全。这相当于电路的安全防护系统，能够在出现异常情况时及时采取措施，防止设备损坏。

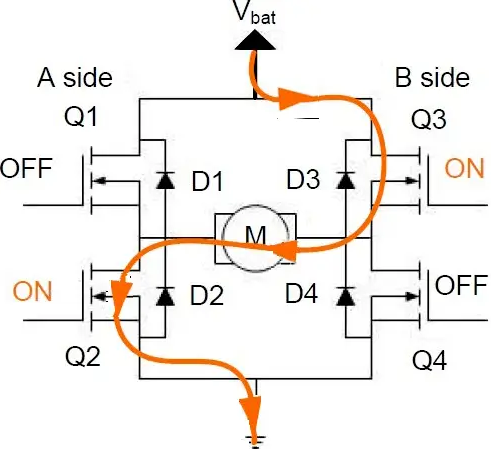

三、H桥驱动电路——直流电机控制的经典之作

在电机驱动领域，H桥驱动电路是一种非常经典且广泛应用的电路结构。它的电路外形酷似字母“H”，故而得名。H桥驱动电路能够实现直流电机的正反转控制以及调速功能，为电机的灵活控制提供了有力支持。

具体来说，H桥驱动电路由四个MOS管组成，通过控制不同MOS管的导通和关断，可以改变电机两端的电压方向，从而实现电机的正反转。同时，通过调节MOS管的占空比（即开关时间的比例），可以控制加在电机上的平均电压，进而实现电机的调速。这就好比是汽车的变速器，通过调整齿轮的搭配，可以改变汽车的速度和行驶方向。

四、MOS管的选择要点

在选择用于驱动直流电机的MOS管时，需要考虑多个因素，以确保电路的性能和可靠性：

1. 电压等级：MOS管的击穿电压应高于电源电压，就像建筑物的抗震等级要高于可能遭受的地震强度一样，这样才能保证在正常工作条件下，MOS管不会被电压击穿。

2. 电流容量：MOS管的连续电流和峰值电流应满足电机的要求。如果电流容量不足，就像一条狭窄的道路无法承受过多的车辆通行一样，会导致MOS管过热甚至损坏。

3. 导通电阻：越低越好，因为导通电阻会产生功率损耗，就像水流经过狭窄的管道时会受到较大的阻力一样，低导通电阻可以减少能量损失，提高电路的效率。

4. 开关速度：对于需要快速响应的应用，选择开关速度快的MOS管至关重要。这就好比是赛车比赛中的换挡速度，快速的开关速度可以使电机的响应更加灵敏，实现更精确的控制。

五、实际应用中的挑战与应对策略

在实际的MOS驱动直流电机电路设计和应用中，还会遇到一些挑战，例如电磁干扰、散热问题等。

电磁干扰可能会影响电路的正常运行，就像噪音会干扰人们的正常交谈一样。为了减少电磁干扰，可以采取屏蔽措施，如使用屏蔽线、将电路安装在金属外壳内等，同时合理布局电路，避免高频信号和低频信号之间的相互干扰。

散热问题也不容忽视，当MOS管工作时，会有一定的功率损耗，转化为热量。如果散热不良，就像人在高温环境下长时间工作会感到不适一样，MOS管可能会因过热而损坏。因此，需要为MOS管选择合适的散热方式，如安装散热片、使用风扇强制散热等，确保其在正常工作温度范围内运行。

MOS驱动直流电机电路图是一个涉及多个方面的复杂系统。通过深入了解MOS管的特性、合理设计电路结构、正确选择元器件以及采取有效的应对策略，可以实现对直流电机的高效、稳定控制，为各种电子设备的运行提供可靠的动力支持。
