mos管p管开启条件

在现代电子工程领域，mos场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, mosfet）扮演着至关重要的角色，其中P型沟道MOSFET（简称P管）以其独特的工作原理和性能优势，广泛应用于各类集成电路与功率控制系统中。本文将深入探讨MOS管中P管的开启条件，帮助工程师们更好地理解并利用这一核心元件，从而提升电路设计的效能与稳定性。

### 什么是mos管P管？

MOS管是一种通过电场效应来控制半导体材料导电性的器件，分为N沟道和P沟道两种类型。P管即指采用P型半导体作为主要载流子通道的MOSFET。相较于传统的双极型晶体管（BJT），MOS管具有输入阻抗高、功耗低、易于大规模集成等优点，是构成CMOS逻辑电路的基础单元之一。

### P管的基本结构与原理

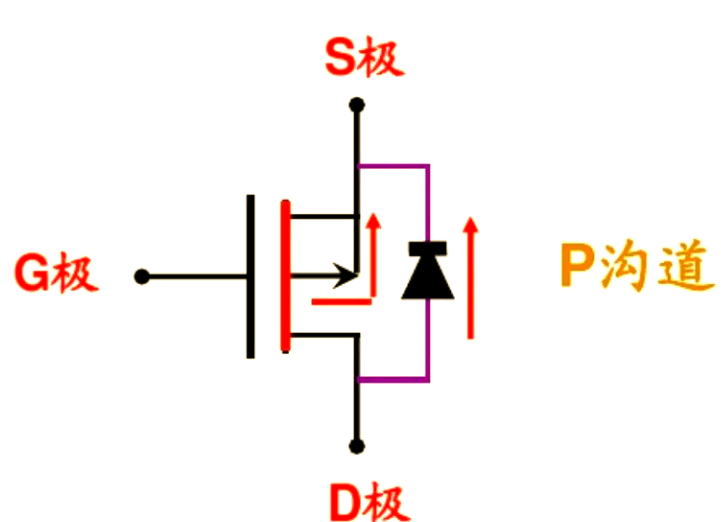

一个典型的P沟道增强型MOSFET由源极(S)、漏极(D)、栅极(G)以及衬底组成。其特殊之处在于，当给栅极施加适当的负电压时，会在栅氧化层下方感应出正电荷，这些正电荷吸引周围的空穴形成导电沟道，允许电流从源流向漏。这个过程称为“开启”。

### P管的开启条件详解

1. **栅源电压VGS低于阈值电压Vth**：对于P沟道MOSFET而言，只有当栅极相对于源极的电位足够低（通常为负压），使得VGS < Vth时，才能有效开启器件。这里的Vth是一个负值，表示需要一定的反向偏置才能激活导电通道。

2. **体效应的影响**：值得注意的是，由于存在体效应（Body Effect），实际工作中P管的有效阈值电压会受到漏源电压VDS的影响。随着VDS增加，为了维持相同的电流水平，所需的VGS会变得更负一些，这意味着开启难度略有增加。

3. **温度因素**：环境温度的变化也会影响P管的性能。一般来说，随着温度升高，载流子的迁移率下降，导致导通电阻增大，同时阈值电压也会有所变动，因此在设计时应考虑温度补偿措施。

### 如何正确设置P管的工作状态？

- **选择合适的偏置点**：根据应用场景的需求，合理设定栅源间的直流工作点，确保器件处于期望的工作区域（截止区、线性区或饱和区）。

- **注意信号耦合方式**：在交流小信号分析中，需关注输入信号如何高效地加到栅极上，避免因耦合不当造成的失真或损耗。

- **布局布线的考量**：PCB设计时应尽量减少寄生电容和电感的影响，特别是高频应用场合下，良好的布局可以显著改善系统的响应速度和稳定性。

### 案例分享：典型应用中的P管配置实例

以一款便携式设备的电源管理芯片为例，设计师采用了多个P沟道MOSFET来实现高效的降压转换功能。通过对每个P管精确控制其栅极驱动电压，实现了对输出电压细腻调节的同时，保证了较低的静态功耗和较高的转换效率。此案例展示了准确把握P管开启条件对于实现高性能电源解决方案的重要性。

### SEO关键词植入策略

本文围绕“MOS管P管”、“开启条件”、“阈值电压”、“体效应”、“温度影响”等关键词进行撰写，旨在帮助读者快速定位所需信息，同时也有利于搜索引擎抓取相关内容，提高文章的网络可见度。

综上所述，深刻理解并准确应用MOS管P管的开启条件，对于提升电子产品的性能、降低能耗具有重要意义。无论是模拟电路设计还是数字系统构建，合理选用和管理P沟道MOSFET都是不可或缺的一环。希望本文能够为您提供有价值的参考和指导。

如需进一步了解更多关于MOS管及其他电子元器件的知识，请继续关注我们的网站！

[注]：以上内容仅供参考，具体应用请依据实际情况调整参数设置。
