mos驱动栅极源极反并联二极管

在电力电子高效变换的世界里，mosfet因其开关速度快、驱动功率低等优势，成为开关电源、电机驱动、逆变器等设计的核心。然而，高可靠性设计面临一个关键挑战：**mosFET栅极易受电压尖峰威胁而损坏**。此时，一种巧妙而有效的保护方案脱颖而出——在MOSFET驱动电路中，于**栅极（G）与源极（S）之间反并联一个特定二极管**。本文深入解析其工作原理、重要价值及设计实践要点。

### 一、 核心原理：为瞬态电压尖峰提供泄放通道

MOSFET在高速开关过程中，特别是关断瞬间，其内部构造（米勒电容Cgd效应）及其栅极回路中的寄生电感会发生联合作业：

1. **瞬态电压尖峰产生：** MOSFET关断时，米勒电容Cgd将漏极（D）的高dv/dt变化耦合至栅极（G）。同时，驱动回路中杂散电感会在栅极电流快速变化（di/dt）时产生反向感应电动势（-L * di/dt）。二者叠加，极易在G-S间产生远超器件额定值（如±20V）的**破坏性过压尖峰**。

2. **反并联二极管的作用机制：** 当在G-S间反并联接入一个二极管（**阴极接G，阳极接S**），此二极管在栅极承受过高正压（G>S）时处于反向截止状态，不影响电路正常工作。然而，当危险的**负向电压尖峰**出现时（即G * 为栅极回路的瞬态电流（特别是由杂散电感储存的能量释放产生的电流）提供一条低阻抗的泄放通道。

* 将G-S间可能出现的**负向电压峰值钳位**在大约 -0.3V 到 -0.7V（典型硅二极管Vf）或更低（肖特基二极管，常用于此场景）。

* 同时，它在栅极驱动正脉冲结束后，也能协助泄放栅极积累的电荷。

### 二、 核心价值：提升系统可靠性，降低成本

在MOS驱动中引入G-S反并联二极管，带来多重显著优势：

1. **核心防护：防止栅极绝缘层击穿：** MOSFET的栅极SiO2绝缘层极其脆弱。过高的正向或负向G-S电压（超出Vgs绝对值最大值）可直接导致其**永久性击穿失效**。反并联二极管是防御负压尖峰的首道防线。

2. **抑制寄生导通风险：** 剧烈的负向dV/dt（如开关节点快速下降时）通过Cgd耦合，可能导致栅极出现短暂正压，意外导通MOSFET（米勒导通），造成上下桥臂直通短路。限制负压尖峰有助于**降低寄生导通可能性**。

3. **提升开关鲁棒性与效率：** 清除异常电压尖峰和加速栅极电荷泄放，使MOSFET开关过程更为**干净利落，减少震荡**，有助于降低开关损耗。

4. **延长器件寿命，降低系统成本：** 通过有效保护MOSFET栅极，大幅**减少因电压应力导致的器件损坏**，提高系统长期运行的可靠性（MTBF），减少维护成本和停机损失。

### 三、 关键应用场景

该技术广泛应用于对可靠性和效率要求高的场合：

* **高频开关电源（SMPS）：** 服务器电源、通信电源、工业DC-DC模块等。

* **电机驱动器：** 伺服驱动器、变频器、电动汽车电机控制器（主驱、OBC）、工业自动化。

* **光伏逆变器与储能变流器（PCS）：** 高压大功率开关应用，开关节点dV/dt极高。

* **具有长驱动走线或高di/dt的场景：** 走线寄生电感大，更易产生耦合干扰电压尖峰。

* **使用SiC MOSFET/GaN HEMT等宽禁带器件：** 其开关速度极快（dV/dt， di/dt更高），栅极更敏感（如SiC MOSFET Vgs_max常为-10V ~ -15V），保护需求更为迫切。

### 四、 设计与选型要点

1. **二极管类型选择：**

* **高速开关二极管：** 常用选择，需要足够快的反向恢复时间(trr)。

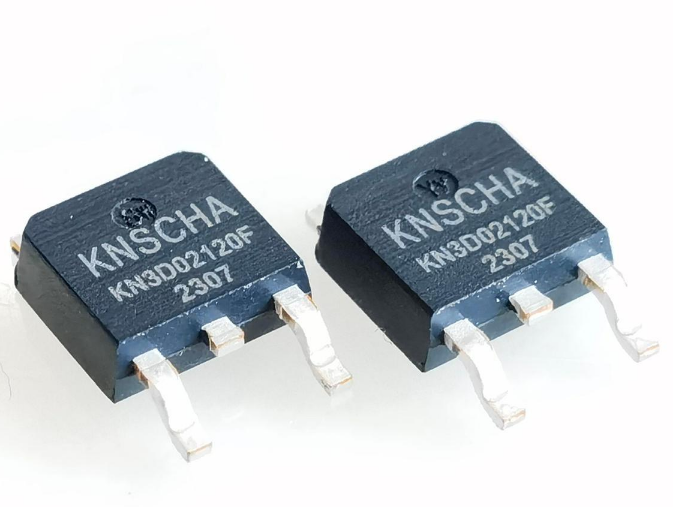

* **肖特基势垒二极管（SBD）：** **更优选择**。因其导通压降Vf更低（~0.3V），显著增强负压钳位效果；同时**基本无反向恢复电荷（Qrr）**，避免了反向恢复过程可能带来的额外功耗和干扰。

2. **关键参数：**

* **反向耐压（VRRM/VRSM）：** 必须**远高于**驱动电路施加的正常正栅压（如驱动电压15V，选30V或更高反向耐压）。确保在正驱动电压下二极管安全截止。

* **正向电流（If/Avg/RMS）：** 需足以承担泄放路径中的瞬态电流，通常较小（几百mA足够），但需计算回路中可能的峰值电流。

* **开关速度：** 反应要快，能快速响应瞬态事件。肖特基二极管在此方面具有天然优势。

* **反向恢复特性（如用普通二极管）：** trr要尽量小，Qrr要尽量低。

3. **位置与布线：** 二极管应**紧贴MOSFET的G极和S极引脚**放置，尽量缩短引线长度（使用表贴元件），与栅极电阻（Rg）靠近，形成紧凑回路，**最大限度减小关键路径的寄生电感**。这是确保其有效性的关键。

### 五、 常见误区与规避

* **与体二极管的混淆：**

`MOSFET内部寄生体二极管`（**源极连接阴极，漏极连接阳极**）位于D-S间，功能续流。`G-S反并联保护二极管`则是外部添加，专门用于保护G-S端。

* **误认为解决所有问题：** 虽然有效限制G-S负压，但**并非万能**。仍需结合：

* 合理选择驱动电阻Rg（抑制振荡和di/dt）。

* 优化PCB布局（减小寄生参数）。

* 在D-S或C-E间使用RC吸收电路（抑制电压过冲）。

* 选择具备足够栅极负压耐受能力的驱动IC。

* **忽略寄生电感：** 二极管离MOSFET引脚过远或引线过长，其保护效果将大打折扣甚至失效。
