mos管串联并联如何画简单

在电子电路设计领域，MOS管作为核心功率器件，其串联与并联配置是实现高效能、高可靠性的关键。然而许多工程师在绘制原理图时常常陷入困境——要么因布局不当导致器件损坏，要么因忽略关键参数引发系统故障。本文将结合工程实践与理论分析，为您拆解mos管串并联设计的底层逻辑与绘图技巧。

一、串联结构：电流路径决定电极连接法则

根据[webpage 2]所述，mos管串联的核心原则在于“电流导向性”。以NMOS为例，若电流需从X向Z流动，则前级器件的漏极（Drain）必须与后级器件的源极（Source）直接相连，形成物理上的“接力传递”。这种设计如同搭建多米诺骨牌阵，每个器件的输出端都是下一个器件的输入端。特别需要注意的是，当多个NMOS首尾相接时，中间节点会出现共用区域合并现象，此时应避免盲目简化符号标注，否则可能造成版图设计阶段的短路风险。

在实际绘图中，建议采用分层标注法：用不同颜色区分各管体的源漏区，并在连接处添加箭头指示电流方向。这种视觉化处理能有效降低调试阶段的误判概率，尤其适用于高压大电流场景下的多级级联电路。

二、并联架构：均流技术破解电流分配难题

相较于串联的线性思维，并联设计更考验工程师对动态平衡的掌控能力。[webpage 4]提到的采样电阻监测方案提供了精准解决方案——通过在每个MOS管支路串联小阻值电阻（如RlO/Rll/R12），配合比较器实时采集压差信号，可实现毫安级的电流均衡控制。这类似于高速公路的匝道分流系统，即使主干道车流量突变，也能通过辅路调节保持各车道通行效率。

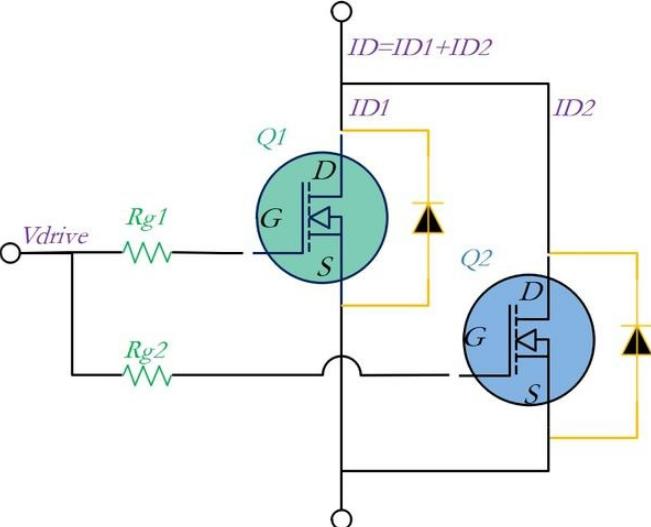

但硬件均流只是基础，还需关注器件本体特性差异。[webpage 5]指出，饱和压降VDs的温度漂移特性天然具备自平衡优势：当某只管子因温升导致内阻增大时，其承载电流会自动减少，如同智能温控阀门般自动调节负载分布。不过这种被动机制存在响应滞后问题，因此仍需配合主动驱动策略，例如设置独立的栅极驱动电阻（R1-4）来抑制寄生振荡[webpage 6]。这些电阻如同交响乐团指挥棒，协调着各个乐器的声音节奏，确保开关动作同步性。

三、常见误区警示：那些年踩过的坑

许多新手容易忽视体二极管的正确连接方式。该元件并非可有可无的装饰品，而是防止反向电压击穿的安全阀。若在原理图中遗漏这一细节，轻则导致信号失真，重则引发雪崩击穿效应。同样致命的还有寄生电容的影响——高频切换场合下，未被妥善处理的结电容会形成谐振回路，使电路沦为电磁干扰发射源。

布线工艺也是隐蔽战场。[webpage 6]强调，并联总线阻抗需控制在单管内阻的10%以内，才能保证电流偏差低于10%。这好比城市供水管网设计，主管道截面积必须足够大，否则分支水龙头间的水压差将导致出水不均。对于精密仪器类应用，甚至需要在PCB布局阶段引入场仿真优化，确保电磁兼容性达标。

四、工具赋能：从草稿纸到EDA平台的跃迁

现代电子设计已进入数字化时代，Altium Designer等专业EDA工具提供了标准化符号库与约束管理系统。使用预设封装模板不仅能规范绘图格式，还能自动检查电气连接合法性。例如在绘制并联结构时，软件可自动生成均流电阻网络框架，设计师只需填入参数即可完成复杂计算。这种参数化设计模式极大提升了工作效率，同时降低了人为失误概率。

值得借鉴的是历年真题中的优秀案例。这些经过实战检验的原理图往往采用模块化设计理念，将驱动电路、保护电路与功率级分离布局，既保证功能独立性又便于调试维护。新手可通过拆解典型拓扑结构，积累应对不同工况的设计经验。

五、实战箴言：安全边际的艺术

真正的高手懂得在理想模型与现实工况间寻找平衡点。当处理大功率并联系统时，除理论计算外，还应预留足够的降额余量。例如选择额定电流为实际需求1.5倍的器件，就像给桥梁设计增加安全荷载系数。对于开关频率敏感的应用，则要重点关注栅极电荷积累效应，必要时增加预驱级电路改善动态响应。

最终检验设计成败的标准永远是实践验证。建议在原型机阶段部署温度探头与电流钳表，实时监测各关键点的工作状态。这种数据驱动的设计迭代方法，能有效规避纸上谈兵的风险，让理论计算真正落地为可靠产品。

掌握MOS管串并联绘图技术绝非一日之功，它需要设计师兼具电路分析能力、工艺认知深度与工具运用智慧。唯有将理论知识转化为具体的工程实践，才能在复杂的电力电子系统中游刃有余。
