mos管控制电机正反转实物连接

在电子设备控制领域，直流电机的正反转控制是一个常见且关键的技术需求。无论是自动化生产线上的传送带，还是智能家居中的电动窗帘，其核心运动控制往往依赖于一种高效可靠的电路设计方案——MOS管驱动电路。这种设计通过巧妙的元器件组合，实现了对电机旋转方向的精确指挥。

mos管与H桥电路：电机转向的指挥中心

mos管，即金属氧化物半导体场效应管，在电路中充当高效电子开关的角色。当其栅极接收到合适的电压信号时，能在毫秒级时间内接通或切断远大于自身体积的电流通道，非常适合控制电机这类大功率负载。

实现电机正反转的核心在于电流方向的切换。这通常借助H桥电路实现，因其拓扑结构类似英文字母“H”而得名。一个基本的H桥由四个MOS管构成，分别位于"H"的四个桥臂上。电机则作为负载，连接在"H"的中间横梁位置。通过精确控制特定MOS管组合的导通与关断，就能改变流过电机的电流方向，从而驱动电机正向或反向旋转。

例如，在P-NMOS管构成的H桥中，P沟道MOS管在栅极为低电平时导通，高电平时关闭；N沟道MOS管则正好相反，高电平导通，低电平关闭。场效应管作为电压控制型元件，其栅极通过的电流几乎为零，这使得驱动电路的设计更为节能。

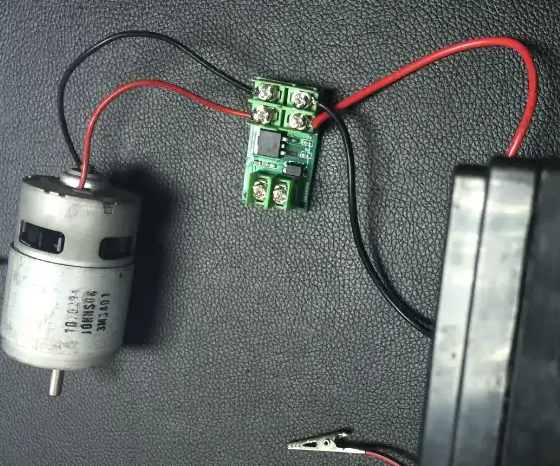

实物连接详解：从原理到实践

要将MOS管控制电机正反转的理论付诸实践，合理的实物连接至关重要。我们以最常见的由2个P沟道和2个N沟道MOS管组成的H桥为例。

电源连接是基础。电机的工作电压需要稳定地接入电路。通常，将电源正极连接到两个P沟道MOS管（Q1和Q2）的源极，而电源负极则与两个N沟道MOS管（Q3和Q4）的源极相连。电机本身的两根引线，分别连接到由Q1和Q3组成的左桥臂中点，以及由Q2和Q4组成的右桥臂中点。

控制信号的引入是指挥操作的关键。每个MOS管的栅极都需要连接至控制器的输出引脚（如单片机GPIO）。控制逻辑必须严谨：欲使电机正转，需使Q1和Q4导通，同时确保Q2和Q3完全关断。此时，电流路径为：电源正极 → Q1 → 电机 → Q4 → 电源负极。反之，若要电机反转，则需导通Q2和Q3，并关断Q1和Q4，电流路径随之反向。

在实际操作中，栅极驱动电阻和续流二极管等保护元件不容忽视。栅极串联的小阻值电阻有助于抑制信号振铃，保护控制器引脚。而在电机这类感性负载两端并联的续流二极管，则为断电时产生的反向感应电动势提供了泄放通路，防止高压尖峰击穿昂贵的MOS管，就像为突然关闭的水龙头安装一个缓冲水池，避免水锤效应破坏管道。

另一种实用方案：继电器与MOS管的组合

对于初学者或某些特定应用场景，一种结合了继电器和MOS管的混合驱动方案可能更易于实现。该方案采用双继电器配合一个NMOS管的方式。

其中，继电器选用SPDT（单刀双掷）类型，充当电流方向的切换开关。MOS管则主要承担调速功能，通过接收PWM（脉冲宽度调制）信号来精确控制电机的平均电压，从而实现转速调节。

其工作流程清晰明了：当需要电机正转时，控制信号使继电器K1动作（其接点A2与A1接通），同时K2保持不动（接点B2与B3接通）。此时，若在PWM1端输入约10V的直流电压促使MOS管导通，电流回路为：A1 → A2 → 电机 → B2 → B3 → MOS管的D-S极 → GND。反转控制逻辑与此相反。这种方案的优点在于将方向控制与速度控制分离，简化了逻辑设计。

关键参数选择与布线技巧

成功搭建电路的另一半功夫在于元器件的选型与PCB布局。MOS管的耐压值应高于电源电压并留有充足余量，其连续导通电流额定值则需至少达到电机堵转电流的等级。驱动电压亦不可马虎，务必确保Vgs电压大于MOS管的门槛电压（例如常见的4.5V平台电压），才能使其完全导通，呈现较低的导通电阻。

在布线时，电源去耦至关重要。在电机电源入口处就近并联一个大容量电解电容（如100μF）和一个高频特性好的陶瓷电容（如100nF），能有效抑制电流突变引起的电源波动。大电流路径应尽可能短而宽，以减少线路压降和寄生电感。信号地线与功率地线最好采用星型单点接地，避免噪声相互串扰。

调试与常见问题排查

首次通电前，建议先不连接电机，用万用表测量各MOS管栅极电压是否符合预期，防止上下桥臂直通短路。连接电机后，若出现电机不转或MOS管发烫严重，应立即断电检查。电机不转可能是驱动电压不足或逻辑信号错误；MOS管发烫则往往是未完全导通（处于放大区）或开关损耗过大所致。

MOS管控制电机正反转的实物连接，融合了电子技术理论与精细的动手实践。当这些看似微小的电子元件被正确连接并注入控制的信号时，它们便能协同工作，驱动电机精准地执行前进与后退的指令，成为无数自动化设备的动力之源。
