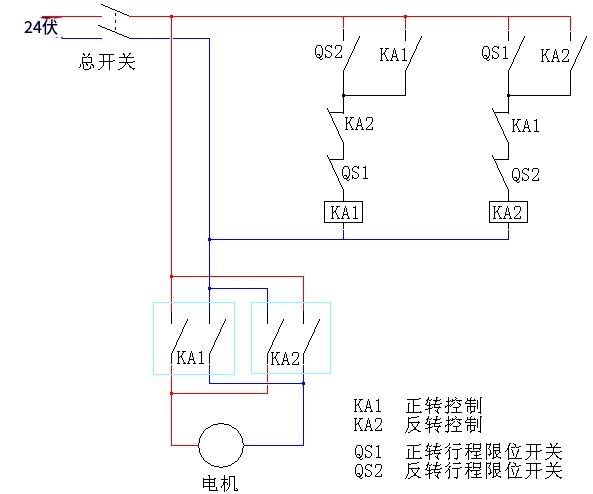

24v直流电机mos管正反转电路图

在工业自动化、机器人技术和电动设备中，控制直流电机的正反转是一个常见且关键的需求。无论是自动化生产线上的传送带，还是电动车的前进后退，都离不开高效可靠的电机控制方案。对于24V直流电机而言，使用MOS管搭建的H桥电路是目前最主流、最有效的正反转控制手段之一。

mos管与H桥：电机转向的控制核心

理解直流电机正反转的原理其实并不复杂。当电流从电机的一端流入，另一端流出时，电机正转；只需将电流方向对调，电机就会反转。实现这种电流方向切换的“桥梁”，就是H桥电路。之所以叫H桥，是因为其基本拓扑结构由四个开关器件（通常是mos管）排列成英文字母“H”的形状，而电机就作为负载位于H的中间一横上。

在这个电路中，MOS管（金属-氧化物半导体场效应晶体管）扮演了高速、高效电子开关的角色。通过给MOS管的栅极施加合适的电压，可以控制其导通或关断，从而精确地控制流经电机电流的通断与方向。一个典型的驱动电路可能采用类似Totem输出结构，其中包含上拉驱动管组合和下拉驱动管，共同负责驱动电机这类负载。

24V直流电机H桥电路详解

一个完整的H桥电路需要四个MOS管。假设我们控制一个24V直流电机，将其两端分别标记为A和B。H桥的四个“桥臂”开关是这样工作的：当同时导通左上和右下的MOS管时，电流从电源正极流经左上开关、电机A端、从B端流出，再经过右下开关回到负极，电机实现正转。反之，当同时导通右上和左下的MOS管时，电流方向恰好相反，流经电机的方向变为从B到A，电机因此反转。

这种电路架构可以设计为只需要一个控制信号即可工作。例如，当电路中某个MOS管（如Q6）的栅极输入为低电平时，其栅源电压不足以使其导通，而相应的逻辑会引导其他MOS管动作，最终控制电机。为了保证电路安全，绝不能同时导通同一侧（如左上和左下）的两个MOS管，否则会造成电源短路，产生极大的电流并烧毁元件，这种现象称为“直通”。因此，控制电路中必须加入死区时间控制等逻辑，防止这种情况发生。

关键元件选择与保护措施

对于24V系统，MOS管的耐压值必须留有充足余量，通常选择耐压值在50V或以上的MOS管会比较安全。同时，需要根据电机正常工作和启动瞬间可能出现的最大电流来选择导通电流足够的MOS管。栅极驱动电压也至关重要，必须确保其高于MOS管的开启阈值电压，才能使其完全导通，降低导通损耗。在一些设计中，也会采用上下桥臂分别由PMOS和NMOS管组成的组合方式。

除了核心的MOS管，保护电路不可或缺。电机在启动或堵转时会产生远高于正常工作电流的冲击电流，因此过流保护是必需的。可以选用带过流保护功能的控制器，保护电流值通常可在一定范围内（如0.2-10A）调整，这样能有效防止电机因堵转而烧毁。此外，由于电机是感性负载，在突然断电时会产生很高的反向电动势，可能会击穿MOS管。通常会在每个MOS管的两端并联续流二极管，为反向电流提供泄放通路，从而保护MOS管的安全。

实际应用场景与稳定运行建议

基于MOS管的H桥电路因其效率高、控制性能好，被广泛应用于各种需要正反转控制的场合。例如，可以用于实现12V或24V直流电机的正反转控制，这类控制器通常具备过流保护功能，能有效解决各种工具机械中电机堵转造成的烧毁问题。

为了确保电路稳定运行，PCB布局布线时需要注意大电流路径应尽量短而宽，以减少线路阻抗和寄生电感。MOS管的驱动信号路径也应远离大电流和噪声敏感区域。强烈的开关噪声可能会干扰控制芯片的正常工作，必要时可以在信号线上添加适当的滤波元件。

总而言之，一个设计精良的24V直流电机MOS管正反转控制电路，结合了精确的开关控制、合理的元件选型和周到的保护措施，为各种机电一体化项目提供了强大而可靠的动力控制核心。理解其工作原理和设计要点，是成功实施此类应用的关键。
