mos管h桥电机驱动电路

在电子设备的世界里，电机的平稳转动往往离不开一个核心电路——MOS管H桥电机驱动电路。这个外形酷似字母“H”的电路，通过巧妙控制四个mos管的开关状态，能够精准地决定电机的旋转方向和速度，其应用遍布从玩具车到工业机器人的各个领域。

H桥电路的基本原理

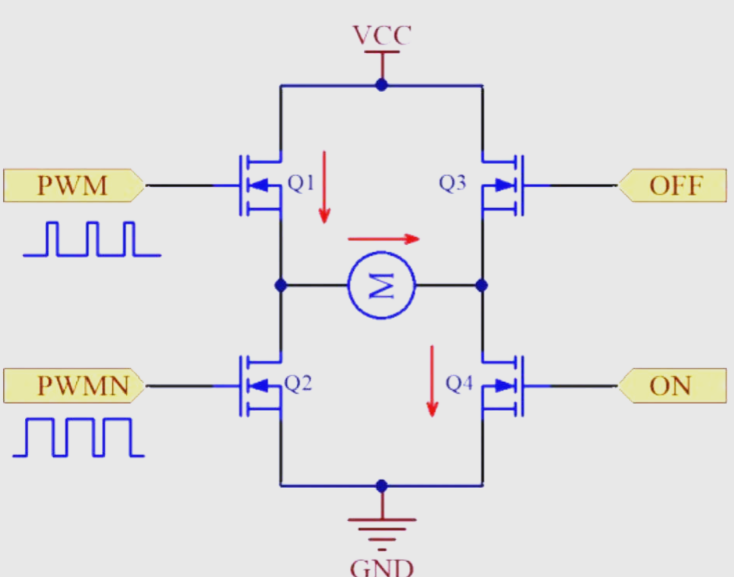

一个典型的H桥电路由四个功率mos管组成，它们分别构成了“H”字的四条垂直腿，而电机则作为横杠连接在中间。其控制逻辑直观而高效：当需要电机正转时，控制器会导通左上角和右下角的MOS管（例如Q1和Q4），同时确保另外两个MOS管处于关闭状态。这样，电流就从电源正极流出，经过Q1和电机，最终通过Q4回流到电源负极，驱动电机按既定方向旋转。反之，当需要电机反转时，则导通右上角和左下角的MOS管（如Q2和Q3），电流路径随之反转，从而改变电机的转向。

这种对角导通的控制方式，就如同精确指挥一座可变换方向的桥梁，让电流能够自如地双向流动，从而实现对电机转向的灵活控制。

MOS管的关键作用与选型要点

在H桥电路中，MOS管扮演着核心的功率开关角色。它们如同高效的电子阀门，控制着电流的方向和大小，进而实现电机的正反转、调速甚至刹车功能。相比于传统的三极管或专用驱动芯片，功率mosfet因其导通损耗小，能够驱动更大的电流和重负载设备，尤其适合大功率电机驱动场合。

选择合适的MOS管对于整个电路的性能至关重要。这主要考虑几个关键参数：首先是适当的耐压能力，这确保了MOSFET在系统中能够稳定工作，避免被瞬间高压击穿；其次是较低的导通电阻，这能够有效减小功率损耗，提高整个电路的效率；再者是较快的开关速度，这有助于降低器件温升，提升系统性能。此外，还必须认真考虑MOSFET的热阻和散热能力，确保其在高负载下能够稳定运行。例如，VBsemi等厂商提供的MOS管型号（如VBL1615、VBL1606等），其工作电压覆盖面广，从低至20-30V到高至1000V，电流覆盖也从1A到200A不等，为不同的应用需求提供了多样化的选择。

超越基础控制：调速与刹车

除了基本的正反转控制，MOS管H桥电路结合PWM（脉冲宽度调制）技术，还能实现精细的电机调速。通过快速改变MOS管导通和关断的时间比例（即占空比），可以有效调节平均电压，从而控制电机转速。这种调速方式效率高，响应速度快。

此外，H桥电路还能实现刹车功能。当需要快速制动时，可以控制电路使电机两端短接，电机旋转产生的反电动势会形成阻碍其转动的电流，从而产生制动力矩。

设计挑战与注意事项

虽然H桥的原理相对简单，但在实际设计中，工程师们需要应对一些关键挑战。其中一个重要问题是直通电流：如果同一侧的两个MOS管（如Q1和Q3）意外同时导通，就会形成从电源正极到负极的低阻抗路径，产生巨大的短路电流，可能瞬间损坏器件。为防止这种情况，通常需要引入互锁电路，确保同一侧的两个MOS管不会同时导通。

另一个需要考虑的因素是电感续流。当MOS管突然关断时，电机绕组中的电感会试图维持原有电流，产生感应电动势。这时，续流二极管（通常利用MOS管内部的体二极管或外接二极管）为这部分电流提供释放路径，保护开关管免受高压冲击。

在PCB布局时，优化电路布局也至关重要，它有助于提高电路的整体性能和可靠性。

MOS管H桥与集成芯片的取舍

在方案选择上，工程师常面临分立MOS管搭建H桥还是选用集成驱动芯片的权衡。集成芯片通常将控制逻辑、保护电路等集成在一颗芯片内，使用方便，外围电路简单，但其驱动功率一般较小，多适用于中小功率应用。而由分立MOS管搭建的H桥，其电机驱动的最大工作电压和电流取决于所选MOS管的参数，功率处理能力可以做得很大，灵活性高，适用于大功率和高频PWM调速的应用场景。

值得注意的是，单片机的I/O口通常无法直接驱动功率MOS管的栅极，因此往往需要增加专门的栅极驱动芯片，以提供足够的电压和电流来快速充放栅极电容，确保MOS管能迅速可靠地开关。

MOS管H桥电机驱动电路以其灵活的控制、较高的效率和强大的功率驱动能力，在电机控制领域占据了重要地位。从简单的正反转控制到复杂的PWM调速，其应用前景随着技术的进步不断扩大。深入理解其工作原理、设计挑战和选型要点，对于开发高效可靠的电机驱动系统至关重要。
