mos过流保护电路设计

在电子工程设计中，过流保护电路的有效性直接决定了电源系统、电机驱动或电池管理方案的可靠性。当电流超过安全阈值时，若未能及时切断通路，可能会引发元器件热失效甚至永久损坏。凭借其开关速度快、导通电阻低的优势，mosfet在现代过流保护设计中扮演着核心角色。尤其对于mosFET、IGBT这类过流承受能力较低的器件，专门的过流保护电路更是不可或缺。

过流保护的基本原理与关键器件

过流保护的本质是在电路中出现异常大电流时，迅速检测并切断电流通路，从而保护后续电路不受损害。实现这一目标主要依赖两个关键环节：电流检测和快速关断。电流检测通常通过串联采样电阻或使用霍尔传感器来实现。采样电阻可以视为电路中的“电流观察员”，当电流流过时会产生一个与电流大小成正比的微小电压信号；而霍尔传感器则能非接触地检测磁场变化，进而换算成电流值。

MOSFET在其中的作用类似于一个高速电闸门。在正常工作时，MOSFET处于导通状态，电阻极小，相当于闸门完全打开，电流顺畅通过。一旦检测到过流，控制电路会立即动作，使MOSFET快速关断，如同迅速落下闸门，切断电流通路。由于其开关速度极快，能在微秒甚至纳秒级别内响应，从而有效抑制电流的异常增长。

主流过流保护电路架构解析

基于运放的比较器电路是常见的一种过流保护方案。这种电路将采样电阻两端的电压信号放大后与一个基准电压进行比较。可以将运放电路理解为一位严谨的裁判，不断对比实时电流信号与预设的安全阈值（即基准电压）。一旦实际信号超过基准，裁判立即举旗（输出信号翻转），驱动后续电路将MOSFET关断。这种方案的优点是阈值设置精确，响应速度快。

另一种实用的设计是针对高边驱动的保护电路，它利用PMOSFET和PNP三极管构建保护机制。PMOS的导通条件是栅极电压低于源极电压，且栅源电压差大于其阈值（通常为负值）。可以将PMOS想象成一道需要反向压力才能关闭的特殊阀门。当电路正常工作时，三极管截止，PMOS的栅极通过电阻被拉到源极电位，阀门打开；出现过流时，采样电阻上的压降增大使三极管导通，相当于给阀门的控制腔室施加了一个反向压力，迫使阀门关闭，从而保护电路。

提高系统可靠性的辅助保护措施

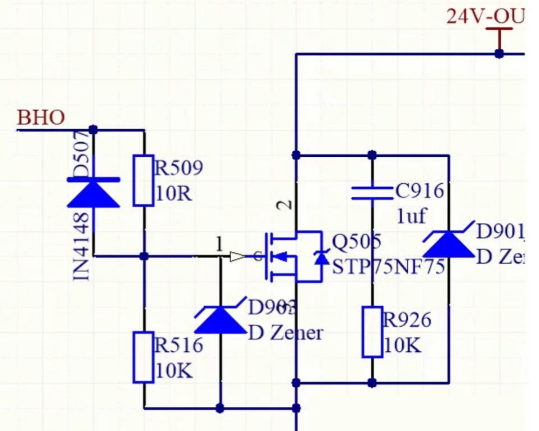

除了主过流保护电路外，工程师通常还会引入缓冲电路和电压钳位等辅助保护措施。RC缓冲电路能有效抑制MOSFET关断时因线路电感引起的电压尖峰，可将其比作电路中的“减震器”。当电流突然变化时，电感会产生反电动势，形成高压脉冲。RC电路通过电阻消耗能量、电容吸收能量，平滑电压波动，防止MOSFET被瞬间高压击穿。

稳压管钳位电路则为MOSFET的栅极和漏源极提供过电压防护。它类似于安装在敏感器件入口的“压力释放阀”，当电压超过安全值时，稳压管会迅速导通，将多余电压引导到地，确保MOSFET承受的电压始终在安全范围内。这种设计特别适用于可能有雷击、浪涌等恶劣工况的应用场景。

实际设计中的权衡与取舍

在实际设计过流保护电路时，采样电阻的选型是一个需要精细权衡的问题。电阻值过小会导致检测信号微弱，容易受噪声干扰；电阻值过大则会引入显著的功率损耗，降低系统效率。这就像选择水管中的流量计，既要有足够的灵敏度感知水流变化，又不能对水流造成太大阻力。一般建议将采样电阻上的压降设置在50-100mV之间，以平衡检测精度与功耗效率。

保护延迟的设置也至关重要。延迟太短可能导致短暂的正常浪涌电流（如电机启动电流）误触发保护；延迟太长则起不到有效保护作用。这就好比设置火灾报警器的灵敏度，需要区分正常炊烟和真实火情。因此，需要根据具体负载特性调整保护电路的响应时间，必要时可加入延时电路或逻辑判断功能。

先进保护方案与未来发展趋势

对于要求更高的应用场景，集成式保护方案提供了更优选择。智能功率模块（IPM）将MOSFET、驱动电路和保护电路集成在同一封装内，实现了检测、保护的一体化。这种方案类似于现代建筑中的智能消防系统，不仅能检测火情，还能自动启动灭火程序，响应更快且更可靠。

多级保护策略是应对复杂故障模式的有效方法。例如，第一级设置较低阈值配合较短延时，应对轻微过载；第二级设置较高阈值配合瞬时动作，应对严重短路故障。这种分级保护类似于汽车的安全系统：安全带预紧器应对日常刹车，而安全气囊则应对严重碰撞，针对不同级别的风险采取不同的保护措施。

随着物联网和人工智能技术的发展，过流保护电路也正朝着智能化方向演进。未来的保护电路可能具备自学习能力，能够根据历史数据预测故障风险，或通过无线通信实现远程监控与参数调整。这些创新将使电子系统不仅能在过流发生时快速反应，还能提前预警潜在风险，实现从被动保护到主动防护的转变。

精心设计的MOS过流保护电路是电子系统稳定运行的坚强后盾。通过理解基本原理、掌握典型电路架构并结合实际应用需求进行优化，工程师能够打造出既安全又高效的解决方案。随着技术不断发展，保护电路的设计也将更加精细化和智能化，为各类电子设备提供更全面的安全保障。
