mos管电机驱动大功率电机原理

发布时间:2025-11-01编辑:国产MOS管厂家浏览:0

在工业自动化、智能设备和电动车等领域,大功率电机的驱动技术始终是工程师关注的重点。其中,金属氧化物半导体场效应晶体管,即我们常说的MOS管,凭借其卓越的开关性能和效率,已成为构建高效电机驱动系统的核心元件。它就像一位反应迅速、指挥精准的交通指挥官,精确地控制着通往电机这座“能量城市”的电流大小与方向。

mos管:高效开关的奥秘

mos管是一种电压控制型器件。可以将其想象成一扇由微弱电压信号控制的水闸门。这扇“水闸门”——也就是MOS管的栅极,并不直接消耗巨大的电流,而是通过施加一个相对于源极的合适电压,来控制源极与漏极之间这条主“河流”的通断。这种“以弱控强”的特性,正是其高效驱动的基础。当栅极获得足够的“开门”指令(电压),源极和漏极之间的导通电阻可以变得极低,低至毫欧级别。这意味着在大电流通过时,产生的热损耗和压降都非常小,如同为电流修建了一条宽阔平坦的高速公路,确保了能量的高效传输。此外,MOS管的开关速度极快,能够轻松应对高达数十千赫兹的PWM(脉冲宽度调制)信号,这是实现电机精准调速的关键。

H桥电路:掌控电流的方向盘

要让直流电机能够自如地正转与反转,单靠一个MOS管充当简单开关是远远不够的。这时,就需要请出电子世界中的“交通环岛”——H桥电路。一个典型的H桥由四个MOS管构成,它们两两一组,分别位于“H”的上下两臂和左右两侧。想象一下电机的两根引线连接在这个“H”的左右中点。当位于左上和右下的两个对角MOS管导通,而另外两个截止时,电流会沿着一条特定的路径流过电机,驱动它正向旋转。反之,当右上和左下的MOS管导通时,电流的方向被彻底扭转,电机便会反向旋转。通过精确控制这四个“交通警察”的开关状态,我们就能轻松指挥电机的运转方向。在实际大功率应用中,为了追求更高的效率和响应速度,H桥常常全部采用NMOS管来构建。

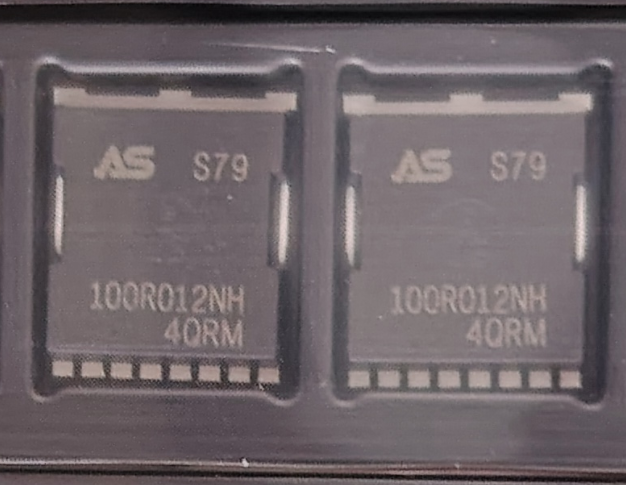

mos管电机驱动大功率电机原理

PWM调速:精密的油门控制器

仅仅控制电机的转向还不够,精准控制其转速和扭矩同样至关重要。在数字控制领域,这主要通过PWM(脉冲宽度调制)技术来实现。PWM的本质,是通过极高频率的开关动作,来调节在一个周期内平均电压的高低。可以把它比作一个在百分之一秒内就能完成一次开关的动作,如果它通电(高电平)的时间占整个周期的一半,那么施加在电机上的平均电压就是电源电压的一半。通过改变这个“通电时间”所占的比例(即占空比),就能像连续调节油门深浅一样,线性地控制电机的转速和输出扭矩。由于MOS管本身具有开关速度快的天然优势,它能够极其忠实地响应PWM的指令,确保输出的波形清晰规整,从而实现对电机的精密调节。

驱动芯片与系统保护:不可或缺的护航员

直接使用微控制器(如Arduino、STM32)的I/O口来驱动大功率MOS管的栅极通常是行不通的,因为后者需要足够高和迅速的电压摆幅才能快速导通与关断。这就如同用一根细水管难以瞬间灌满一个大型水箱。因此,专用的驱动芯片如IR2103便应运而生。它们扮演着“信号放大器”和“指挥官副手”的角色,接收来自主控MCU的微弱指令,然后输出强大的电流和电压,确保MOS管能以最快的速度完成开关动作,减少在线性区的过渡时间,从而显著降低开关损耗。面对大功率电机运行时产生的复杂状况,完善的保护机制是系统可靠运行的基石。电机在突然断电时,其内部的线圈电感会产生一个方向相反、电压很高的反电动势,就像高速行驶的汽车突然松油门会有一股强大的反向拖拽感。这个反向高压可能击穿MOS管。通常,我们会利用MOS管内部固有的“体二极管”或在外电路并联专门的续流二极管,为这股反向电流提供一条泄放路径,从而保护MOS管的安全。此外,MOS管的耐压(VDS)必须留有余量,通常建议高于电机正常反电动势峰值的2到4倍。其电流容量(ID)也要能覆盖电机启动时可能出现的数倍于额定值的堵转电流。最后,只要有电流流过导通电阻就会产生热量,高效的散热设计——无论是加装散热片还是强制风冷——都是保证大功率驱动系统稳定工作的必备条件。

MOS管选型:匹配场景的艺术

为特定的大功率电机应用选择合适的MOS管,是一项需要综合权衡的技术。首先要考虑的是耐压,通常要求MOS管的VDS额定值高于电机在极端情况下(如急停、反转)可能产生的反电动势峰值,并留有充足的安全余量。其次是电流容量,MOS管的ID额定值应能承受电机启动瞬间的堵转电流,而不仅仅是平稳运行时的额定电流。另一个关键参数参数是栅极电荷(Qg),它反映了驱动MOS管栅极的难易程度。选择低Qg的MOS管,可以降低对驱动电流的要求,减少驱动损耗,让驱动芯片的工作更轻松。最后,导通电阻(RDS(on))直接决定了MOS管在完全开启后的导通损耗。对于大电流应用场景,如电动车控制器或工业伺服驱动,优先选择低RDS(on)的MOS管至关重要,它能直接提升整个系统的能效和温升表现。

从灵活的机器人关节到奔腾的电动车轮,再到家中的变频空调与洗衣机,MOS管驱动技术正悄无声息地赋能着这些强大而精密的设备。理解其基本原理、拓扑结构以及关键的保护与选型策略,就如同掌握了驾驭现代动力之源的钥匙,为未来更高效、更智能的机电系统设计奠定了坚实的基础。
