mos管驱动电机原理图详解

在探讨如何高效控制电机运转时，金属氧化物半导体场效应晶体管（MOS管）扮演着不可或缺的核心角色。这种电子元件凭借其开关速度快、导通损耗低、驱动功率小的显著优势，已成为现代电机驱动电路中的主力军。理解其工作原理，对于设计稳定、高效的电机控制系统至关重要。

mos管：电机的电子开关

想象一下控制一条奔腾的水流。传统开关如同笨重的闸门，每次开合都需要耗费大力气，动作缓慢。而mos管则如同一个极其灵敏的水龙头旋钮，只需轻轻一扭（施加很小的控制电压），就能瞬间精确控制巨大水流的通断。在电机驱动中，这个“水流”就是驱动电机运转的强大电流。MOS管本质上就是一个电压控制的电子开关。其核心有三个电极：

• 栅极（Gate，G）：如同水龙头的旋钮，接收控制信号。施加的电压高低直接决定了“水流”的通断。

• 漏极（Drain，D）：可以理解为电流的“入口”，连接电源正极。

• 源极（Source，S）：电流的“出口”，通常连接到电机的一端或地线。

当在栅极（G）和源极（S）之间施加一个足够高的正向电压（超过其阈值电压 Vgs(th)），MOS管内部的导电沟道就会形成，相当于打开了水龙头，允许电流从漏极（D）流向源极（S），从而驱动电机运转。移除这个电压或将其降低到阈值以下，沟道消失，水流（电流）被切断，电机停止。这个过程就像高速切换水龙头开关，能精准控制电机的启动、停止和速度。

构建驱动电路的关键要素

一个完整的MOS管驱动电机原理图远不止一个MOS管那么简单。它是由多个部分精密协作的系统：

1. 控制信号源（大脑）：这通常是微控制器（如Arduino、STM32）、专用电机驱动芯片或逻辑电路。它负责发出精确的指令，决定MOS管何时导通（开）何时关断（关）。这些指令就是高低电平的数字信号或特定频率的脉冲宽度调制（PWM）信号，后者常用于调节电机速度。

2. 栅极驱动器（信号放大器）：虽然MOS管是电压控制型器件，驱动功率小，但其栅极输入端存在一个等效电容（输入电容 Ciss）。要在高频下快速对这个电容进行充放电以实现MOS管的快速开关，需要一定的电流“推力”。如同用细水管给一个大水箱快速注水和放水会很慢一样，微控制器的输出引脚电流能力通常不足以直接满足高速开关的需求。栅极驱动器芯片或晶体管电路就扮演了这个“强力水泵”的角色，它接收微弱的控制信号，迅速输出强大的电流来驱动MOS管的栅极电容。

3. 功率MOS管（执行者）：这是电路中的核心功率开关元件。根据电机类型（直流有刷、无刷）和驱动方式（H桥等），可能使用一个或多个MOS管。其主要参数包括最大漏源电压（Vds，耐压值）、最大漏极电流（Id，载流能力）、导通电阻（Rds(on)，决定导通时的损耗大小）和开关速度。选择合适的MOS管是保证效率和可靠性的关键。

4. 电机（负载）：驱动电路的最终服务对象，其特性（电压、电流、功率）决定了MOS管和驱动电路的设计要求。

5. 续流二极管（能量泄放通道）：电机是一个感性负载，内部有线圈。当MOS管突然关断时，线圈中的电流不能瞬间消失，会产生一个很高的反向电动势（电压尖峰）。这就像高速行驶的列车突然刹车，会产生巨大的冲击力。如果没有泄放路径，这个高压尖峰极易击穿MOS管。并联在MOS管漏极和源极之间（或者电机绕组两端）的续流二极管（通常选用快速恢复二极管或肖特基二极管）提供了这个关键的安全泄放通道，让电感的储能平缓释放，保护MOS管。

6. 电源及滤波电容（能量仓库）：为整个系统提供稳定的能量输入。在电源输入端和MOS管附近通常会并联大容量的电解电容和较小容量的陶瓷电容。电解电容如同“大型蓄水池”，存储主要能量；陶瓷电容如同“小型水箱”，滤除高频噪声干扰，确保电源电压稳定，尤其在MOS管高速开关时防止电压跌落。

深入原理：栅极驱动的艺术

MOS管的开关过程本质上是对其栅极电容（Ciss）充放电的过程：

• 开启过程：当驱动器输出高电平时，电流流入栅极，对栅源电容（Cgs）充电，栅源电压（Vgs）开始上升。当Vgs达到阈值电压（Vgs(th)）时，沟道开始形成，但此时导通电阻还很大。继续充电，Vgs上升到米勒平台区（Vgp），漏源电压（Vds）开始快速下降，同时对栅漏电容（Cgd）进行充电（米勒效应）。Vgs在平台区保持相对稳定，直到Vds下降到接近0V（对于N沟道MOS管）。越过米勒平台后，Vgs继续上升到驱动电压，MOS管完全导通，Rds(on)达到最小。这个过程耗时（开启延迟 + 上升时间）决定了开启速度。如同给水箱注水，水满到某个刻度（阈值）才开始缓慢出水（开始导通），然后水位（Vgs）在某个平台（米勒平台）短暂停留，同时大量出水（Vds下降），之后水位继续上升直到最大（完全导通）。

• 关断过程：驱动器输出低电平，开始从栅极抽取电流放电。Vgs从驱动电压下降到米勒平台区，此时MOS管仍导通。随后Vds开始上升，同时对Cgd进行放电（反向米勒效应），Vgs在米勒平台保持相对稳定。当Vds上升到接近电源电压后，Vgs继续下降，穿过阈值电压，沟道消失，MOS管完全关断。这个过程耗时（关断延迟 + 下降时间）决定了关断速度。如同放水，水位（Vgs）下降到某个平台（米勒平台）时，出水口会逐渐收紧（Vds上升），水位在平台短暂停留后继续下降直到关闭（完全关断）。

为了实现高效、低损耗的驱动，关键点在于：

• 快速切换：减少开关时间可以显著降低开关损耗（每次开关转换过程中的功率损耗）。这要求驱动器能提供足够大的峰值电流来快速充放电。如同用更粗的水管（强驱动电流）才能更快地注满或放空水箱（栅极电容）。

• 合适的驱动电压：驱动电压必须远高于Vgs(th)（通常10-15V）以确保MOS管充分导通（Rds(on)最小化）。但也不能过高，否则会增加驱动损耗和潜在的栅极氧化层击穿风险。如同水龙头旋钮需要扭到合适位置才能获得最大水流且不损坏阀门。

• 低阻抗驱动路径：驱动回路（驱动器输出到G极再到S极）的阻抗（电阻+电感）要尽量小，有助于提高开关速度并抑制振荡。如同尽量减少水管中的阻力让水流更顺畅。

关键参数与选型指南

选择合适的MOS管需仔细评估以下关键参数：

• 最大漏源电压 Vds(max)：必须高于电源电压（加上续流时产生的电压尖峰裕量）。例如，驱动12V电机，至少选择Vds > 20V（常见30V或60V）的MOS管。如同桥梁的承重必须大于最大通行车辆的重量的1.5倍以上才安全。

• 最大连续漏极电流 Id(cont)：必须大于电机在堵转或最大负载等最恶劣工况下的峰值电流，并留有充足的安全裕量（通常1.5-2倍）。同时要考虑温升限制。如同水管的直径必须足够大，能承受可能通过的最大洪峰流量而不破裂。

• 导通电阻 Rds(on)：这是MOS管导通时的主要损耗来源。选择Rds(on)尽可能低的管子可以显著减少发热，提高效率。目标是在最大工作电流下，其导通压降（Id * Rds(on)）产生的功耗是可接受的。如同水管内壁越光滑（低电阻），水流阻力越小，能量损失越低。

• 栅极电荷 Qg：代表完全导通MOS管所需的总栅极电荷量（主要包含Qgs和Qgd）。Qg直接影响驱动器的电流需求和驱动损耗。高频开关应用中，低Qg的MOS管更优。如同水箱的总容量（Qg）越小，注满或放空它所需的水量越少，速度越快。

• 开关时间 (td(on), tr, td(off), tf)：直接影响开关损耗。高频PWM调速时，开关时间越短越好。如同闸门开合的速度越快，每次开关浪费的水就越少（开关损耗低）。

• 热性能：封装类型决定了散热能力。大电流应用需要良好的散热设计（散热片、PCB铜箔面积）。如同大功率设备必须配备强劲的冷却风扇或散热片。

•


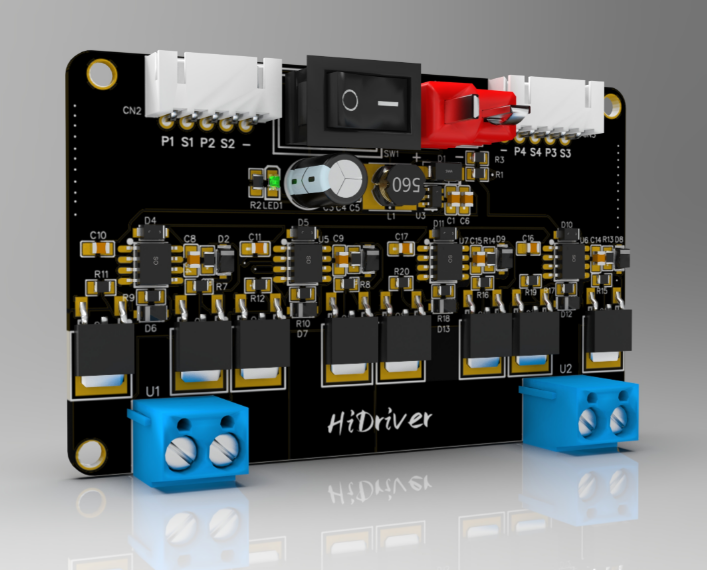

实战解析：一个典型的H桥驱动电路

以驱动一个直流有刷电机实现正反转和调速为例，最常用的是由4个MOS管构成的H桥电路。其原理图简化如下：

[电源 V+] -----+

|

+----+    |    +----+

[驱动器信号A] ---| Q1 |----+----| Q3 |-----> [电机端A]

+----+    |    +----+

|        |

|   [电机]

|        |

+----+    |    +----+

[驱动器信号B] ---| Q2 |----+----| Q4 |-----> [电机端B]

+----+         +----+

|

[电源地 GND] ---+

• 每个MOS管（Q1-Q4）都需要独立的栅极驱动信号（通常成对控制）。

• 对角线上的一对MOS管（如Q1和Q4）同时导通时，电流经Q1->电机->Q4流向地，电机正转。

• 另一对角线对（Q2和Q3）同时导通时，电流经Q3->电机->Q2流向地，电机反转。

• 绝对禁止同一侧（如Q1和Q2）同时导通，否则会形成从电源V+直接到GND的短路路径（称为“直通”或“穿通”），瞬间烧毁MOS管！驱动器逻辑或软件必须确保有死区时间（Dead Time），即一侧MOS管完全关断后，另一侧的MOS管才导通。

• 调速通过PWM信号控制其中一对MOS管（或上下桥臂采用不同控制方式）的导通占空比实现。

• 每个MOS管都需要并联续流二极管（通常在MOS管内部集成，称为体二极管Body Diode，但有时仍需外置性能更好的二极管）。

• 每个MOS管的栅极都需要连接到栅极驱动器芯片的对应输出引脚。

总结

MOS管驱动电机是现代电力电子技术的经典应用。从理解MOS管作为电压控制开关的基本原理，到掌握栅极驱动特性中的充放电过程（特别是米勒平台效应），再到精心设计包含驱动器、续流保护、电源滤波等要素的完整电路，每一步都关乎系统性能的稳定与高效。深入理解其原理图和工作机制，结合关键参数的正确选型，并关注驱动细节（如开关速度、驱动电压、阻抗匹配），工程师才能设计出响应迅速、发热低、寿命长的电机驱动系统。如同驾驭一匹动力强劲的骏马，既需要理解其天性，也需要合适的缰绳与马鞍（驱动电路），才能精准、高效、安全地驰骋。
