你的MOS管是否总是莫名发热，开关波形拖泥带水还带着振铃？先别急着怀疑布局或负载，问题很可能出在那个最基础却又最关键的参数上——驱动电压。给少了，门推不开；给错了，效率、损耗乃至系统寿命都要打折。

今天，我们就从工程实战角度，彻底讲透不同工艺mos管驱动电压的选择逻辑。核心只有一句：驱动电压的目标，是让mos管进入“完全导通”状态，即达到数据手册中标称导通电阻（RDS(on)）所需的栅极电压。

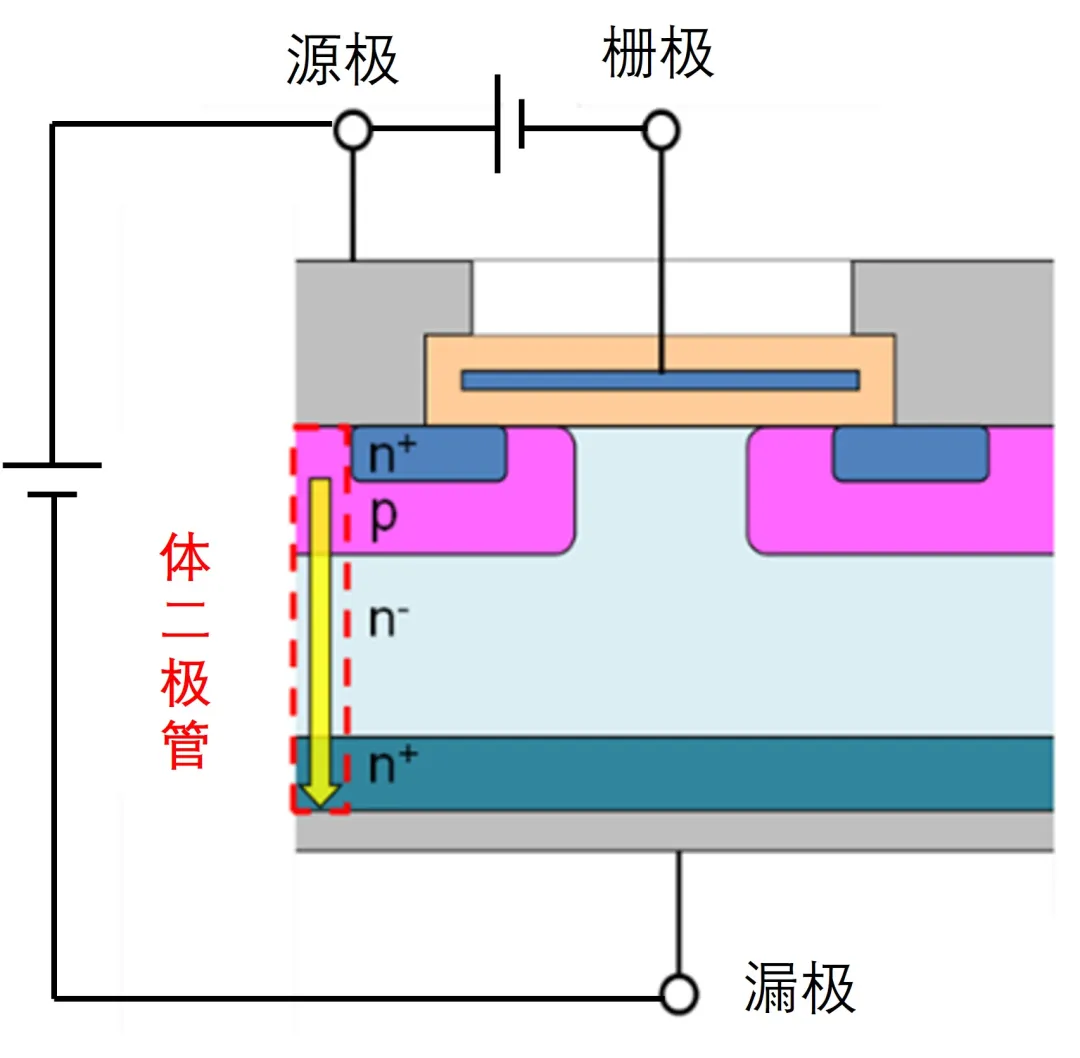

第一层：阈值电压——那扇“刚刚推开”的门

所有MOS管都有一个阈值电压VGS(th)。你可以把它理解为推开MOS管这扇“门”所需的最小力气。低于这个值，沟道难以形成，管子基本关断。

这个值因工艺而异，且会随温度漂移（典型值约-7 mV/°C）。传统硅基mosfet阈值在0.8–4 V；逻辑电平MOSFET在1.0–2.5 V；而新一代宽禁带器件，如SiC MOSFET阈值约2.2–3.5 V，GaN HEMT则在1.5–2.5 V左右。

⚠️ 但请注意：达到阈值电压，仅仅意味着门被推开一条缝，电流能勉强通过，远未达到低阻导通。此时若通过大电流，巨大的导通损耗将导致严重发热。

第二层：完全导通电压——让门“彻底敞开”的关键

要让MOS管发挥出其标称的低导通电阻性能，我们必须提供远高于阈值电压的“完全导通电压”。这才是我们设计中需要紧盯的“驱动电压”。

• 传统硅基MOSFET：低压器件（≤250V）通用10V驱动；600V及以上超结器件推荐12V（兼容10V）；大电流模块可用15V，但超过15V对降低RDS(on)收益甚微。

• 逻辑电平MOSFET：专为3.3V/5V单片机直接驱动设计，完全导通电压通常为4.5V。但若驱动峰值电流需求超过20mA，仍需增加图腾柱等电路增强驱动能力。

• SiC MOSFET：当前高性能电源设计的焦点。主流规格书统一在18V栅压下给出RDS(on)，因此18V被视为其“完全导通”标准电压。为应对高速开关带来的米勒效应，关断时常需施加-3V至-5V负压，以抑制误导通。

• GaN HEMT：超高频应用利器，完全导通电压通常为5–6V。但其栅极非常“娇贵”，极限耐压一般在±10V以内，驱动设计需格外小心避免过冲。典型方案采用+6V开通，0V或-3V关断。

驱动电压的深层博弈：以SiC MOS的15V与18V之争为例

在实际的SiC MOSFET应用中，15V和18V驱动电压的选择，是一场经典的性能与可靠性权衡。

⭐ 选18V驱动：优势在于能提供更强的垂直电场，显著提升沟道反型层电子浓度，从而将沟道电阻降低20-25%，直接改善总RDS(on)，带来更低的导通损耗。这对追求极致效率的光伏逆变器、车载OBC等高频高功率场景极具吸引力。

然而，18V驱动也意味着施加在栅极氧化层上的电场强度更高，更接近SiO₂材料的临界击穿电场，长期运行可能加速氧化层老化，影响长期可靠性。同时，更高的dv/dt会加剧米勒电容效应，增大误开通风险，对驱动电路的负压关断能力和保护响应速度（要求<1.5μs）提出了严苛挑战。

⭐ 选15V驱动：虽然会牺牲一部分导通性能（RDS(on)可能增加15%以上），但为栅氧可靠性提供了约20%的安全裕量，在高温环境下表现更稳定。同时，开关应力更小，对驱动电源要求相对宽松（可用标准±15V隔离电源），系统鲁棒性更强，非常适合工业电机驱动、电网设备等高可靠性场合。

因此，选择15V还是18V，没有标准答案。它本质是效率与鲁棒性的取舍：追求极致效率，可接受更高保护成本与可靠性风险，选18V；侧重系统长期稳定与兼容性，能容忍适度损耗增加，则选15V。

驱动芯片选型：不止是电压匹配

选定了驱动电压，下一步是匹配合适的栅极驱动器。一个好的驱动器，不仅要提供正确的电压摆幅（如对于SiC，需支持+18V/-5V输出），还需具备：

1. 足够的峰值电流，以快速对栅极电容充放电，缩短开关时间，降低损耗。

2. 高共模瞬态抗扰度（CMTI），能抵抗半桥等拓扑中高压侧开关带来的快速dV/dt干扰。

3. 集成米勒钳位或负压关断，这对高速SiC和GaN器件至关重要。

4. 快速的过流、短路保护响应，以匹配SiC器件极短的耐受时间（仅2-4μs）。

总结与实战口诀

最后，送大家一个简洁的实战口诀，方便快速选型：

“低压硅用10V，逻辑电平4.5V；高压硅选12V，SiC上18V，GaN给6V别超10V。”

记住，驱动电压是唤醒MOS管性能的“钥匙”。给足了电压，并确保驱动源能提供足够的瞬态电流，你的MOS管才能真正做到快速、干净、高效地开关。下次设计时，不妨重新审视一下这个简单的参数，它或许就是你系统性能突破的关键。
