p型mos管电流流向分析

今天我们来聊聊MOS管家族里的“另类”——P型mos管。很多人一提到mos管，脑海里蹦出的第一个模型往往是那个更“主流”、更“常见”的N型MOS管。教科书和大多数入门教程也习惯从N管讲起，它似乎成了理解mosfet的默认视角。然而，当你真正深入电路，特别是涉及到电源路径控制、电平转换时，你会发现P-MOS管的身影无处不在，而且它的工作原理，尤其是电流流向，藏着一种与N管镜像对称又独具特色的“叛逆”逻辑。

一、 反向的“门票”：P-MOS管的导通条件

要理解电流怎么流，先得知道门什么时候开。这是所有MOS管的第一课，但对P管来说，这课有点“反着讲”。

对于最熟悉的N型增强型MOS管，其导通的经典条件是：栅极电压（Vgs）高于源极电压一个阈值（Vth）以上。简单说，栅极要比源极“正”得多，才能把管子打开，让电流从漏极流向源极。

现在，让我们把视角切换到P型增强型MOS管。它的导通条件恰恰是N管的“镜像”：栅极电压（Vgs）低于源极电压一个阈值（Vth）以上。注意，不是绝对值，而是代数关系。也就是说，栅极要比源极“负”得多。更具体一点，因为P管的阈值电压Vth本身通常就是负值（例如-2V），所以条件常写作 Vgs < Vth（Vth为负）。如果源极接在系统最高电位（比如电源Vcc），那么要打开P管，往往需要将栅极拉到低电平（接近0V或更低）。

这个“低电平开启”的特性，是P管电流流向一切独特性的起点。它就像一把反向的钥匙，决定了电流路径的构建方式与N管截然不同。

二、 沟道如何形成：空穴的“逆流”通道

当满足上述导通条件（栅极足够负）时，P型MOS管内部发生了什么？这涉及到半导体物理的一幅反向图景。

在P型衬底（通常是N型衬底中的P型“阱”）上，有两个高掺杂的P+区，分别作为源极和漏极。当栅极施加足够负的电压（相对于源极），会在栅极下方的硅表面感应出正电荷（或者说，排斥电子，吸引空穴）。这些被吸引聚集的空穴，就在原本是N型或弱P型的区域，形成了一条可导电的“反型层”——一条P型的沟道。

关键点来了：这条沟道连接了源极和漏极两个P+区，但导电的载流子不是N沟道里自由移动的电子，而是带正电的空穴。 空穴的移动方向，在电场作用下，是从电位高的地方流向电位低的地方。这就引出了P管电流流向的核心特征。

三、 电流流向的“叛逆”：从源极到漏极

由于导电载流子是空穴，并且源极通常接在更高的电位（如电源），漏极接在较低电位（如负载），因此，在P-MOS管导通时，空穴（等效为正电荷流）从高电位的源极，通过被开启的P型沟道，流向低电位的漏极。

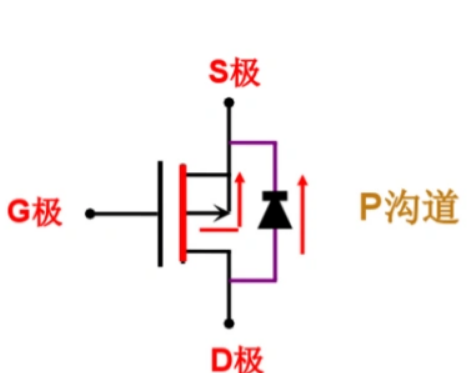

如果我们沿用传统的电流方向定义（正电荷移动的方向），那么P-MOS管的导通电流方向是：从源极（S）流向漏极（D）。

这恰恰与N-MOS管相反。N管导通时，电子从源极流向漏极，但电流方向（正电荷流向）我们说是从漏极（D）流向源极（S）。

很多初学者在这里感到困惑，正是因为习惯了N管的视角。记住这个简单的对比：

• N-MOSFET： 高电平（Vgs > Vth）开启，电流（常规方向）从 D → S。

• P-MOSFET： 低电平（Vgs < Vth）开启，电流（常规方向）从 S → D。

这个“源进漏出”的流向，是P管在电路应用中所有特性的基石，也直接影响了它的符号画法（箭头指向内侧）。

四、 “叛逆”的价值：负载开关与电平转换中的独特优势

为什么需要这个“叛逆”的管子？它的电流流向特性在电路中解决了哪些关键问题？

1. 高端负载开关（High-Side Switch）： 这是P管最经典的应用之一。想象一下，你想用一个MCU的GPIO（比如3.3V）控制一个5V供电的负载（如LED）的通断。如果用N管做低边开关（负载在漏极和电源之间，源极接地），控制简单（高电平开启），但负载一端始终“热”连接在电源上，可能存在安全或漏电问题。而使用P管作为高边开关，将负载接在P管的漏极与地之间，P管的源极接5V电源。当MCU GPIO输出低电平（0V）到P管栅极（相对5V源极为-5V，满足导通条件），P管导通，电流从5V电源（S）经P管流向负载再到地（D），负载得电工作。GPIO输出高电平（3.3V）时，Vgs = 3.3V - 5V = -1.7V，若未低于阈值（如-2V），则P管关闭。这样，MCU用低电平就能控制负载电源的完全通断，实现了安全的高边驱动。

2. 简化栅极驱动： 在上述高边开关中，P管源极接电源。其栅极驱动电压是相对于这个浮动的源极而言的。要可靠关闭P管，需要将栅极拉到接近源极电压（即电源电压）；要可靠开启，需要将栅极拉到低于源极一个阈值。这有时需要额外的驱动电路（如电荷泵或电平移位器）。但其“低电平开启”的特性，在与某些输出模式兼容时，也能简化设计。

3. 与N管构成互补对称（CMOS）： 在数字电路和精密模拟开关中，P管和N管配对使用，构成CMOS结构。例如在一个反相器中，输入高电平时，N管导通（D->S下拉输出），P管关闭；输入低电平时，P管导通（S->D上拉输出），N管关闭。这种组合实现了从电源到地的完整推挽路径，静态功耗极低，并且利用了两者电流流向的互补性，实现了高效的电平转换与驱动。

五、 不可忽视的“体内二极管”：一个固有的方向性

每一个MOS管体内，都“寄生”着一个由源漏和衬底形成的二极管。对于P-MOS管，这个体二极管的方向是：阴极接源极（S），阳极接漏极（D）。

这意味着，即使在不加栅压、MOS管本身未开启的情况下，如果漏极（D）电位低于源极（S）电位一个二极管压降（约0.7V）以上，这个体二极管就会正向导通，电流可以从源极（S）流向漏极（D）。

这个特性是一把双刃剑：

• 优点： 在某些应用中（如防反接电路、电机续流），它可以提供一条固有的反向电流路径，起到保护或续流作用。

• 缺点： 在希望完全关断的场合（如高端开关），它会成为一条漏电路径，可能导致负载在MOS管栅极关闭时仍未完全断电。因此，在需要绝对关断的精密应用中，可能需要背靠背连接两个P-MOS管来阻断这个二极管路径。

理解这个体二极管的方向（S阴D阳），并与P管导通时的主电流方向（S->D）结合起来，就能全面把握P-MOS管在电路中的实际电流行为。

从“低电平开启”的叛逆钥匙，到空穴构筑的逆流沟道，再到“源进漏出”的电流路径，P型MOS管始终在与我们熟悉的N管视角进行着一场镜像对话。它的“叛逆”并非标新立异，而是电子世界对称性与完整性的体现。正是这种独特的电流流向逻辑，使其在电源管理、信号切换和数字电路的基石——CMOS结构中，扮演着无可替代的角色。

下次当你面对一个电路图，看到那个箭头指向栅极的MOS符号时，不妨多想一想：这里需要的，是不是正是P管这份从高端俯冲而下的“逆流”之力？看清电流的方向，才能驾驭电流的力量。
