mos管驱动电路电阻串联上二极管关断电路

发布时间：2024-08-10编辑：pdmos浏览：0次

在电子设备中，MOS管(金属氧化物半导体场效应管)是一种常用的开关元件，具有低功耗、高速度和抗干扰能力强等优点。mos管驱动电路在各种电子设备中得到了广泛的应用，如电源管理、电机驱动、LED照明等。本文将重点介绍如何通过电阻串联上二极管实现mos管的关断电路。

一、mos管驱动电路原理

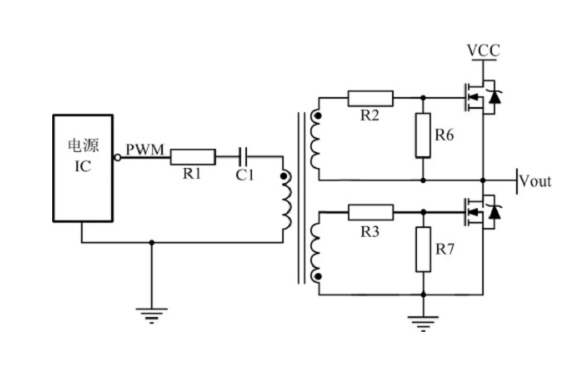

mos管驱动电路原理设计图

mos管驱动电路的基本原理是通过控制输入电压或电流来控制输出端的MOS管的导通和截止。当输入电压或电流超过某一设定值时，MOS管导通；反之，MOS管截止。为了实现这一功能，我们需要一个适当的驱动电路，使得输入电压或电流能够有效地传递到MOS管。

二、电阻串联上二极管关断电路设计

在mos管驱动电路中，电阻串联上二极管可以实现对MOS管的关断控制。这种方法的主要优点是简单易行，成本较低。具体设计步骤如下：

1. 确定电阻和二极管参数

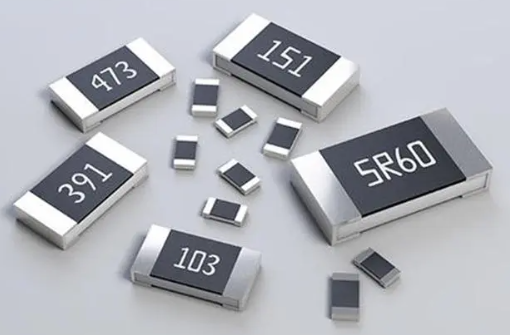

贴片电阻实拍图片

首先，我们需要根据实际需求选择合适的电阻和二极管参数。电阻的选择应考虑其最大承受电流，以免过载烧毁。二极管的选择应考虑其最大正向电压降和反向击穿电压，以保证正常工作。

2. 连接电阻和二极管

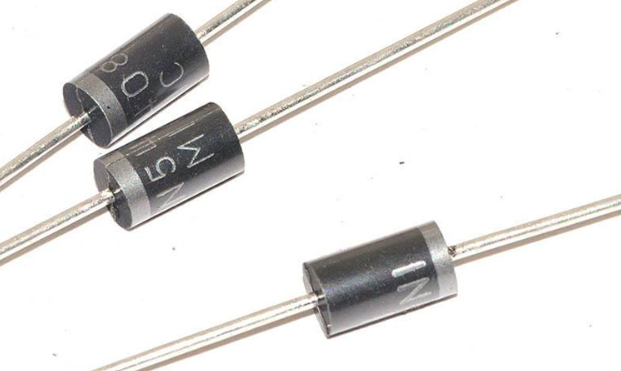

二极管实拍图片

将选定的电阻和二极管按照一定顺序连接在一起。通常情况下，电阻的一端接在MOS管的源极(VGS),另一端接在地(GND);二极管的阳极(A)接在MOS管的栅极端(GS)上，阴极(C)接地(GND)。

3. 测试电路性能

连接好电阻串联上二极管后，需要对其性能进行测试。首先，检查电路连接是否正确；然后，给电路提供一定的输入电压或电流，观察MOS管的导通和截止情况。如果一切正常，说明电阻串联上二极管关断电路设计成功。

三、总结

mos管实拍图片991
