mosfet雪崩测试及失效模式分析

发布时间:2024-11-22编辑:pdmos浏览:0

### 什么是功率mosfet

功率mosFET全称为“金属-氧化物半导体场效应晶体管”,是现代电子设备中不可或缺的组件。它广泛应用于模拟和数字电路中,根据其通道(工作载流子)的极性分为N型和P型两种类型,通常被称为NMOSFET和PMOSFET。功率MOSFET在电子电路中起到开关、放大器等核心作用,尤其在电源管理、电机驱动等高功率应用场合表现尤为出色。

### 雪崩测试原理

雪崩测试是一项用于评估功率MOSFET在非钳位感性开关条件下的性能及可靠性的重要手段。该测试主要通过测量两个关键参数EAS和EAR来进行,其中EAS为单脉冲雪崩能量,定义了器件能够承受的最大能量;而EAR则为重复脉冲雪崩能量。这两个参数反映了MOSFET在面对雪崩击穿时的承受能力和稳定性。

### MOSFET雪崩失效模式深度剖析

#### 雪崩击穿的本质

雪崩击穿是一种电现象,当MOSFET两端电压超过其最大额定值BVDSS时发生。此时,漏极电流迅速增大,导致器件内部产生大量热量并最终可能造成损坏。

#### 封装过程的影响

研究显示,封装过程中可能引入的微小缺陷或应力集中点,会成为雪崩击穿发生的薄弱环节。因此,优化封装工艺对于提高器件整体可靠性至关重要。

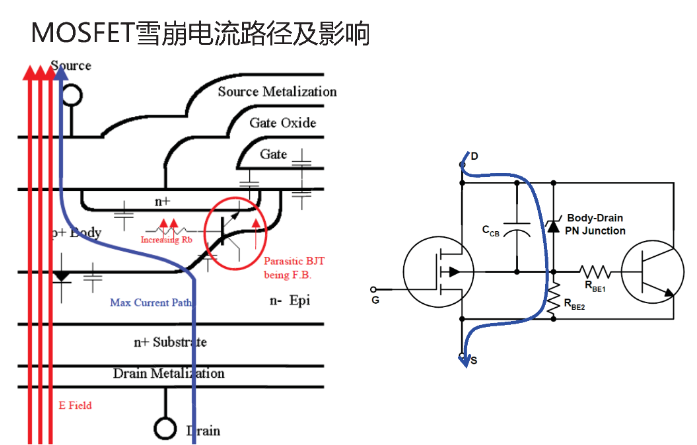

mosfet雪崩测试及失效模式分析


#### 晶圆设计缺陷的角色

晶圆上的微小缺陷同样会影响雪崩性能。这些设计缺陷可能源于制造过程中的杂质未完全清除或是结构设计不当,从而导致局部电场强度过高,易于触发雪崩效应。

#### 温度对雪崩特性的影响

工作温度的升高会降低MOSFET的耐压能力,使其更容易发生雪崩击穿。这是因为高温下电子运动加剧,碰撞电离的概率也随之增加,从而降低了器件的稳定性。

#### EAS和EAR测试的重要性

通过EAS和EAR测试可以直观地了解器件在不同负载条件下的雪崩耐受能力。这对于评估其在实际应用中的表现提供了重要依据。

总的来说,功率MOSFET作为电力电子系统中的核心元件,其雪崩测试及失效模式分析显得尤为重要。从封装到晶圆设计再到实际应用环境的温度控制,每一个环节都可能影响到最终产品的可靠性和寿命。通过深入理解这些失效机制并采取相应改进措施,我们可以有效提升功率MOSFET的性能,确保其在各种严苛条件下均能稳定工作。未来,随着材料科学和制造技术的进步,我们有理由相信功率MOSFET将展现出更加优秀的性能和应用前景。
