mos管做电源开关负载电流突然变大

发布时间：2024-12-05编辑：国产MOS管厂家浏览：0次

在现代电子设备中，MOS管（Metal-Oxide-Semiconductor）作为电源开关的应用非常普遍。然而在实际使用过程中，有时会遇到负载电流突然变大的情况。这种现象不仅可能导致系统不稳定，还可能对电路中的元器件造成损坏。本文将详细探讨导致mos管做电源开关时负载电流突然变大的原因。

#### 一、电源浪涌电流

电源浪涌电流是指电源在开启瞬间由于电容充电等原因产生的短时大电流。当电路中含有大电容时，如滤波电容或旁路电容，这些电容在电源刚接通时会迅速充电，导致瞬时的浪涌电流。如果没有适当的软启动设计，mos管可能会因此导通大量瞬时电流，从而引起电流突然变大的问题。

软启动电路通过在MOS管的栅极增加电容和电阻，延缓栅极电压的上升速度，使电源逐渐开启，从而有效限制浪涌电流。例如，增加一个与栅极串联的小电阻可以限制栅极电流，减缓MOS管的导通速度。

#### 二、电容效应与负载特性

电路中的电容元件是引发浪涌电流的重要原因之一。在电源电压突变时，电容器会快速充放电，导致电流急剧变化。特别是在含有大容量滤波电容的电路中，这一现象尤为明显。此外，其他负载特性如容性负载或感性负载，也会在通电瞬间产生较高的电流需求。

为了减少这种现象，可以在电路设计中增加预充电电阻或者采用软启动电路来逐步提升电压。比如在一些设计中，会在电路刚上电时通过一个较大的限流电阻对电容进行预充电，待电容电压稳定后，再并联一个较小的电阻以降低功耗。

#### 三、误操作与控制信号异常

MOS管的误操作也是导致电流突然变大的一个重要原因。如果MOS管的控制信号受到干扰或设计不合理，可能会导致MOS管非正常导通。例如，控制信号受到电磁干扰、接触不良或者逻辑电平不正确，都可能使MOS管误导通。

为防止此类问题，可以在MOS管的驱动电路设计中增加抗干扰电路，如滤波电容、屏蔽层及稳压器件等。此外，还可以考虑使用光耦隔离或者增加施密特触发器来提高控制信号的稳定性和抗干扰能力。

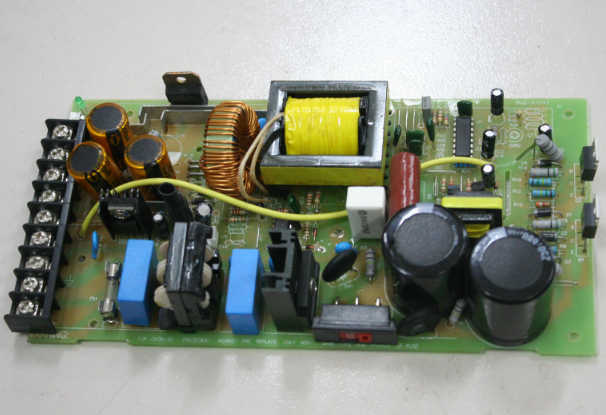

mos管做电源开关负载电流突然变大

#### 四、散热问题与热失效

MOS管在长时间工作或者在大电流情况下，会产生大量的热量。如果散热设计不合理，会导致MOS管过热，进而影响其导电特性甚至烧毁。例如，功率mosfet在高温下工作时，其漏电流会显著增加，从而使得负载电流变大。

优化散热设计和选用合适散热材料非常重要。例如在设计PCB时，尽量增大与散热有关的敷铜面积，或者增加散热器、风扇等主动散热装置。对于高功率应用场合，可以考虑使用热导管或者液冷等高效散热方式。

#### 五、雪崩击穿与寄生元件影响

在高压或高频应用中，MOS管可能会遇到雪崩击穿现象，即超过其承受电压时，MOS管突然发生雪崩效应，导致电流急剧增大。此外，电路中的寄生电感和寄生电容在高频情况下也会引起振荡，导致电流异常增大。

为了防止雪崩击穿，可以选择耐压更高的MOS管，或者在电路中增加钳位保护电路，如TVS管、压敏电阻等。寄生参数的影响可以通过优化PCB布局和走线方式来减小，尽量减少电路中的电感和电容效应。

#### 六、总结

综上所述，MOS管做电源开关负载电流突然变大的现象可能由多种因素引起，包括电源浪涌电流、电容效应与负载特性、误操作与控制信号异常、散热问题与热失效以及雪崩击穿与寄生元件影响。针对这些问题，可以采取相应的措施加以预防和解决，如软启动电路设计、增加抗干扰措施、优化散热设计及选择合适的保护器件等。通过合理的电路设计与优化，可以有效减小MOS管在电源开关应用中的电流突变风险，提高系统的可靠性和稳定性。
