mos管开关时间测试vgs和vds波形

发布时间:2024-12-12编辑:国产MOS管厂家浏览:0

### 一、前言

在现代电子设备中,金属氧化物半导体场效应晶体管(mosfet)由于其高频、高效和低功耗的特点被广泛应用。理解和测试 mosFET 的开关时间对于电路设计和优化至关重要。本文将详细介绍如何进行MOS管开关时间测试,并解析其中的Vgs 和 Vds 波形。

### 二、什么是MOSFET?

MOSFET是一种电压控制型器件,主要通过栅极-源极电压(Vgs)来控制漏极-源极之间的电流(Id)。它广泛应用于模拟和数字电路,尤其在开关电源领域表现卓越。

### 三、mos管开关时间测试基本原理

#### 1. 测试目的

MOS管的开关时间测试旨在评估其在特定应用条件下的响应速度。这包括开通延时、上升时间、关断延时和下降时间等参数,这些指标直接影响到电路性能。

#### 2. 测试设备与设置

测试设备通常包括波形发生器、示波器、双通道探头以及用于放置MOS管的测试夹具。测试前需确认各设备的连接正常,并选择合适的测试参数,如脉冲幅度、脉宽和频率。

#### 3. 测试步骤

测试过程中,MOS管栅极施加特定电压脉冲信号,同时监测其Vgs 和 Vds 波形变化,详细记录各关键点的时间参数,以便后续分析。

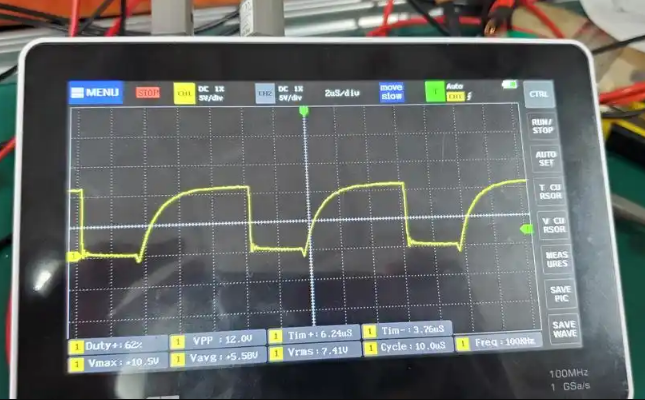

mos管开关时间测试vgs和vds波形


### 四、Vgs 和 Vds 波形分析

正确理解 Vgs 和 Vds 波形是分析 MOSFET 开关特性的关键。以下将对这两个波形进行详细解析。

#### 1. Vgs 波形分析

Vgs波形反映了栅极电压随时间的变化情况,其关键参数包括:

- **开通延时(Ton)**: 从栅极电压上升到阈值电压的10%开始,直到漏极电流开始明显增加为止。这个时间体现了栅极电容的充电过程。

- **上升时间(Tr)**: Vgs从10%上升到90%所需的时间。这个时间段内,MOS管从部分导通变为完全导通,标志着电流传导能力的快速增长。

- **关断延时(Toff)**: 从栅极电压开始下降到阈值电压的90%,直到漏极电流开始显著减少为止。这个时间段体现了栅极电容的放电过程。

- **下降时间(Tf)**: Vgs从90%下降到10%所需的时间。这个时间段内,MOS管从完全导通变为截止,漏极电流逐渐减少。

#### 2. Vds 波形分析

Vds波形则反映了漏极电压随时间的变化情况,其关键参数包括:

- **漏源电压下降时间**: 在MOS管开通过程中,漏源电压(Vds)从高电平迅速下降至接近零电平。这段时间越短,表明MOS管的开通速度越快。Vds下降时间的长短受到米勒效应的影响,即栅极-漏极电容(Cgd)在开关过程中的充放电效应。

- **平台期及其影响**: 在某些情况下,Vgs波形上会出现一个平台期,这是由于米勒效应导致的栅极电压保持不变,而漏极电流继续增大。此时,Vds波形也会相应地出现一个缓慢下降的过程。理解这一现象对于优化MOS管的开关性能至关重要。

### 五、测试结果分析与应用

通过对比分析不同测试条件下的Vgs和Vds波形,可以深入了解MOS管的开关特性。例如,不同的驱动电路布局、不同的寄生电感和电容都会对波形产生影响。根据测试结果,我们可以优化电路设计,选择更适合的MOS管型号或调整驱动条件,以达到最佳的开关性能。此外,这些测试数据还有助于建立精确的仿真模型,为进一步的理论研究和工程应用提供支持。

### 六、结论

通过对MOS管开关时间的测试及Vgs和Vds波形的分析,我们能够准确评估其开关特性,这对于电路设计和性能优化具有重要意义。未来,随着半导体技术的发展,更小尺寸、更快速度的MOS管不断涌现,对其开关特性的研究也将更加深入和复杂。
