mos管和三极管组合短路保护电路

发布时间:2024-12-13编辑:国产MOS管厂家浏览:0

在现代电子设备中,短路保护电路扮演着至关重要的角色。它能有效避免电路中的短路故障导致的设备损坏甚至安全事故。本文将详细介绍一种利用MOS管和三极管组合实现短路保护的方案。通过阐述其工作原理、设计要点及实际应用效果,旨在为广大电子工程师和技术人员提供参考。

#### 一、短路保护电路概述

短路保护电路是一种用于检测和保护电路免受短路故障影响的装置。在电子设备中,短路可能导致电流急剧上升,从而引发过热、元件损坏甚至火灾等严重后果。因此,设计合理的短路保护电路对于保障设备安全运行至关重要。

#### 二、mos管与三极管组合短路保护电路的原理

该短路保护电路的核心在于利用mos管和三极管的特性,实现对电路状态的快速检测和响应。具体来说,当电路正常时,MOS管作为开关元件,控制电流的通断;而当电路发生短路时,三极管迅速导通,触发保护机制,切断电流,从而保护电路。

1. **MOS管的作用**:MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种电压控制型半导体器件,具有输入阻抗高、噪声低、热稳定性好等优点。在短路保护电路中,MOS管作为主要的开关元件,通过控制其栅源电压(Vgs),可以实现对电路通断的精确控制。

2. **三极管的作用**:三极管(Bipolar Junction Transistor, BJT)是一种电流控制型半导体器件,具有放大和饱和两种工作状态。在短路保护电路中,三极管通常与MOS管组合使用,当检测到短路电流时,三极管迅速导通,为MOS管提供一个低阻抗的通路,使其能够迅速切断电流。

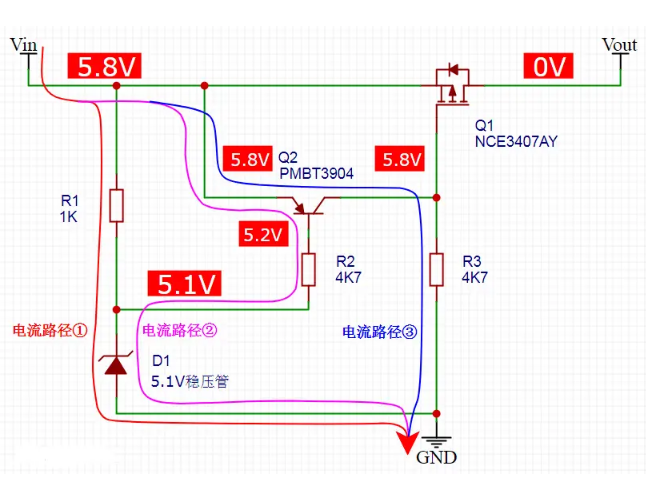

mos管和三极管组合短路保护电路


#### 三、MOS管与三极管组合短路保护电路的设计要点

1. **选择合适的MOS管**:根据电路的工作电压、电流以及工作环境等因素,选择合适的MOS管型号。需要考虑的因素包括MOS管的耐压值、电流承载能力、导通电阻以及热稳定性等。

2. **设计合理的驱动电路**:为了确保MOS管能够及时响应短路故障,需要设计合理的驱动电路。驱动电路应能够提供足够的栅源电压(Vgs),以确保MOS管在需要时能够迅速导通或关断。

3. **优化三极管的放大倍数**:三极管的放大倍数直接影响到短路保护电路的灵敏度和响应速度。因此,在选择三极管时,应优先考虑具有较高放大倍数的型号,并对基极偏置电路进行优化设计。

#### 四、实际应用效果分析

在实际应用中,该MOS管和三极管组合短路保护电路表现出了良好的性能。以下是一些具体的应用案例及其效果分析:

1. **电子设备内部保护**:在某款电子设备的内部电源模块中采用该短路保护电路后,设备在遭受短路故障时能够迅速切断电流,避免了因短路导致的设备损坏和安全事故。同时,由于MOS管的低导通电阻特性,电路在正常工作时的功耗也得到了有效降低。

2. **电动汽车充电系统**:在电动汽车的充电系统中,由于充电过程中电流较大且存在短路风险,因此采用了该短路保护电路对充电过程进行监控和保护。实际应用表明,该电路能够在充电过程中实时监测电流变化,一旦检测到短路故障能够立即切断电流,保障了充电过程的安全。

总的来说,该MOS管和三极管组合短路保护电路具有以下优点:一是响应速度快,能够在极短时间内切断短路电流;二是可靠性高,能够在各种恶劣环境下稳定工作;三是适用范围广,可广泛应用于各类电子设备和系统中。然而,也存在一些不足之处,如成本相对较高、设计复杂度较大等。因此,在实际应用中需要根据具体情况权衡利弊,选择最适合的短路保护方案。
