N531是一款常见的集成电路,广泛应用于各种电子设备中。对于电子工程师来说,理解其应用电路图的设计原理和工作流程是非常重要的。下面将详细解析N531的应用电路图,帮助大家提升对电子电路的理解和分析能力。
N531是一款同相驱动IGBT或mosfet的器件,具有价格低廉、性能稳定的特点。它能够直接驱动大功率开关,如IGBT、功率mosFET、继电器等,因此在小家电和其他低功耗设备中应用十分广泛。
在N531的应用电路图中,供电电压范围为5V至18V,输入电压范围也是0V至18V。这使得N531在不同的工作条件下都能够稳定运行。此外,N531的输出信号与输入信号同相位,这简化了电路设计和调试的过程。

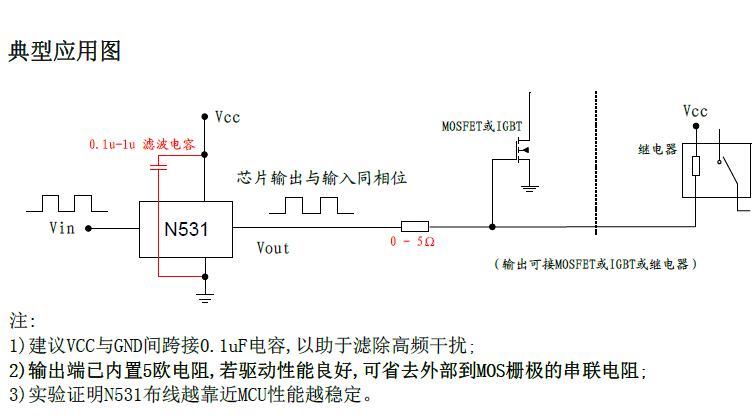

N531的典型应用电路图包括VCC与GND之间跨接滤波电容(建议值为0.1uF至1uF),以减少高频干扰。输出端已经内置了一个5欧姆的电阻,如果驱动性能良好,可以省去外部到MOS栅极的串联电阻。实验证明,N531布线越靠近MCU(微控制器),其性能越稳定。
具体来说,电路中的VCC引脚可以接到高至18V的电源电压中,而输出端则能输出等电位的电压,用于MOS管的可靠驱动。这种设计使得N531在实际应用中非常方便。
N531的内部结构框图显示,它实质上是一个推挽电路。推挽电路是一种常用的功率放大电路,通过两个晶体管交替导通来驱动负载。在N531中,这个推挽电路被集成在一个小巧的芯片内,大大简化了电路设计。
在电磁炉等大功率设备中,N531也有着广泛的应用。它能够驱动高达1200V 25A的IGBT和1200V 20A的IGBT,这使得其在高压环境下也能稳定工作。此外,N531还具有较低的静态功耗(约1mA左右),适合需要长时间工作的设备。
需要注意的是,N531不能用于推PMOS,因为市面上大部分应用都是NMOS和IGBT。此外,它的耐压最高为24V,因此在使用时应确保电压不超过这个范围。同时,由于其静态功耗不为零,所以在设计低功耗设备时需要考虑这一点。
N531是一款功能强大且成本低廉的集成电路,适用于驱动各种功率开关。通过对N531应用电路图的详细解析,我们可以更好地理解其工作原理和应用场景。希望这篇文章能帮助大家提升对电子电路的理解和分析能力,以便在实际应用中能独立完成电路设计和故障排查。
