Nmos管,即N沟道金属氧化物半导体场效应晶体管,是一种利用电场控制导电性的元件。其结构使得它在电源正常连接时允许电流通过,而在电源反接时阻断电流,从而起到保护作用。这种特性使得Nmos管成为设计防反接电路的理想选择。

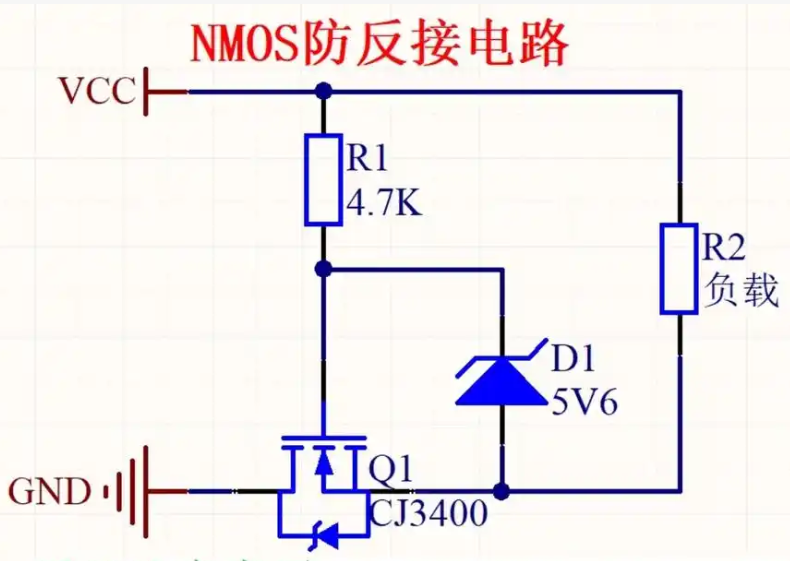

在正常接入电源的情况下,NMOS管的工作原理相对简单。一旦电源接通,栅源电压Vgs为正值,NMOS管处于导通状态。这时,负载两端的电压等于输入电压减去NMOS管本身的导通压降,保证了电路的正常工作。然而,当电源极性反接时,情况就会发生显著变化。此时,栅源电压Vgs变为负值,导致NMOS管进入截止状态,相当于电路中的开关被切断,阻止了电流流向负载端,有效避免了因电源反接导致的损害。
为了提高NMOS管防反接保护电路的可靠性和稳定性,设计者们通常会在电路中加入额外的元件。例如,稳压管的使用可以在电源反接时提供过压保护,防止高电压对电路造成损害。同时,保险丝的加入可以作为最后的安全保障,在异常情况下切断电路,避免更大的损失。此外,为了防止开通时产生尖峰,还可以在NMOS管的漏极和源极间并联一个电容。
尽管NMOS管防反接电路具有许多优点,但在实际应用中也存在一些需要考虑的限制因素。例如,电流容量不足时可能需要并联多个MOS管来满足要求,而耐压不够的情况则需要选用更高耐压的MOS管。这些因素都需要在电路设计阶段进行充分考虑和测试验证。
与PMOS防反接电路相比,NMOS管在某些方面展现出更好的适应性。通常系统共地时使用PMOS防反接,而共源时则使用NMOS防反接。这是因为PMOS管在导通时需要克服体二极管的压降,而NMOS管则不存在这一问题,因此在共源应用场合更为合适。
NMOS管防反接保护电路凭借其低导通压降、快速响应和高可靠性的特点,成为了电子电路设计中的一种有效保护手段。通过对NMOS管的合理应用和电路设计的精细调整,可以大幅提升电子产品的安全性能和用户体验。未来,随着材料科学的进步和技术的创新,我们可以期待更加高效、智能的防反接解决方案的出现,为电子设备的安全保驾护航。
