mos管吸收电路的设计

发布时间:2025-02-02编辑:国产MOS管厂家浏览:0

在现代电子设备中,金属氧化物半导体场效应管(mosfet)已经成为不可或缺的组件。MOS管由于其高频、高效和低功耗的特性,广泛应用于模拟和数字电路设计中。然而,在任何电力电子设备中,mos管开关时会产生大量的噪声和尖峰电压,这不仅会影响设备性能,还可能降低组件的寿命。为了应对这些问题,吸收电路(Snubber Circuit)成为了一种常见的解决方案。本文将详细介绍mos管吸收电路设计的基本原理、类型及其应用。

## 什么是MOS管吸收电路?

MOS管吸收电路是一种附加电路,用于抑制MOS管开关过程中产生的尖峰电压和电磁干扰。它通常由一个或多个无源元件(如电阻、电容和电感)组成,通过消耗或分散瞬间能量来保护MOS管及其他电路元件。

## 为什么需要MOS管吸收电路?

在MOS管开通和关断的瞬间,电流和电压的变化非常迅速,这会导致以下几方面的问题:

- **尖峰电压**:快速关断时,电感负载会产生反向电动势,形成尖峰电压,可能超过MOS管的最大额定电压,从而导致损坏。

- **电磁干扰(EMI)**:快速的电压和电流变化会产生高频噪声,干扰附近其他电子器件的正常工作。

- **热应力**:频繁的尖峰电压会增加MOS管的热应力,缩短其使用寿命。

吸收电路通过缓释这些瞬态能量,可以有效减少上述问题,提高电路的稳定性和可靠性。

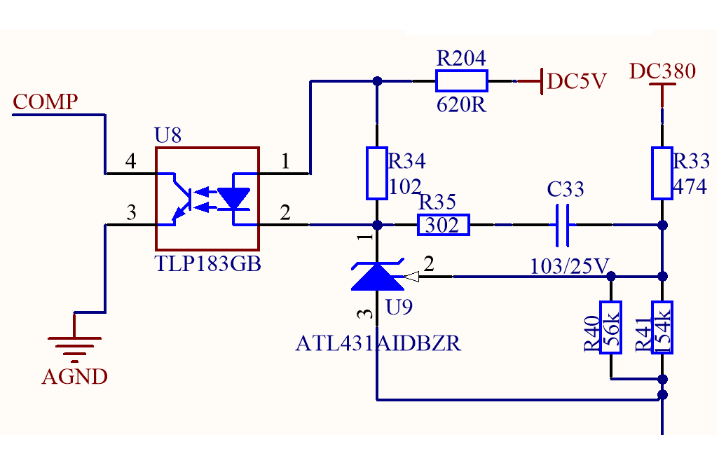

mos管吸收电路的设计

## MOS管吸收电路的类型

### 1. RC吸收电路

RC吸收电路是最基本的吸收电路之一,通常并联在MOS管的两端。它由一个电阻(R)和一个电容(C)组成。

- **工作原理**:当MOS管关断时,电感负载产生的反向电动势通过二极管对电容进行充电,此时电阻限制了充电电流的大小,从而减小了尖峰电压;当MOS管开通时,电容通过电阻放电,将储存的能量回馈到电路中。

- **优点**:结构简单,成本低廉。

- **缺点**:在高频应用中损耗较大,效率较低。

### 2. RCD吸收电路

RCD吸收电路是RC吸收电路的改进版,在RC电路的基础上增加了一个二极管。

- **工作原理**:二极管在MOS管导通时反向偏置,阻止电容通过电阻放电;在MOS管关断时,二极管正向导通,允许电容通过二极管充电,同时电阻限制充电电流。

- **优点**:相比RC吸收电路,RCD吸收电路在高频应用中的损耗较小,效率更高。

- **缺点**:电路稍复杂,但仍在可接受范围内。

### 3. LCD(Low-lossless Snubber Circuit)电路

LCD吸收电路设计更为复杂,但其损耗更低,适用于高频、高功率场合。

- **工作原理**:使用谐振技术,通过精确计算电感和电容的值,使吸收电路在特定频率下工作于谐振状态,从而实现最小的能量损耗。

- **优点**:效率高,适用于高频高功率应用。

- **缺点**:设计和调试较为复杂,成本较高。

## 如何设计一个高效的MOS管吸收电路?

设计一个高效的MOS管吸收电路需要考虑以下几个因素:

### 1. 确定尖峰电压和电流

首先需要测量或估算MOS管在开通和关断时的尖峰电压和电流。这将决定吸收电路需要消耗或分散多少能量。

### 2. 选择合适的拓扑结构

根据具体应用场景选择合适的吸收电路拓扑结构。对于一般的小功率应用,RC或RCD吸收电路足够;对于高频高功率应用,可以考虑LCD吸收电路。

### 3. 计算元件参数

根据确定的拓扑结构和平特性参数来选择吸收电路的元件值。例如,对于RC吸收电路,需要计算合适的电阻和电容值;而对于RCD吸收电路,还需要计算二极管的特性参数。

### 4. 仿真与测试

使用电路仿真软件验证吸收电路的性能,之后在实际电路中进行测试和调整。确保吸收电路能够有效抑制尖峰电压和电磁干扰,并且不会引入额外的损耗或不稳定因素。


## 实际应用与案例分析

### 电源转换器中的应用

在DC-DC电源转换器中,MOS管常用于开关调节。由于高频切换导致的尖峰电压可能会影响转换效率和稳定性。通过添加RCD吸收电路,可以有效降低尖峰电压,提升电源转换器的效率和可靠性。

### 电机驱动中的应用

在电机驱动控制中,MOS管用于控制电机的启停。电机的感性负载会在MOS管关断时产生高压尖峰。LCD吸收电路可以很好地应对这一问题,使得电机驱动更加平稳可靠。

### 注意事项

- **元件选择**:尽量选择高质量、低ESR(等效串联电阻)的电容和电阻,以获得更好的吸收效果。

- **散热处理**:吸收电路中的电阻可能会因通过大电流而发热,必要时需增加散热片或其他散热措施。

- **布局设计**:合理布置吸收电路的元件位置,尽量减少寄生电感和电阻的影响,提高电路的整体性能。

MOS管吸收电路作为电力电子设备中的关键部分,其设计与应用直接影响到系统的可靠性和性能。不同类型的吸收电路各有优缺点,应根据具体的应用场景选择合适的吸收电路拓扑结构,并通过合理的设计与优化实现最佳效果。未来随着电子技术的不断发展,吸收电路的设计将会进一步优化,为各类电力电子设备提供更高效、更稳定的保障。
