单片机驱动三极管再驱动mos电路

在电子电路设计中，单片机驱动三极管再驱动MOS管的电路结构应用广泛。这种组合充分发挥了各元件的优势，实现了高效、稳定的电路控制。以下将从原理、优势、设计要点及实际应用等方面展开论述。

一、电路工作原理

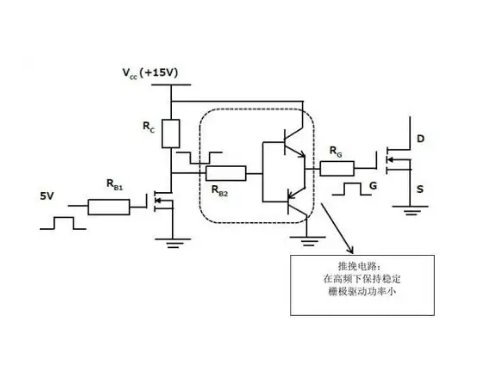

单片机作为控制核心，其I/O口输出的电平信号通过三极管传递至mos管。由于mos管是电压驱动型元件，需要足够的栅源电压（Vgs）才能导通。而单片机的I/O口电压通常为3.3V或5V，直接驱动MOS管可能因电压不足导致无法可靠导通。此时，三极管充当“电压放大器”的角色：当单片机输出高电平时，三极管导通，将更高的电压传递至MOS管的栅极，从而确保MOS管完全开启；反之，单片机输出低电平时，三极管截止，MOS管也随之关闭。

场景化比喻：若将MOS管比作“大门”，三极管则是“钥匙管家”。单片机发出开关指令，三极管负责将微小的电流信号转化为足够的电压驱动“大门”开启或关闭。

二、为何采用三极管驱动MOS管

1. 降低驱动电压要求

2. MOS管的导通需要较高的栅极电压（例如12V以上），但单片机的I/O口电压有限。三极管可通过电流放大作用，将低电压信号转换为高电压驱动，解决电压不匹配问题。

3. 提高电路可靠性

4. 直接由单片机驱动MOS管时，若负载较大或存在干扰，可能导致MOS管误动作。三极管作为缓冲层，隔离了单片机与MOS管间的直接联系，增强了抗干扰能力。

5. 保护单片机端口

6. 三极管可限制流入单片机I/O口的电流，避免因过流损坏单片机。例如，当MOS管驱动高功率负载时，三极管能有效分流，保护单片机安全。

数据支撑：假设单片机I/O口最大驱动电流为20mA，而MOS管栅极需瞬间注入50mA电流才能快速导通。三极管的电流放大倍数（β）可达数十倍，轻松满足驱动需求。

三、关键设计要点

1. 三极管选型

• 选择NPN型三极管时，需确保其集电极电流（IC）和耐压（Vce）满足MOS管栅极驱动需求。

• 常用的型号如2N2222、8050等，适用于中小功率场景；大功率场景可选用达林顿三极管（如TIP122）以提升电流增益。

1. 栅极电阻配置

• 在三极管与MOS管栅极间串联电阻（Rg），可抑制振荡并控制MOS管开关速度。

• 典型值范围：10Ω~100Ω。电阻过小可能导致栅极过流，过大则影响开关响应。

•


1. 保护二极管的必要性

• 在三极管基极与地之间反接一个二极管（如1N4148），可防止反向电压击穿三极管。

• 该设计尤其在感性负载（如继电器、电机）场景下至关重要，可有效泄放反向电动势。

场景化示例：若驱动一个24V电磁阀，单片机输出5V信号，通过9013三极管驱动IRF540 MOS管。此时，三极管基极需串联限流电阻（如1kΩ），栅极电阻取50Ω，并添加保护二极管以防止电磁阀断电时的高压脉冲损坏电路。

四、实际应用案例分析

1. 继电器驱动电路

• 场景：单片机控制24V继电器切换电源通断。

• 方案：单片机→三极管（如8550）→MOS管（如IRFZ44N）→继电器线圈。

• 优势：三极管提供足够电流驱动MOS管，MOS管则承担高电压切换任务，避免继电器线圈反冲电流直接影响单片机。

1. LED灯阵控制

• 场景：单片机通过MOS管驱动多组高亮LED。

• 方案：单片机→三极管（如2N7002）→MOS管（如AO3400）→LED阵列。

• 优势：三极管降低单片机驱动电流需求，MOS管低内阻特性减少发热，延长LED寿命。

五、常见误区与优化建议

1. 忽视三极管散热

• 三极管在高频率开关时易发热，需加装散热片或选择贴片封装型号（如S8050）以提升散热效率。

1. 忽略栅极电荷释放

• MOS管栅极存在寄生电容，开关时需通过下拉电阻（如10kΩ）快速放电，否则可能导致拖尾导通甚至误触发。

1. 未考虑电压兼容性

• 若单片机为3.3V系统，需选择阈值电压（Vgs(th)）较低的MOS管（如逻辑电平型mosfet），或通过外部升压电路（如电荷泵）提升栅极电压。

总结：单片机驱动三极管再驱动MOS管的电路结构，本质是通过分级放大与隔离，实现弱电控制强电的目标。设计时需重点关注元件参数匹配、保护机制及散热问题。这种架构广泛应用于工业控制、智能家居等领域，兼具经济性与可靠性，是工程师的“性价比之选”。
