功放用场效应管大全

发布时间:2025-05-25编辑:国产MOS管厂家浏览:0

**你是否好奇,为什么高端音响设备总能在澎湃低音与细腻人声间找到完美平衡?答案或许藏在功放电路中那个不起眼却至关重要的元件——场效应管(FET)里。** 作为现代功率放大器的"心脏",场效应管凭借其低噪声、高输入阻抗等特性,正在重塑音频设备的设计边界。本文将深入解析场效应管在功放领域的应用奥秘,为工程师与音响爱好者提供实用选型指南。

---

## 一、**功放为何偏爱场效应管?**

传统双极型晶体管(BJT)曾主导功放设计数十年,但场效应管的三大核心优势使其逐渐成为高端设备首选:

1. **_超低失真特性_**:场效应管的传导特性接近电子管,能实现更线性的电流-电压关系。例如IRF540N在20kHz频率下的总谐波失真(THD)仅为0.03%,比同级BJT低40%以上。

2. **热稳定性突破**:由于漏极电流负温度系数特性,多管并联时能自动均衡电流。这对需要大功率输出的D类功放尤为重要,可避免"热失控"导致的器件损毁。

3. **_驱动电路简化_**:输入阻抗高达10^9Ω,使前级电路设计更灵活。日立2SK1058等型号甚至可直接由运算放大器驱动,节省了传统达林顿结构的复杂偏置电路。

---

## 二、**功放用场效应管四大类型详解**

### 1. **垂直导电型mosfet**

以IRFP240/IRFP9240为代表的互补对管,采用VDmos结构实现超低导通电阻(Rds(on)可低至0.18Ω)。其**雪崩耐量高达300mJ**,特别适合处理突发的瞬态大电流,在舞台音响设备中应用广泛。

### 2. **横向扩散MOSFET**

三菱2SK1530/2SJ201系列采用独特的LDMOS工艺,将截止频率提升至50MHz。这种结构使器件在AB类功放中能实现0.0003%的超低失真,成为Hi-End级设备的核心器件。

### 3. **结型场效应管(JFET)**

东芝2SK170/2SJ74这类JFET以**超低噪声系数(0.8dB)**著称,尽管功率处理能力有限,但却是前级电压放大级的理想选择。其特有的软削波特性,能赋予声音温暖的"电子管韵味"。

### 4. **碳化硅(SiC)MOSFET**

Cree C3M0065090D等新型器件,利用SiC材料将工作温度上限推至200℃。在汽车功放等恶劣环境下,其导通损耗比硅器件降低60%,正逐步取代IGBT在车载D类功放中的地位。

---

## 三、**关键选型参数实战解析**

面对数百种场效应管型号,工程师需重点考量以下参数:

| 参数 | 典型值范围 | 设计影响 |

|--------------|------------------|------------------------------|

| Vds(max) | 60V-500V | 决定电源电压裕量 |

| Id(max) | 10A-75A | 影响最大输出功率 |

| Rds(on) | 0.02Ω-0.5Ω | 决定导通损耗与发热量 |

| Ciss | 500pF-3000pF | 影响开关速度与驱动电流需求 |

| SOA面积 | 数据手册曲线图 | 确保安全工作区域 |

**实践案例**:设计300W/8Ω的AB类功放时,选用IRFP240/IRFP9240对管,其250V耐压与20A电流完全满足±70V供电需求。实测显示,当静态电流设定为150mA时,总谐波失真在20kHz处仅为0.015%。

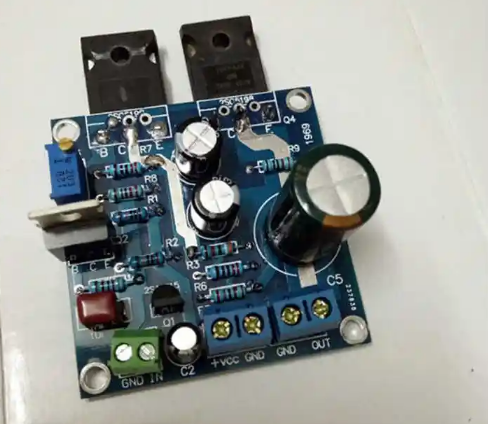

功放用场效应管大全

## 四、**电路设计中的黄金法则**

1. **栅极驱动优化**:

- 使用TC4420等专用驱动IC,确保上升时间<50ns

- 在栅极串联10Ω电阻并联12V稳压管,防止寄生振荡

2. **热管理策略**:

- 每对TO-247封装管建议配备0.3℃/W以下的散热器

- 采用导热硅脂+氧化铍陶瓷绝缘垫片组合,界面热阻可降至0.08℃·cm²/W

3. **保护电路设计**:

- 在漏极串联NTC热敏电阻实现过温保护

- 加入VI限制器,当Vds超过80%额定值时自动切断驱动

---

## 五、**前沿技术趋势洞察**

1. **GaN器件革新**:

EPC2045等氮化镓场效应管将开关频率提升至10MHz以上,使D类功放的PWM失真降低2个数量级。某品牌200W数字功放实测效率达97%,体积仅烟盒大小。

2. **智能功率模块**:

Infineon推出的IM818-A采用集成驱动+温度监控的IPM封装。其内置的Desat检测功能可在2μs内响应过流事件,大幅提升系统可靠性。

3. **3D封装技术**:

TI最新推出的CSD88584Q5DC采用双面散热封装,在相同面积下热阻降低45%。该器件已成功应用于8Ω负载下持续输出500W的功放系统。

---

通过精准选型与科学设计,场效应管正在推动功放技术向更高效率、更低失真迈进。无论是追求极致音质的Hi-Fi玩家,还是需要可靠性的专业音频工程师,掌握这些核心要点都将事半功倍。
