三极管开关控制mos管电路分析

在电子电路的广阔世界中，三极管开关控制MOS管电路犹如一位精准的指挥官，巧妙地调配着电流与电压的“兵力”，实现高效且灵活的电力控制。这一电路组合不仅融合了三极管的可靠开关特性与mos管的强大功率处理能力，更在众多电子设备中扮演着关键角色，从工业自动化设备到智能家居系统，其身影无处不在。

三极管，作为经典的半导体器件，具备出色的电流放大和开关功能。当其在开关状态下工作时，能够依据基极电流的大小，精准地控制集电极电流的通断，就如同一个精确的阀门，掌控着电流的流向。而mos管，以其高输入阻抗、低导通电阻等卓越特性，在处理大功率电路时游刃有余。二者携手，便能构建出性能卓越的控制电路。

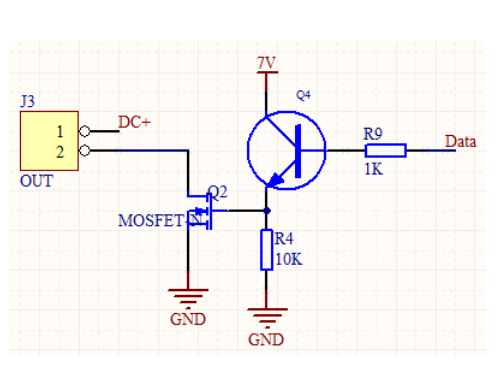

在该电路中，三极管的基极接收来自控制信号源的指令。当控制信号为高电平时，三极管的基极有足够电流流入，使其迅速进入饱和导通状态。此时，三极管的集电极与发射极之间呈现出低阻抗通路，如同打开了一扇通往MOS管栅极的大门。MOS管的栅极得到这一低阻抗的连接路径，便在其内部形成导电通道，源极与漏极之间开始导通，负载电流得以顺利通过，整个电路进入工作状态，实现对负载的开启操作。

相反，当控制信号变为低电平时，三极管的基极电流被切断，三极管迅速切换至截止状态。这相当于关闭了通往MOS管栅极的通路，MOS管因栅极失去控制信号而关断，负载电流被切断，电路停止工作，完成对负载的关闭动作。这种通过三极管开关状态的变化来精准控制MOS管导通与截止的方式，具有响应速度快、控制精度高的显著优点。

以智能家居中的灯光控制系统为例，通过微控制器输出的控制信号，经三极管开关控制MOS管电路，可以轻松实现对灯具亮度的调节以及开关操作。不仅能够提供稳定可靠的照明控制，还能有效节能，延长灯具使用寿命。在工业生产线上，该电路可用于电机驱动控制，根据生产需求精确调节电机的转速与启停，保障生产过程的高效与稳定。

然而，在实际应用中，也需关注一些关键要点。三极管与MOS管的参数匹配至关重要，如三极管的集电极最大电流承载能力要能满足MOS管栅极驱动电流的需求，MOS管的耐压值要高于电路中的最大电压，以确保电路安全稳定运行。同时，散热问题也不容忽视，尤其是在高功率应用场景下，需为三极管和MOS管配备合适的散热措施，防止器件因过热而损坏。

深入理解三极管开关控制MOS管电路的工作原理与应用技巧，对于电子工程师和爱好者而言，是在电子电路设计与创新领域迈出的坚实一步。掌握这一核心技术，便能在复杂多变的电子世界中自如穿梭，创造出更多功能强大、性能稳定的电子设备，为现代科技生活注入源源不断的动力。
