mosfet静态参数测试方法

发布时间:2025-06-28编辑:国产MOS管厂家浏览:0

在电子工程领域,mosfet(金属 - 氧化物 - 半导体场效应晶体管)如同一个精密的电子开关,广泛应用于各种电路中。而了解其静态参数并掌握测试方法,对于确保电路的稳定运行和优化设计至关重要。本文将深入探讨 mosFET 静态参数测试方法,带您揭开这一神秘技术领域的面纱。

一、MOSFET 静态参数的重要性

MOSFET 的静态参数是其在直流状态下表现出的关键特性指标,这些参数犹如电子器件的“身份证”,决定了 MOSFET 在电路中的性能表现。例如,阈值电压(Vth)就像是一个触发开关的临界值,只有当栅极电压达到这个特定值时,MOSFET 才开始导通电流,它直接影响着电路的开启和关闭状态。漏极击穿电压则像是一道安全防护门槛,规定了漏极能承受的最大电压,超过这个限度,MOSFET 可能就会被击穿损坏,导致电路故障。这些静态参数对于电子工程师来说,是在设计和调试电路时必须精准把握的关键要素,它们关乎着整个电路系统的稳定性、可靠性和性能优劣。

二、常见的 MOSFET 静态参数

(一)阈值电压(Vth)

阈值电压是指当 MOSFET 处于截止状态时,栅极电压与源极电压之间的电压差。简单来说,它是使 MOSFET 开始导通的最小栅极电压。可以将其类比为一扇门的门槛,只有当栅极电压这个“推动力”达到门槛高度时,电流才能顺利通过这扇门(即 MOSFET 导通)。例如,在某些低功耗电子设备中,精确知晓 MOSFET 的阈值电压,有助于合理设计电路,确保在低电压供电情况下,MOSFET 能够准确切换状态,避免不必要的功耗。

(二)漏极击穿电压

漏极击穿电压表示 MOSFET 所能承受的漏极与源极之间的最大电压。想象一下,它是 MOSFET 这个电子元件的“耐力极限”,如果施加在漏极上的电压超过了这个极限,就如同给一座桥梁施加了超过其承载能力的重量,可能会导致 MOSFET 内部结构损坏,使其失去正常的开关功能,进而影响整个电路的正常工作。

(三)漏极额定电压与漏极额定电流

漏极额定电压是指在保证 MOSFET 能长期稳定工作的前提下,漏极所允许施加的最高电压。而漏极额定电流则是在特定条件下,漏极能够安全通过的最大电流。这两个参数共同限定了 MOSFET 在电路中的工作范围,就像给汽车发动机规定了最高转速和最大油门开度一样,只有在规定的范围内使用,才能确保 MOSFET 稳定可靠地运行,不至于因过压或过流而损坏。

(四)栅极开启电压

栅极开启电压与阈值电压类似,但它更侧重于从外部控制的角度来看,是指为了使 MOSFET 完全导通,需要在栅极上施加的电压。它就像是启动一台机器的启动按钮所需的最小力度,只有达到这个电压,才能确保 MOSFET 充分导通,让电流顺畅地通过,从而保证电路按照设计意图正常工作。

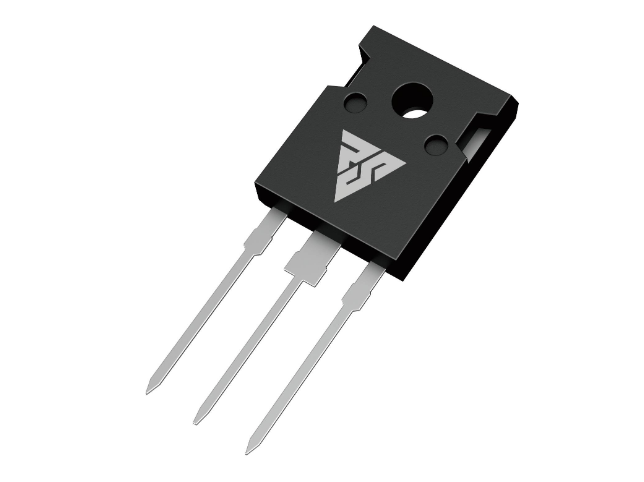

mosfet静态参数测试方法

三、MOSFET 静态参数测试方法

(一)阈值电压测试

阈值电压可以通过静态测试来获取。一般采用恒流法,即在源极和漏极之间施加一个恒定的微小电流,然后逐渐改变栅极电压,同时监测漏极电流的变化。当漏极电流开始出现明显变化时,此时对应的栅极电压即为阈值电压。这就好比在寻找那个刚好能让水流通过阀门的临界压力,通过精细地调节和监测,准确地找到这个关键的电压值。

(二)输出特性测试

输出特性测试主要是研究在不同栅极电压下,漏极电流与漏极电压之间的关系。在测试过程中,固定栅极电压,然后逐步改变漏极电压,测量对应的漏极电流,绘制出输出特性曲线。这条曲线类似于汽车发动机的性能曲线,不同栅极电压下的曲线反映了 MOSFET 在不同“驾驶模式”(栅极控制)下的工作性能,通过分析这些曲线,可以深入了解 MOSFET 在各种工作状态下的特性,如放大能力、电阻特性等。

(三)转移特性测试

转移特性测试重点考察栅极电压对漏极电流的控制作用,即绘制 ID = f(VGS) 曲线。以某品牌 MOSFET 参数为例,在测试时,在漏极 D 和源极 S 之间连接合适的测量设备(如 SMU1 - IT2805),施加特定的 VDS 值,然后改变 VGS,记录相应的 ID 值。随着 VGS 的增大,沟道中可移动的电子增多,沟道电阻减小,ID 也随之增大,直到 ID 不再因 VGS 增大而明显变化。这个过程类似于调节水龙头的开关,VGS 就是调节把手,ID 则是流出的水量,通过观察水量随开关调节的变化,了解水龙头(MOSFET)的特性。

四、测试设备与技术发展

随着电子技术的不断进步,MOSFET 静态参数测试设备也越来越先进。例如 ITECH 最新图形化源测量单元 IT2800,它能够实现高精度、自动化的测试流程,大大提高了测试效率和准确性。还有普赛斯 MOSFET|BJT 静态参数测试系统,集多种测量和分析功能于一体,不仅可以精准测量不同封装类型功率器件的静态参数,还具备高电压和大电流特性、μΩ 级精确测量、纳安级电流测量能力等特点,能够满足各种复杂场景下的测试需求。

MOSFET 静态参数测试是电子工程领域中一项重要且复杂的工作。通过对各项静态参数的准确测试和深入理解,电子工程师能够更好地选型和应用 MOSFET,设计出性能卓越、稳定可靠的电子电路。希望本文能够为广大电子爱好者和专业人士在 MOSFET 静态参数测试方面提供有益的参考和帮助,让大家在探索电子世界的旅程中更加得心应手。
