pmos防反接电路与nmos防反接

在电子电路设计中，防止电源反接是一个常见且重要的问题。Pmos和NMOS作为两种常用的场效应管，在防反接电路设计中发挥着关键作用。本文将深入探讨PMOS防反接电路与NMOS防反接的原理、特点及应用场景，为电子工程师提供一份实用的设计指南。

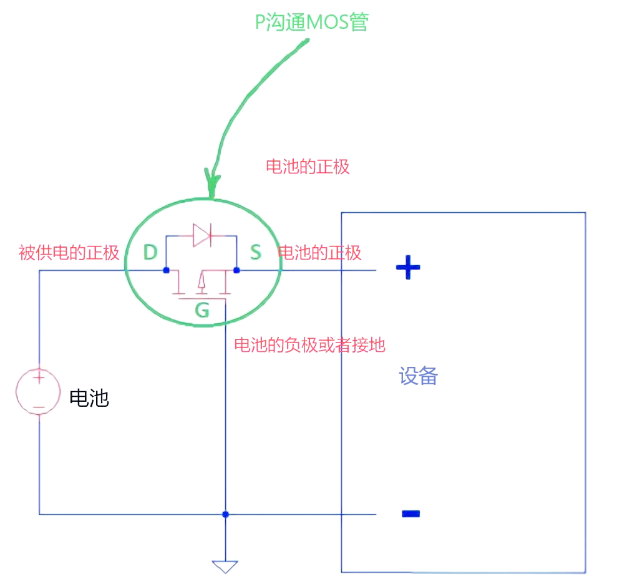

一、PMOS防反接电路原理

PMOS防反接电路的核心在于利用P型金属氧化物半导体场效应晶体管（Pmosfet）的特性来实现电源的单向导通。在正常接入电源时，通过合理配置电路参数，使PMOS管的栅极电压满足导通条件，从而允许电流正常通过。而当电源反接时，Pmos管的栅极电压不再满足导通条件，管子关断，有效防止了反向电流对电路的冲击。

二、NMOS防反接电路原理

与PMOS类似，NMOS防反接电路也是基于N型金属氧化物半导体场效应晶体管（NMOSFET）的特性设计的。在正常电源接入时，NMOS管同样处于导通状态，允许电流通过。而当电源反接时，NMOS管的栅极电压无法满足导通条件，管子关断，实现了防反接保护。

三、PMOS与NMOS防反接电路的比较

**1. 工作原理相似性：**PMOS和NMOS防反接电路的基本原理都是通过控制场效应管的栅极电压来实现电源的单向导通。在正常电源接入时，管子导通；电源反接时，管子关断。

**2. 器件特性差异：**PMOS和NMOS在导电沟道、载流子类型等方面存在差异。PMOS是P型半导体，导电沟道为空穴；而NMOS是N型半导体，导电沟道为电子。这种差异导致了它们在导电性能、开关速度等方面的不同。

**3. 应用场景选择：**在选择PMOS还是NMOS进行防反接设计时，需要考虑电路的具体需求。一般来说，如果电路系统是共地的，更倾向于使用PMOS进行防反接；而如果是共源的，则可能更适合使用NMOS。

四、设计要点与注意事项

**1. 稳压二极管的使用：**在某些防反接电路设计中，会加入稳压二极管来稳定栅极电压，确保场效应管在正常电源接入时能够可靠导通。然而，是否使用稳压二极管需要根据具体应用场景和MOS管的Vgs耐压来决定。

**2. 电阻的选择：**防反接电路中通常会串联一个电阻来限制电流，防止过大的电流对电路造成损害。电阻的阻值需要根据MOS管的额定电流和实际应用场景来选择合适的值。

**3. 电路布局与布线：**合理的电路布局和布线对于防反接电路的稳定性和可靠性至关重要。需要确保电源线、地线以及信号线的布局合理，避免交叉干扰和噪声影响[citation:无直接提及，但为电路设计常识]。

五、实际应用案例分析

以某款电子设备为例，该设备在设计时就充分考虑了电源防反接的问题。根据设备的电路结构和工作需求，工程师选择了PMOS管作为防反接元件。在正常电源接入时，PMOS管导通，设备正常工作；而当电源意外反接时，PMOS管迅速关断，有效保护了设备内部的电子元件不受损坏。这一设计不仅提高了设备的可靠性，还延长了设备的使用寿命。

六、总结与展望

PMOS和NMOS防反接电路作为电子电路设计中的常用保护措施，具有结构简单、成本低廉、效果显著等优点。通过合理配置电路参数和选择合适的器件，可以实现对电源反接的有效保护。未来，随着电子技术的不断发展和创新，防反接电路的设计也将更加多样化和智能化，为电子设备的安全稳定运行提供更加可靠的保障。
