低压大功率mos

在当今电子设备高度普及的时代，从随身携带的手机、平板到各类智能家电，再到工业自动化设备，都离不开一种关键元件——低压大功率MOS管。它如同电子世界的“能量守门员”，默默掌控着电流的通断与调配，为设备的稳定运行提供核心支持。

什么是低压大功率mos？

这类器件属于特殊设计的金属-氧化物半导体场效应晶体管（mosfet），其最大特点是开启电压远低于传统型号。例如，普通MOS可能需要1.5V才能启动，而低阈值版本仅需0.7V即可导通。这种特性使它在电池供电的设备中表现尤为突出：当手机电量降至警戒线时，它能以更小的能耗维持系统运转；就像用钥匙轻轻转动门锁替代暴力踹门，既节省能量又减少损耗。同时，它还能承载较高的连续电流，满足电机驱动、风扇调速等大功率需求。

应用场景全解析

1️⃣ 消费电子领域：智能手机内部复杂的电源管理系统依赖低压MOS实现高效降压转换，确保处理器与传感器在低电压下稳定工作。想象一下，若把电池比作蓄水池，低压MOS就是精密的水闸，既能避免水流过猛损坏电路，又能精准分配至各个模块。

2️⃣ 工业机器人关节控制：机械臂的灵活运动需要频繁启停电机，低压大电流特性让控制器能快速响应指令，如同交响乐团指挥家手中灵动的指挥棒，协调每个动作的节奏与力度。

3️⃣ 车载电子系统：汽车仪表盘中的LED背光、车窗升降器等部件均采用此类器件，它们在车辆电瓶有限的电压范围内稳定运行，犹如血管中的红细胞，将电能输送到车身每个角落。

4️⃣ DC-DC电源模块：笔记本电脑适配器内部的降压电路使用低压MOS进行高效能量转换，如同变压器般将高压交流电转化为适合芯片使用的低压直流电，过程中发热更少、效率更高。

选型误区与解决方案

许多工程师曾陷入“参数相似即可互换”的思维陷阱。实际上，直接用普通MOS替换低阈值型号会导致严重问题：原设计0.7V驱动的电路若接入阈值1.2V的器件，会因导通不足使MOS长期处于线性放大区，宛如让运动员穿着铅块跑步，最终引发异常发热甚至烧毁。正确的做法是重新校准栅极驱动电压，或选择阈值匹配的专用型号。例如，在修复老旧设备时，可通过测量原机驱动信号幅度，再对照数据手册挑选参数相近的新件。

封装形式的进化论

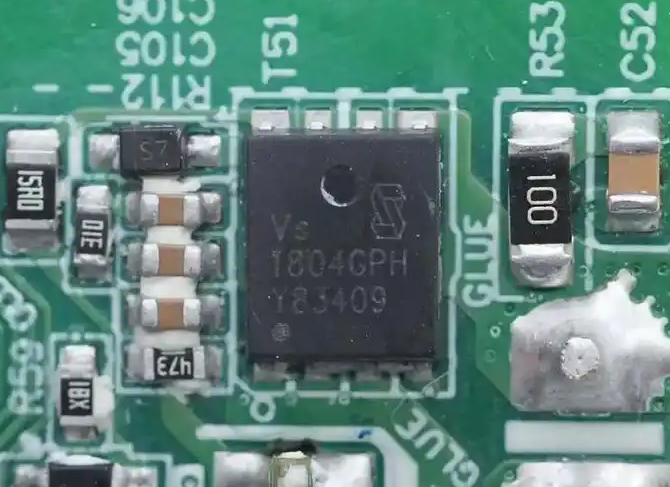

随着设备小型化趋势加剧，低压大功率MOS的封装也在不断革新。目前主流采用TO-252、DFN等紧凑型结构，体积较早期产品缩小近一半，却能保持优异的散热性能。这些微型化的“能量胶囊”被广泛应用于可穿戴设备和无人机中，就像给电路板植入了高能量密度的心脏，在有限空间内爆发出强劲动力。

市场挑战与应对策略

面对琳琅满目的产品目录，设计师常陷入选择困难症。关键在于抓住三个核心参数：导通电阻（RDS(on))决定传导损耗，最大漏极电流（ID）反映带载能力，阈值电压（VGS(th))则影响驱动兼容性。建议建立选型矩阵表，将目标应用场景的需求与器件规格逐项比对。例如，为电动工具选型时，需优先考虑高ID值以确保瞬间大电流冲击下的可靠性；而为物联网传感器供电时，则应侧重低RDS(on)以延长电池寿命。

低压大功率MOS作为现代电力电子技术的基石，正在推动着从消费级到工业级的全方位创新。无论是延长智能手机的续航时间，还是提升工业机器人的运动精度，亦或是优化新能源汽车的能量分配系统，这项看似不起眼的技术都在背后发挥着至关重要的作用。未来随着宽禁带半导体材料的突破，我们有理由期待更高效率、更小尺寸的新型低压MOS器件问世，继续引领电子世界的变革浪潮。
