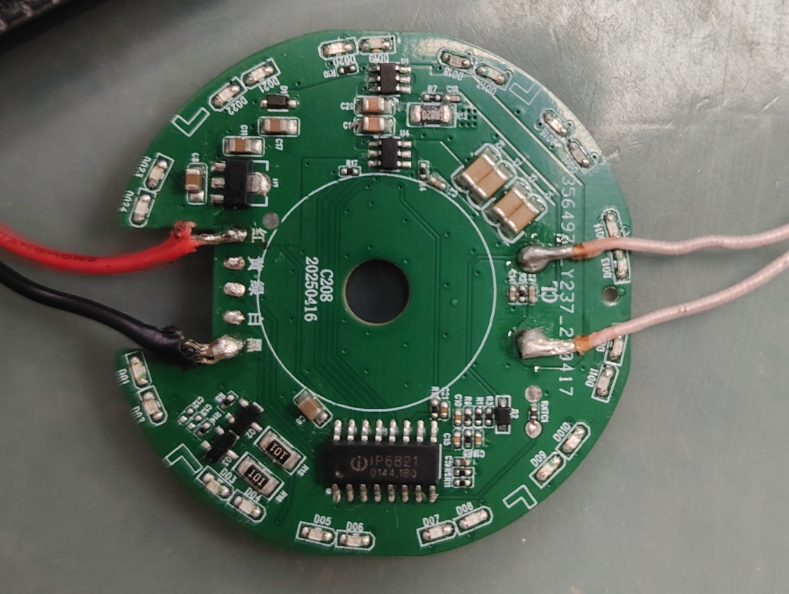

IP6821搭配什么功率mos型号

做15W无线充电发射端，最容易被忽略、但又最容易“翻车”的一环，往往不是协议、不是线圈，而是：全桥功率mos到底怎么选、怎么配。

IP6821本身把无线充电发射端控制SOC该集成的都集成得很满——符合WPC Qi标准，支持BPP、EPP、PPDE，内部有2P2N H桥驱动，还把ASK通讯解调、适配器快充Sink协议、DP&DM以及PD3.0都做进来了，输入工作电压覆盖4V~20V，功率覆盖5W~15W。

但它也明确了一件事：内部是“驱动”，功率开关要靠“外配全桥功率MOS”。

于是问题变成一句话：你要拿什么能力的MOS，去匹配IP6821的5W~15W输出目标，以及4V~20V输入环境？

下面就围绕“怎么选配合适的全桥功率MOS管”，把关键逻辑讲清楚。

先把边界条件钉死：IP6821给了你哪些“硬约束”

选MOS之前，先别急着翻料号库，先把IP6821的工作边界条件当成选型的地基：

• 功率范围：5W~15W

这意味着你不是只做一个固定点，还要覆盖从低功率到满功率的效率、温升与可靠性。

• 输入工作电压：4V~20V

电源可能来自不同适配器环境；同时IP6821又支持DP/DM申请适配器快充，并支持PD3.0快充协议，快充电压档位包含5V/9V/12V。

这意味着你的全桥MOS需要在不同输入电压档位下都能稳。

• 架构：内置2P2N H桥驱动 + 外配全桥功率MOS

也就是说：驱动强度、死区时间等可通过软件配置去优化（材料明确“死区时间和驱动强度可通过软件配置，优化EMI电磁兼容性能”），但最终开关损耗和导通损耗，是MOS在承担。

结论很现实：IP6821把“协议与控制”简化了，但把“功率器件与热设计”的成败，交到你手里。

从功率视角选MOS：5W、10W、15W不是同一种难度

很多方案失败的原因，是用“能跑15W”的思路去做5W，或者用“能亮灯”的思路去硬顶15W。

IP6821支持5W~15W充电，通常意味着你至少要保证三种状态都不难受：

• 5W：追求低功耗与待机体验

IP6821待机功耗约10mA，睡眠模式小于50uA；如果你的MOS本身静态漏电与驱动损耗控制不好，整机的“低功耗优势”会被拖累，尤其在空载/待机工况下更明显。

这时选MOS不能只看“大电流”，还要关注在低功率下的开关与静态表现，否则“5W也烫”“空载也热”很常见。

• 10W：效率与温升的分水岭

材料给了一个很清晰的效率锚点：采用专利谐振拓扑结构，10W负载下转换效率可达85%。

你要做的，是别让MOS成为那15%损耗里的大头。10W一旦效率掉下去，温升会很快体现出来，后续的FOD灵敏度、温度保护触发阈值都会变得敏感。

• 15W：热、EMI与稳定性一起上压力

IP6821支持线圈电压最大振幅限制、支持NTC温度检测、支持输入过压/欠压/过流保护，也支持空载和带载异物检测。

这些保护都在提醒你：15W时系统在“安全边界”附近走路，全桥MOS的损耗、开关尖峰、发热，都会让系统更容易触发保护或降功率。

一句话：MOS不是“能开关就行”，而是决定你在5W到15W整个功率带宽里，是平滑，还是一路打补丁。

从电压视角选MOS：别只盯着5V，你还有9V/12V甚至更宽输入

IP6821的输入工作电压是4V~20V，并且快充电压档位支持5V/9V/12V。

这对全桥MOS最直观的要求是：在更高输入电压下，开关应力与损耗模型会变化，你的器件要能承受这种变化，并且不把EMI做成“硬伤”。

尤其是无线充电发射端的功率级，电压越高，开关瞬态越敏感；如果MOS的选择没有考虑到这点，轻则效率下降、温升上来，重则波形发散、通讯不稳，甚至引发保护动作。

而IP6821又把通讯做得很完整：集成ASK通讯解调模块，支持PPDE、EPP协议通信。通讯越“精细”，对电源级的干净程度越挑剔。你希望的是功率级稳稳当当，而不是一边充电一边“打嗝”。

从驱动匹配视角选MOS：IP6821能调死区和驱动强度，你就要选“好调”的MOS

材料里有一句非常关键但经常被忽略的话：

“驱动模块的死区时间和驱动强度可通过软件配置，优化EMI电磁兼容性能。”

这意味着两件事：

1）你不是只能被动接受固定驱动，你可以做系统级优化。

2）但前提是：你选的MOS要在这种可调空间里“表现可控”。

在全桥结构里，死区时间过短会增加交叉导通风险，过长会带来波形畸变与额外损耗；驱动强度过弱可能导致开关过程拖沓、损耗上升，过强则可能引入更大的尖峰与EMI压力。

所以选MOS时要问自己一个问题：

你希望通过IP6821的软件配置把波形“磨平”，那这颗MOS是否会在不同驱动强度下表现出明显差异、是否容易出现不可控的尖峰和发热？

如果答案不确定，那这颗MOS可能不是“最便宜那颗”，但一定是“最难收敛那颗”。

从保护与可靠性视角选MOS：别让保护功能变成“常开常关”

IP6821内置保护很全：空载/带载异物检测、NTC温度检测、线圈电压振幅限制、输入过压/欠压/过流保护等，还支持输入电源动态功率管理（DPM）。

保护功能越多，越说明这套系统本质上要长期运行、要面对复杂工况。MOS选得不合适，最直接的结果就是：

• 满功率发热大，温度上来，触发温度相关的降功率或保护；

• 波形尖峰大，导致线圈电压振幅更难控制，系统更容易进入限制状态；

• 损耗偏大，DPM介入更频繁，用户体验就是“充电忽快忽慢”。

保护不是让你“放心随便选”，而是提醒你：功率器件与热管理要做在前面，不要指望保护来擦屁股。

落到实际：用“匹配思路”替代“点名型号”

很多人问“IP6821配什么功率MOS型号”，但在你给到的材料里，IP6821只明确了“外配全桥功率MOS”，并没有提供任何指定MOS型号清单或推荐料号。

所以更可靠的做法，是用IP6821给出的边界条件，建立你的选型方法：

• 目标功率覆盖5W~15W：关注全功率段的损耗与温升表现，而不是只看单点参数；

• 输入电压覆盖4V~20V且支持5V/9V/12V快充档：在不同输入电压下都要能稳，尤其是高档位下的开关应力与EMI；

• 利用IP6821“可配置死区时间与驱动强度”的能力：选一颗在驱动可调空间内易于收敛的MOS，给调试留余量；

• 结合IP6821的保护体系（FOD、NTC、线圈振幅限制、DPM）：把MOS的热与波形问题压在“保护阈值之下”，让保护功能成为兜底，而不是日常工作模式。

结尾：无线充电能不能做成“稳而不贵”，关键就卡在MOS这一步

IP6821的定位很清晰：15W高性价比无线充电发射控制SOC，集成度高，协议覆盖广，连快充适配器侧的DP/DM与PD3.0都照顾到了，还支持固件升级、保护齐全、低功耗也做得漂亮。

但越是这样，你越会发现：系统真正的“成色”，最后往往由外部全桥功率MOS决定——效率、温升、EMI、保护触发频率、甚至通讯稳定性，都会在这一步被放大。

你现在的IP6821方案，准备主打5W的低功耗体验，还是15W的满功率快充？输入电源主要是5V@500mA、PCUSB，还是会跑到9V/12V快充档？留言告诉我你的目标工况，我可以按你更偏重的方向，把“选型关注点”再压得更具体一点。
